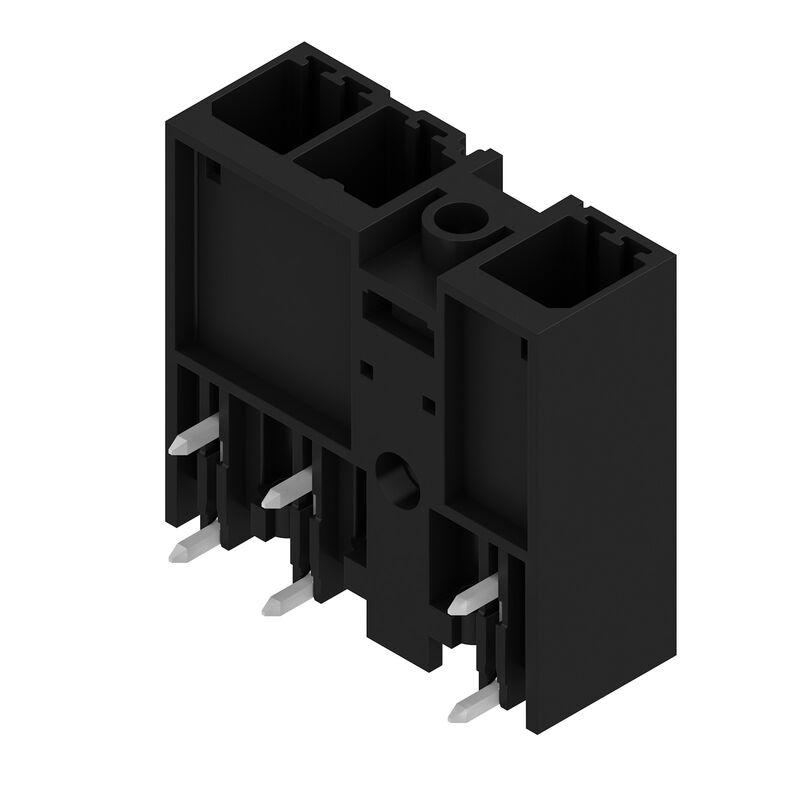

SV 7.62HP/03/90MSF3 3.5SN BK BX
Imagen de producto

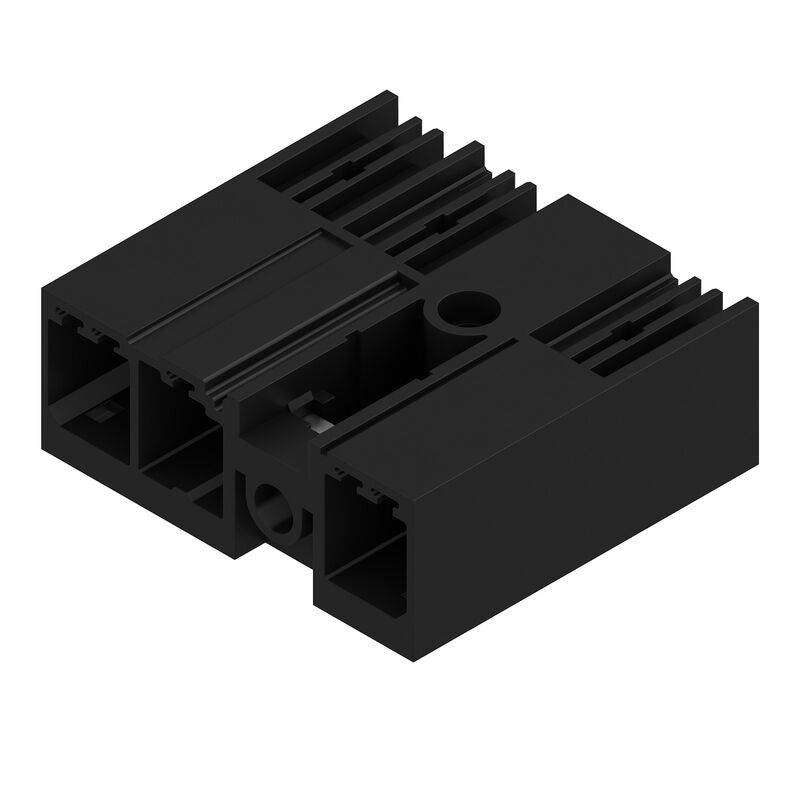

SV 7.62HP/03/90MSF3 3.5SN BK BX
Imagen de producto
SV 7.62HP/03/90MSF3 3.5SN BK BX
Dimensional drawing

SV 7.62HP/03/90MSF3 3.5SN BK BX

Conector para placa c.i., Conector macho, cerrado lateralmente, Sujeción lateral intermedia, Conexión por soldadura THT, 7.62 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Caja

N.º de artículo 1048520000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Es contrapieza de 2 Productos relacionados 8
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., Conector macho, cerrado lateralmente, Sujeción lateral intermedia, Conexión por soldadura THT, 7.62 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Caja
Código
1048520000
Tipo
SV 7.62HP/03/90MSF3 3.5SN BK BX
GTIN (EAN)
4032248786503
Cantidad
60 Pieza
Valores característicos del producto
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
Embalaje
Caja

Dimensiones y pesos

Profundidad
28,3 mm
Profundidad (pulgadas)
1,114 inch
Altura
14,9 mm
Altura (pulgadas)
0,587 inch
Altura construcción baja
11,4 mm
Anchura
30,48 mm
Anchura (pulgadas)
1,2 inch
净重
2,25 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Especificaciones del sistema

Familia del producto
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Angulo de salida
90°
Número de polos
3
Número de terminales de soldadura por polo
2
Longitud del terminal de soldadura (l)
3,5 mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
0,8 x 1,0 mm
Diámetro de la perforación (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
22,86 mm
L1 en pulgadas
0,9 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
Protección de dedos sobre la placa de circuito impreso
Protección contra contacto según DIN VDE 0470
IP 20
Tipo de protección
IP20
completamente montado
Resistencia de paso
2,00 mΩ
Codificable
Sí
Par de apriete para sujeción por tornillo, mín.
0,2 Nm
Par de apriete para sujeción por tornillo, máx.
0,3 Nm
Ciclos de enchufado
25

Datos del material

Materiales aislantes
PA GF
Color
negro
Colour chart (similar)
RAL 9011
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 500
Grado inflamabilidad según UL 94
V-0
Materiale dei contatti
aleación de cobre
Superficie dei contatti
estañado
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 4...6 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
130 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
130 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
57 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
41 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
41 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
41 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
630 V
额定电压值（过电压等级III/污染等级3）
630 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
6 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
6 kV
Portata transitoria
3 x 1s mit 420 A
Clearance, min.
6,9 mm
Creepage distance, min.
9,6 mm

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
300 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
35 A
Intensidad nominal (Use Group C / CSA)
35 A
Intensidad nominal (Use Group D / CSA)
5 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
600 V
Tensión nominal (Use Group F / UL 1059)
744 V
Intensidad nominal (Use Group B / UL 1059)
40,5 A
Intensidad nominal (Use Group C / UL 1059)
40,5 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Intensidad nominal (Use group F / UL 1059) (Híbrido)
40,5 A
Distancia de fuga, mín.
9,6 mm
Distancia en el aire, mín.
6,9 mm
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
350 mm
Anchura VPE
135 mm
Altura de VPE
40 mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
