Właściwości

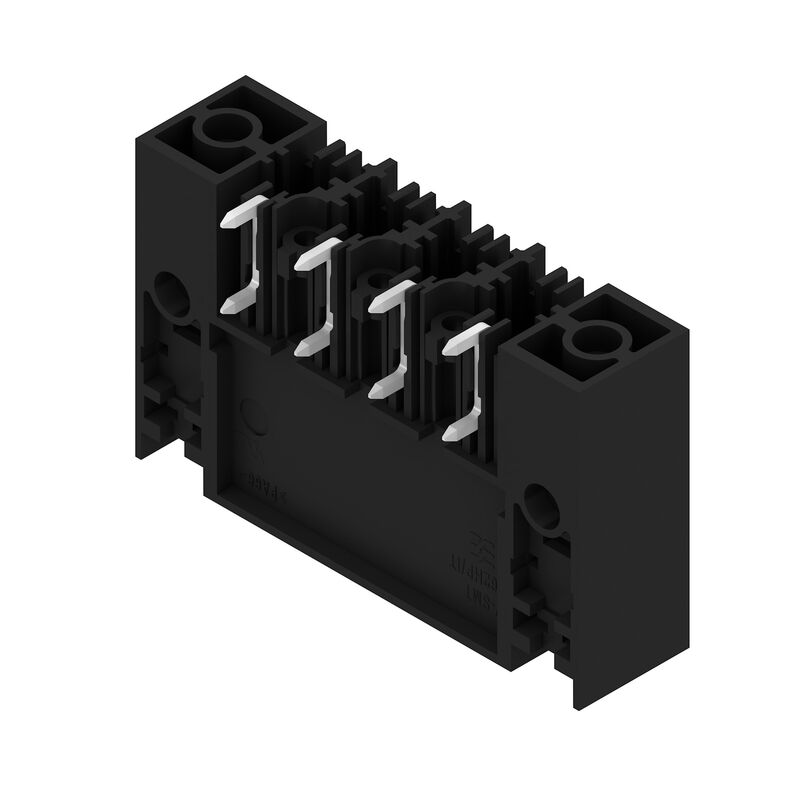

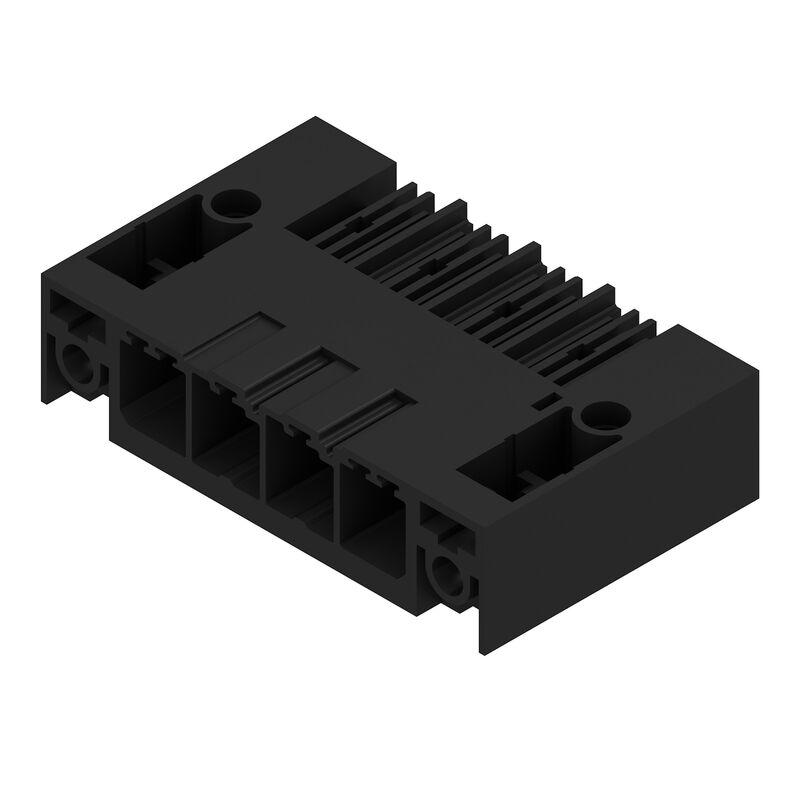

| Wersja | Złącze wtykowe do druku, Listwa męska, kołnierz, Połączenie lutowane THT/THR, 7.62 mm, Liczba biegunów: 4, 90°, Długość kołka lutowniczego (l): 2.6 mm, cynowana, czarny, skrzynia |
| Nr zam. | 2499580000 |
| Typ | SV-SMT 7.62HP/04/90F 2.6SN BK BX |
| GTIN (EAN) | 4050118512892 |
| Ilość | 36 szt. |
| parametry produktu |
IEC: 1000 V / 41 A UL: 300 V / 40.5 A |
| opakowanie | skrzynia |
| Głębokość | 28,3 mm |
| Głębokość (cale) | 1,114 inch |
| Wysokość | 14 mm |
| Wysokość (cale) | 0,551 inch |
| Najmniejsza wysokość montażu | 11,4 mm |
| Szerokość | 45,72 mm |
| Szerokość (cale) | 1,8 inch |
| Masa netto | 8,4 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE Power - seria BV/SV 7.62HP |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THT/THR |
| Raster w mm (P) | 7,62 mm |
| Raster w calach (P) | 0,3 " |
| kąt odejścia | 90° |
| Liczba biegunów | 4 |
| liczba kołków lutowanych na biegun | 2 |
| Długość kołka lutowniczego (l) | 2,6 mm |
| Tolerancja długości kołka lutowniczego | +0,1 / -0,3 mm |
| Wymiary kołka lutowniczego | 0,8 x 1,0 mm |
| Średnica otworu oczka lutowniczego (D) | 1,4 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| L1 in mm | 22,86 mm |
| L1 w calach | 0,9 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | bezpieczny w razie dotknięcia wierzchem dłoni nad obwodem drukowanym |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 |
| Stopień ochrony |
IP20
po całkowitym zmontowaniu |
| Rezystancja skrośna | 2,00 mΩ |
| Cykle wpinania | 25 |
| Siła wtykania/biegun, maks. | 12 N |
| Siła ciągnięcia / biegun, maks. | 7 N |
| Materiał izolacyjny | PA 9T |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | I |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 600 |
| Wytrzymałość izolacji | ≥ 10⁸ Ω |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa przyłącza lutowanego | 1...3 µm Ni / 4...6 µm Sn matowe |
| Struktura warstwowa wtyku | 1...3 µm Ni / 4...6 µm Sn matowe |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 130 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 130 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 41 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 41 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 41 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 41 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 1 000 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 630 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 630 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 6 kV |
| odporność na zwarcia | 3 x 1s z 420 A |
| Odstęp izolacyjny po izolacji, min. | 9,6 mm |
| Odstęp izolacyjny powietrzny, min. | 6,9 mm |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 40,5 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 40,5 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 10 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Odstęp izolacyjny po izolacji, min. | 9,6 mm |
| Odstęp izolacyjny powietrzny, min. | 6,9 mm |
| opakowanie | skrzynia |
| Długość VPE | 338 mm |
| Szerokość VPE | 130 mm |
| Wysokość VPE | 33 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274406) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2499580000) |
| Powiadomienie o zmianie produktu |
[20220105 Material change SV-SMT 7.62](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823)
[20220105 Materialänderung SV-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
