Właściwości

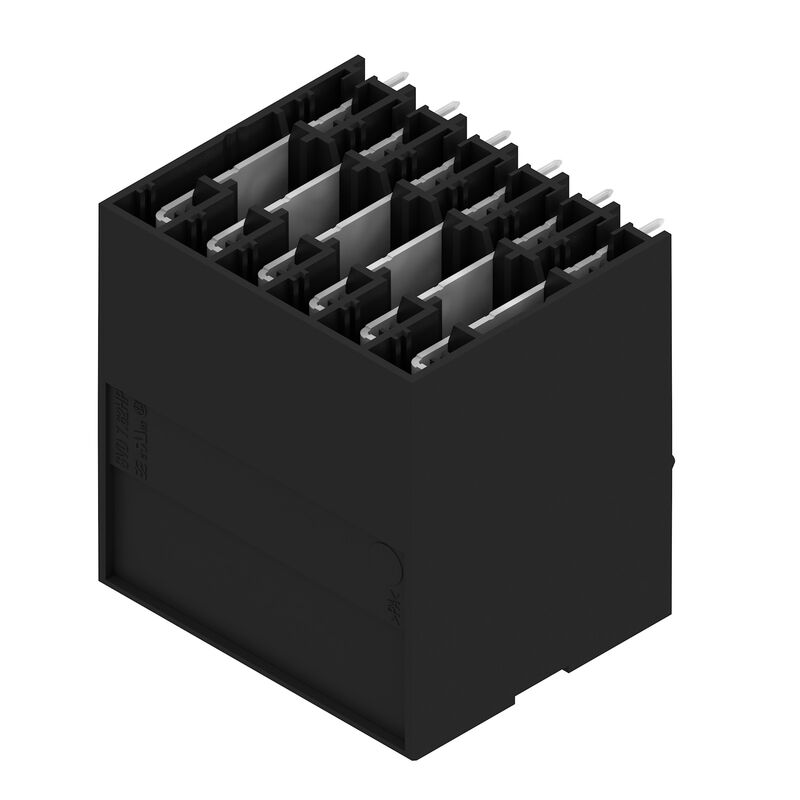

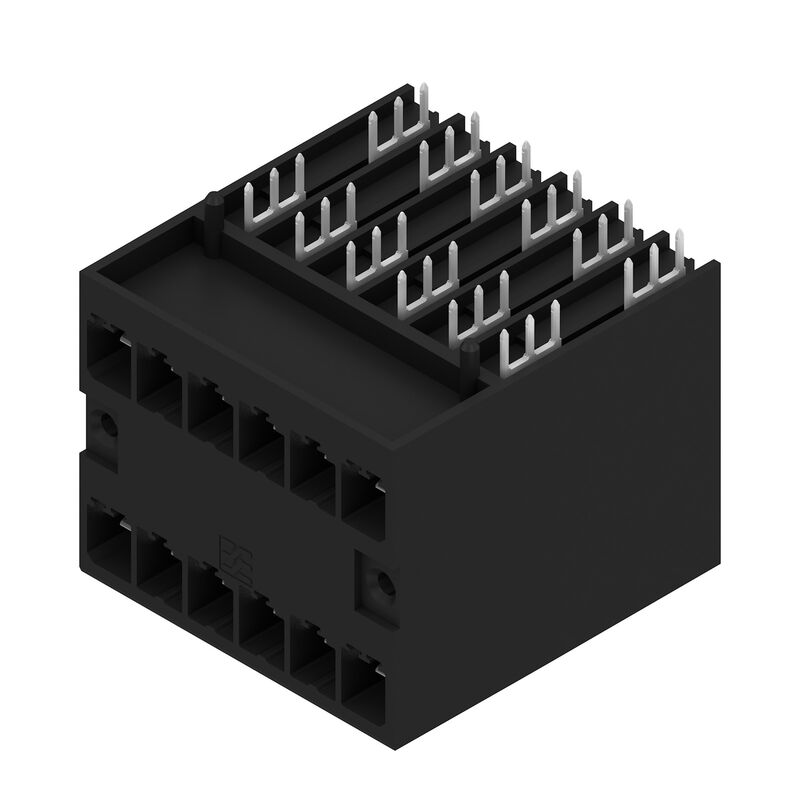

| Wykonanie | Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 12, 270°, Długo&,347;&,263; pinu do lutowania (l): 4.5 mm, cynowana, czarny, skrzynia |
| Nr zam. | 2431550000 |
| Typ | SVD 7.62HP/12/270G 4.5SN BK BX |
| GTIN (EAN) | 4050118441017 |
| Ilość | 21 szt. |
| parametry produktu |
IEC: 1000 V / 47 A UL: 300 V / 30 A |
| opakowanie | skrzynia |
| Głębokość | 48,9 mm |
| Głębokość (cale) | 1,925 inch |
| Wysokość | 43,2 mm |
| Wysokość (cale) | 1,701 inch |
| Najmniejsza wysokość montażu | 38,7 mm |
| Szerokość | 91,88 mm |
| Szerokość (cale) | 3,617 inch |
| Masa netto | 42,6 g |
| REACH SVHC | / |
| Rodzina produktów | OMNIMATE Power - seria BV/SV 7.62HP |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THR |
| Raster w mm (P) | 7,62 mm |
| Raster w calach(P) | 0,3 " |
| kąt odejścia | 270° |
| Liczba biegunów | 12 |
| liczba kołków lutowanych na biegun | 3 |
| Długość pinu do lutowania (l) | 4,5 mm |
| Tolerancja długości kołka lutowniczego | +0,1 / -0,3 mm |
| Wymiary kołka lutowniczego | 0,8 x 1,0 mm |
| Wymiary kołka lutowniczego = d tolerancja | +0,1 / -0,1 mm |
| ?rednica otworu monta?owego (D) | 1,4 mm |
| Tolerancja ?rednicy otworu monta?owego (D) | + 0,1 mm |
| L1 in mm | 38,1 mm |
| L1 w calach | 1,5 " |
| Liczba rzędów | 2 |
| liczba rzędów z biegunami | 2 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | Zabezpieczenie przed dotknięciem powyżej płytki drukowanej |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 |
| Stopień ochrony |
IP20
po całkowitym zmontowaniu |
| Rezystancja skrośna | ≤2 mΩ |
| element kodowany | Tak |
| Cykle wpinania | 25 |
| Materiał izolacyjny | PA GF |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | I |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 600 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Typ cynowania | matowe |
| Struktura warstwowa przyłącza lutowanego | 1...3 µm Ni / 4...8 µm Sn matowe |
| Struktura warstwowa wtyku | 4...8 µm Sn matowe |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 120 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 120 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 47 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 47 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 42 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 42 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 1 000 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 630 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 630 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 6 kV |
| odporność na zwarcia | 3 x 1s z 192 A |
| Odstęp izolacyjny po izolacji, min. | 9,6 mm |
| Odstęp izolacyjny powietrzny, min. | 6,9 mm |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa D / CSA) | 5 A |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 600 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 30 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 30 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 5 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 353 mm |
| Szerokość VPE | 140 mm |
| Wysokość VPE | 61 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71930) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2431550000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| Dopuszczenia |  |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
