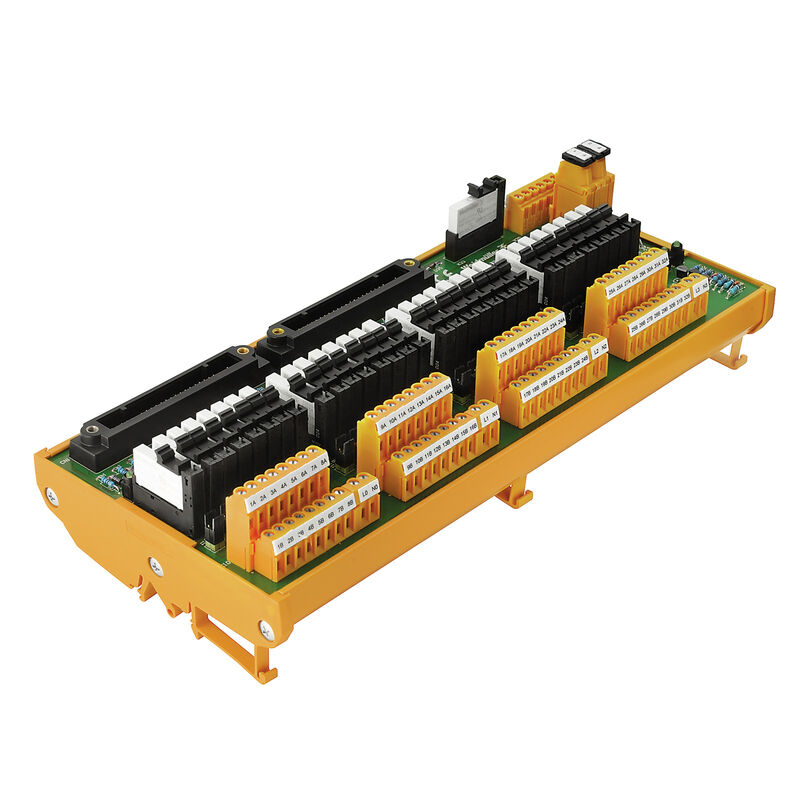

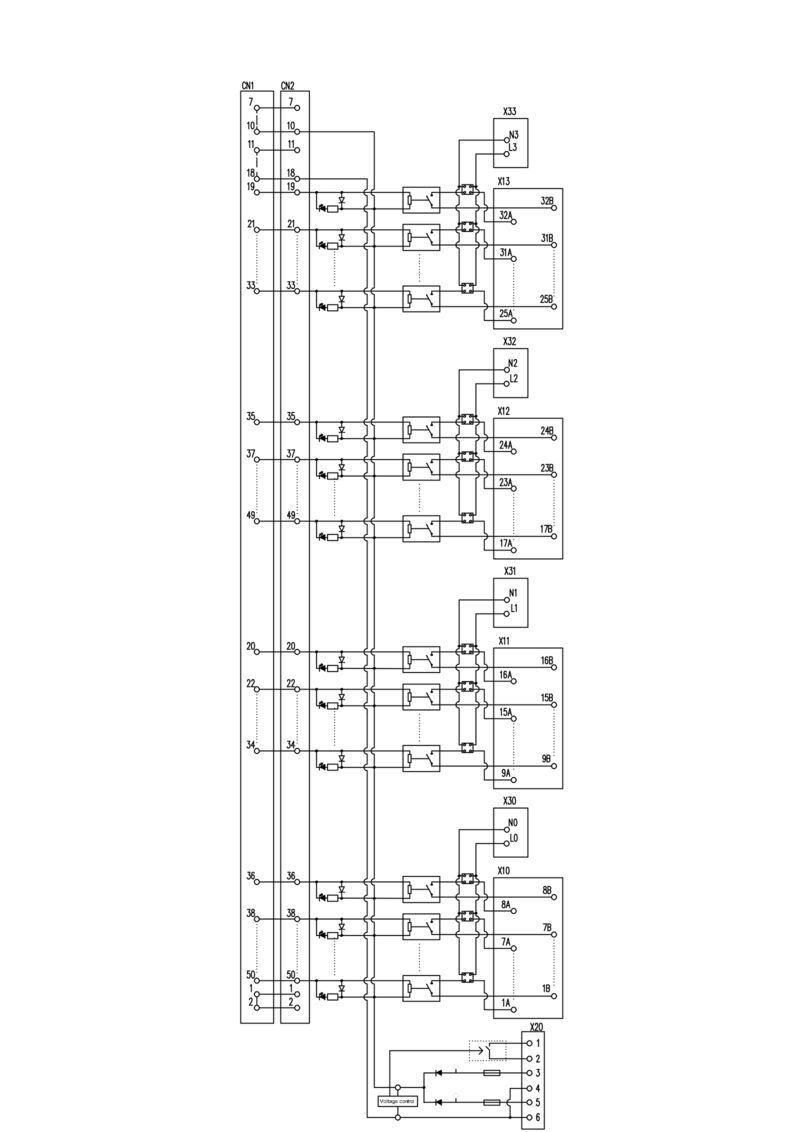

Interfész, RS, 2 x AKB (50P), LM2NZF 5,08 mm

Cikkszám 1379510000
Adatlap letöltése Product Downloads
Kapcsolódó termékek 2
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Általános adatok Csatlakozási adatok Névleges adatok Névleges adatok, adatbemenet Névleges adatok, adatkimenet Szigetelések koordinálása (EN50178) Csatlakozó mező Tápcsatlakozás Besorolások Tanúsítványok

Általános rendelési adatok

Változat
Interfész, RS, 2 x AKB (50P), LM2NZF 5,08 mm
Rendelési szám
1379510000
Típus
TBY-ADV551-CF-PS-2KB-Z
GTIN (EAN)
4050118207163
Qty.
1  Darab

Méretek és tömegek

Mélység
80  mm
Mélység (coll)
3,15  inch
Magasság
131  mm
Magasság (coll)
5,157  inch
Szélesség
303  mm
Szélesség (coll)
11,929  inch
Nettó tömeg
802,72  g

Hőmérsékletek

Tárolási hőmérséklet
-40...85 °C
Üzemi hőmérséklet
-25...70 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
4c2bf777-1c3a-4574-9dcf-a43fbd923cdb

Általános adatok

LED-es állapotjelző relénként
zöld
Leválasztó relénként
Nem
Biztosíték relénként
Nem
Switch
Nem
Tápfeszültség LED-állapota
zöld
Tápellátás biztosítéka
1 A

Csatlakozási adatok

Csatlakozás (terepi oldal)
LM2NZF 5,08 mm
Csatlakozás a vezérlő oldalán
2 x AKB (50P)
Pólusszám (vezérlő oldal)
50 pólusú csatlakozó
Tápellátás csatlakozása
LMNZF 5,08 mm

Névleges adatok

Mechanikai élettartam
5 x 106 kapcsolási ciklusok

Névleges adatok, adatbemenet

Bemeneti feszültség
24 V DC ± 10%
Bemenő áram
13 mA

Névleges adatok, adatkimenet

Relé típusa
RSS
Érintkező anyaga
AgNi 90/10
Névleges feszültség
250 V AC
Max. AC folytonos áram
2,5  A
Minimum érintkező áram
0,1  A
Minimális érintkező feszültség
5  V

Szigetelések koordinálása (EN50178)

Névleges szigetelési feszültség
≤ 50 V DC
Névleges bemeneti szigetelési feszültség
≤ 50 V DC
Névleges kimeneti szigetelési feszültség
250 V AC
Túlfeszültség kategória, bemenet/bemenet
II
Túlfeszültség kategória, bemenet/kimenet
III
Túlfeszültség kategória, kimenet/kimenet
II
Szennyezés súlyossága
2
Lökőfeszültség-próba (1,2/ 50 μs)
6  kV
Szigetelésvizsgálati feszültség AC
1,2  kV
Távolság, bemenet/kimenet
≥ 5,5 mm
Bemenet/bemenet távolság
≥ 5,5 mm

Csatlakozó mező

Csatlakozás típusa
Húzórugós csatlakozás
Csupaszolási hossz
7,5  mm
Flexibilis hüvellyel, max.
1,5  mm²
Flexibilis hüvellyel, min.
0,25  mm²
Flexibilis, max. H05(07) V-K
1,5  mm²
Flexibilis, min. H05(07) V-K
0,2  mm²
Hüvely műanyag gallérral, max.
1,5  mm²
Max. vezeték keresztmetszet, AWG
AWG 14
Min. vezeték-keresztmetszet, AWG
AWG 24
Rögzítési tartomány, max.
2,5  mm²
Rögzítési tartomány, min.
0,13  mm²
Tömör, max. H05(07) V-U
2,5  mm²
Tömör, min. H05(07) V-U
0,2  mm²

Tápcsatlakozás

Csatlakozás típusa
Húzórugós csatlakozás
Rögzítési tartomány, min.
0,13  mm²
Rögzítési tartomány, max.
2,5  mm²
Tömör, min. H05(07) V-U
0,2  mm²
Tömör, max. H05(07) V-U
2,5  mm²
Flexibilis, min. H05(07) V-K
0,2  mm²
Flexibilis, max. H05(07) V-K
1,5  mm²
Flexibilis hüvellyel, max.
1,5  mm²
Flexibilis hüvellyel, min.
0,25  mm²
Érvéghüvely műanyag gallérral, max.
1,5  mm²
Vezeték-keresztmetszet, min. AWG
AWG 14
Vezeték keresztmetszet, max. AWG
AWG 24
Csupaszolási hossz
7,5  mm

Besorolások

ETIM 6.0
EC002780
ETIM 7.0
EC002780
ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 9.0
27-14-11-52
ECLASS 9,1
27-24-22-16
ECLASS 10.0
27-14-11-52
ECLASS 11.0
27-14-11-52
ECLASS 12.0
27-14-11-52
ECLASS 13.0
27-14-11-52
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Megfelel
