Właściwości

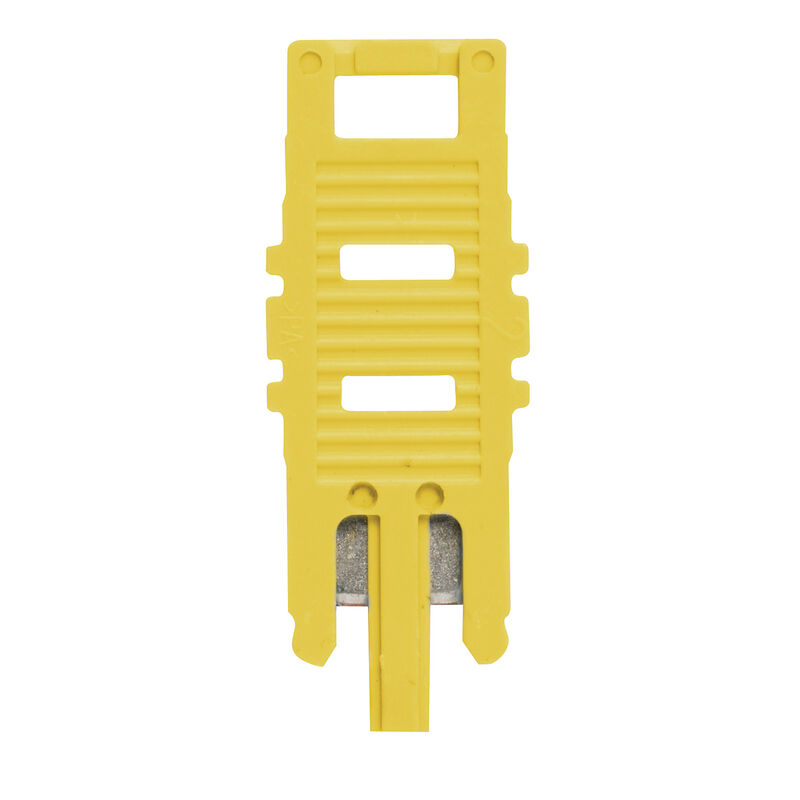

| Wersja | Akcesoria, Wtyk separacyjny, 20 A |
| Nr zam. | 1833090000 |
| Typ | TNST |
| GTIN (EAN) | 4032248471485 |
| Ilość | 50 szt. |
| Głębokość | 29,73 mm |
| Głębokość (cale) | 1,17 inch |
| Wysokość | 11,3 mm |
| Wysokość (cale) | 0,445 inch |
| Szerokość | 2,7 mm |
| Szerokość (cale) | 0,106 inch |
| Masa netto | 1,04 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Barwny | żółty |
| Wykonanie | element odłączający |
| Rodzaj zamocowania | wtykany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa | montaż bezpośredni |
| Raster w mm (P) | 2,7 mm |
| Wskazówka montażowa | montaż bezpośredni |
| Napięcie znamionowe | 500 V |
| Prąd znamionowy | 20 A |
| Znamionowe napięcie udarowe | 6 kV |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Dane projektowe |
[CAD data -- 36403_TNST_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_36047)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64182) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1833090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1833090000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002018 |
| ETIM 7.0 | EC002018 |
| ETIM 8.0 | EC002018 |
| ETIM 9.0 | EC002018 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-49 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Zgodny |
