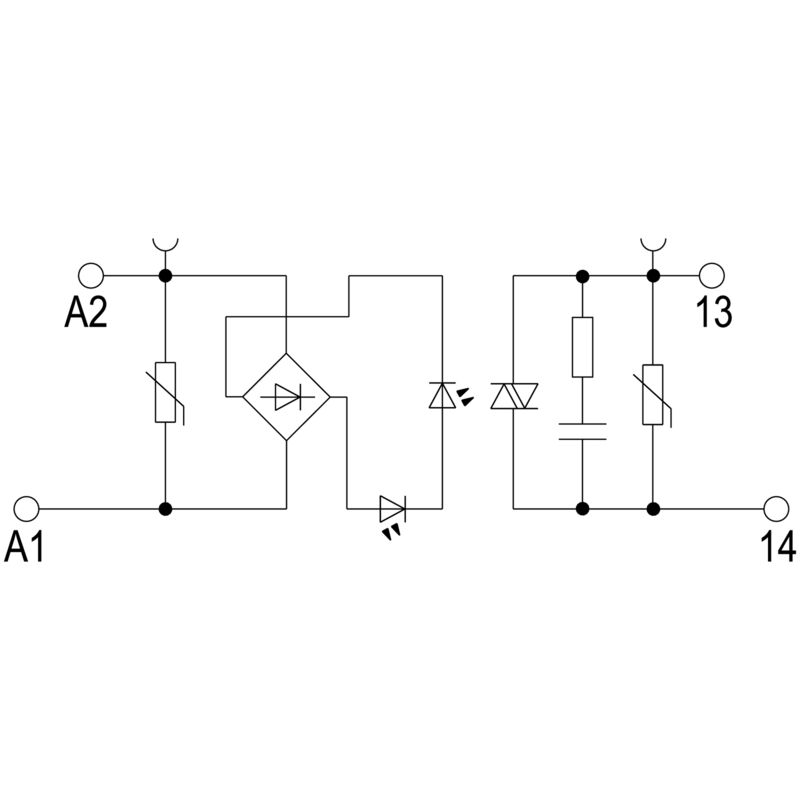

Schéma připojení
Schaltsymbol
TOP 230VAC/230VAC 0,1A
Dimensional drawing
TOP 230VAC/230VAC 0,1A
Miscellaneous
TOP 230VAC/230VAC 0,1A
Miscellaneous
TOP 230VAC/230VAC 0,1A
Miscellaneous
TOP 230VAC/230VAC 0,1A
Graph
TOP 230VAC/230VAC 0,1A
Miscellaneous
Kódy typů

TOP 230VAC/230VAC 0,1A

TERMOPTO, Polovodičové relé, Jmenovité řídicí napětí: 230 V AC +10 % / -20 % , Rated switching voltage: 24-230 V AC, Trvalý proud: 0,1 A, PUSH IN

Ürün No. 8951290000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 15 İlgili ürünler 10
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Pravděpodobnost selhání Shoda produktu s prostředím Řídící strana Strana zátěže Obecné údaje Koordinace izolace Další detaily o certifikacích / normách Data připojení Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E223474

Všeobecné objednací údaje

Verze
TERMOPTO, Polovodičové relé, Jmenovité řídicí napětí: 230 V AC +10 % / -20 % , Rated switching voltage: 24-230 V AC, Trvalý proud: 0,1 A, PUSH IN
Číslo objednávky
8951290000
Typ
TOP 230VAC/230VAC 0,1A
GTIN (EAN)
4032248742066
Množství
10 ks

Rozměry a hmotnosti

Hloubka
55 mm
Hloubka (v palcích)
2,165 inch
Výška
79,4 mm
Výška (v palcích)
3,126 inch
Šířka
6,1 mm
Šířka (v palcích)
0,24 inch
Čistá hmotnost
19,5 g

Teploty

Skladovací teplota
-40 °C...80 °C
Okolní teplota
-20 °C…60 °C
Vlhkost
5–95% rel. vlhkost, TU = 40 °C, bez kondenzace

Pravděpodobnost selhání

MTTF
2 500 a

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Řídící strana

Jmenovité řídicí napětí
230 V AC +10 % / -20 %
Jmenovité řídicí napětí (řídící vstup)
230 V AC +10 % / -20 %
Jmenovitý řídicí proud
7,7 mA AC
Jmenovité výkonové údaje
≤ 1,7 VA
Ukazatel stavu
Green LED
Protective circuit
Varistor
Rectifier
Input frequency
10 Hz

Strana zátěže

Rated switching voltage
24-230 V AC
Trvalý proud
0.1 A (AC1)
Rated switching current
100 mA
Kategorie zatížení
AC1
Max. spínací napětí, AC
230 V
Odložení zapnutí
<22 ms
Odložení vypnutí
<18 ms
Spänningsfall vid max. last
<1.8 V
Svodový proud
<1 mA
min. prąd włączalny
2 mA
Kurzschlussfest
No
Védőáramkör, terhelés oldal
Varistore
Elemento RC
Tipo di contatto
1 contatto NA (TRIAC (interruttore zero trasversale))
max. spínací výkon (AC ovládací napětí)
10 Hz

Obecné údaje

Nosná lišta
TS 35
Testovací tlačítko k dispozici
No
Barevný
černá
Komponent s klasifikací hořlavosti UL 94
  • Komponent:
    Kryt
  • Klasifikace hořlavosti UL 94:
    V-0

Koordinace izolace

Jmenovité napětí
300 V
Závažnost znečištění
2
Kategorie rázového napětí
III
Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže
> 3 mm
Dielektrická pevnost, kontrolní strana - strana zátěže
1,2 kVeff / 1 min.
Sobretensión de choque fijo
4 kV (1.2/50 µs)
Stupeň krytí
IP20

Další detaily o certifikacích / normách

Č. osvědčení (cULus)
E223474

Data připojení

Metoda připojení vodiče
PUSH IN
Délka odizolování, jmenovité připojení
10 mm
Rozsah sevření, jmenovité připojení
1,5 mm²
Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 20
Průřez propojení AWG, max.
AWG 14
Průřez vodiče, pevný, min.
0,5 mm²
Průřez vodiče, pevný, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, min. (AWG)
AWG 20
Sección de conexión del conductor, flexible, máx. (AWG)
AWG 14
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
1,5 mm²
컨덕터 단면, 연선, AEH(DIN 46228-1), 최소
0,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
1,5 mm²
Velikost nože
0,6 x 3,5 mm

Klasifikace

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
