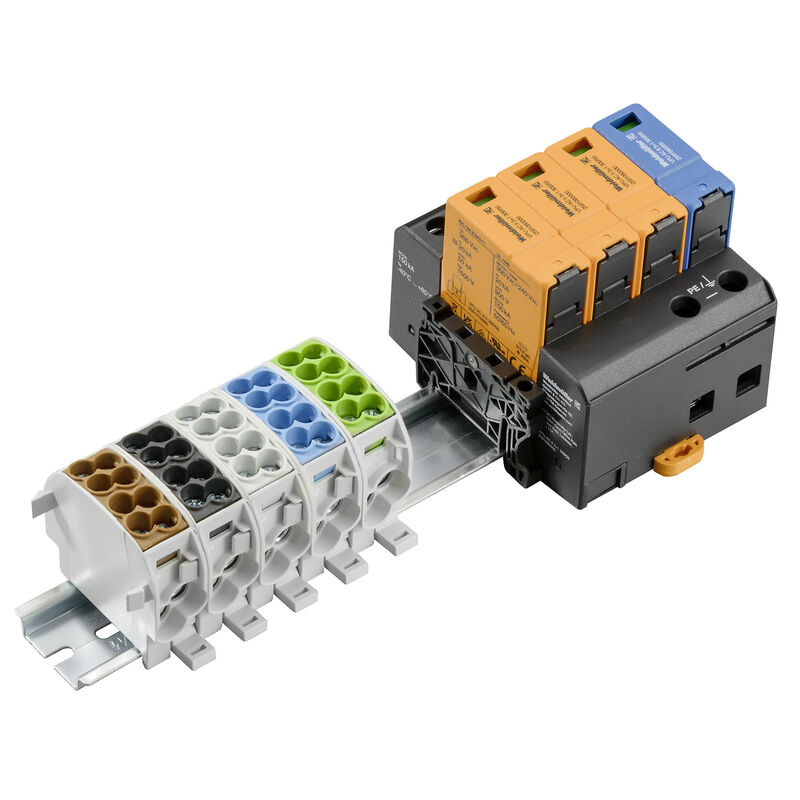

TR BD WPD OVP1

TR BD WPD OVP1

Többemeletes sorkapocs, Csavaros csatlakozás, Egyéb, 25 mm², Csatlakozások száma: 26, Szintek száma: 1, TS 35, V-0

Cikkszám 8000122105
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 14
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (névleges csatlakozás) Általános Névleges adatok Besorolások

Általános rendelési adatok

Változat
Többemeletes sorkapocs, Csavaros csatlakozás, Egyéb, 25 mm², Csatlakozások száma: 26, Szintek száma: 1, TS 35, V-0
Rendelési szám
8000122105
Típus
TR BD WPD OVP1
GTIN (EAN)
4099986844216
Qty.
1  Darab

Méretek és tömegek

Mélység
68  mm
Mélység (coll)
2,677  inch
Magasság
96,2  mm
Magasság (coll)
3,787  inch
Szélesség
248  mm
Szélesség (coll)
9,764  inch
Nettó tömeg
1 011  g

Hőmérsékletek

Tárolási hőmérséklet
-25 °C...55 °C
Folyamatos üzemi hőmérséklet., min.
-50  °C
Folyamatos üzemi hőmérséklet., max.
130  °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1

Anyag adatok

Alapanyag
Wemid
Szín
Egyéb
UL 94 éghetőségi osztály
V-0

Rendszer specifikációk

Véglap szükséges
Nem
Szintek száma
1
Tartósín
TS 35
N funkció
Igen

Kiegészítő műszaki adatok

Felszerelés típusa
Közvetlen rögzítés
Nyitott oldala
zárt
Robbanásbiztosság szempontjából bevizsgált változat
Nem

Rögzíthető vezetékek (névleges csatlakozás)

Biztosítócsavar
M 6
Csatlakozás típusa
Csavaros csatlakozás
Csatlakozási irány
oldalt
Csatlakozások száma
26
Csupaszolási hossz
19  mm
Finomsodratú, min. (névleges csatlakozás)
15  mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
15  mm²
Kés mérete
Gr. PZ2
Rögzítési tartomány, névleges csatlakozás, max.
25  mm²
Rögzítési tartomány, névleges csatlakozás, min.
1,5  mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
15  mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 4
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 16
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
15  mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
15  mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
15  mm²

Általános

Szabványok
IEC 60947-7-1
IEC 61643-11
EN 61643-11
UL 1449
Tartósín
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 4
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 16

Névleges adatok

Névleges keresztmetszet
25  mm²
Névleges áram
152  A
Áram maximum vezetékoknál
152  A
Szabványok
IEC 60947-7-1
IEC 61643-11
EN 61643-11
UL 1449
Szennyezés súlyossága
3
Túlfeszültség kategória
III

Besorolások

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9,1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-02
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
