Właściwości
| Wersja | Zacisk modułowy wielorzędowy, złącze śrubowe, inne, 25 mm², liczba przyłączeń: 20, liczba poziomów: 1, V-0, Wemid |
| Nr zam. | 8000122109 |

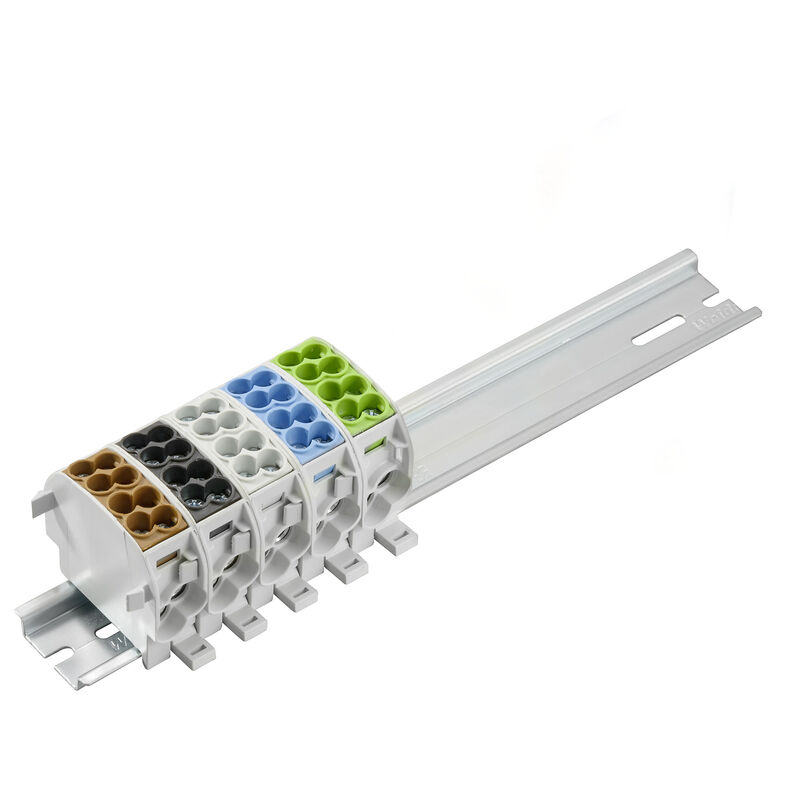

| Typ | TR BD WPD |
| GTIN (EAN) | 4099986844247 |
| Ilość | 1 szt. |
| Głębokość | 49,3 mm |
| Głębokość (cale) | 1,941 inch |
| Wysokość | 55,7 mm |
| Wysokość (cale) | 2,193 inch |
| Szerokość | 248 mm |
| Szerokość (cale) | 9,764 inch |
| Masa netto | 521 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| tworzywo | Wemid |
| Barwny | inne |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Nie |
| liczba poziomów | 1 |
| Funkcja N | Tak |
| otwarte strony | zamknięta |
| rodzaj montażu | montaż bezpośredni |
| wersja przetestowana pod kątem eksplozji | Nie |
| Długość odizolowania | 19 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 20 |
| Rodzaj przyłącza | złącze śrubowe |
| Wielkość ostrza | Gr. PZ2 |
| śruba dociskowa | M 6 |
| Normy | IEC 60947-7-1 |
| Przekrój pomiarowy | 25 mm² |
| Prąd znamionowy | 152 A |
| Prąd przy maksymalnym oprzewodowaniu | 152 A |
| Normy | IEC 60947-7-1 |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Dane projektowe | [WMC File 8000122109](https://mdcop.weidmueller.com/mediadelivery/asset/900_307870) |
| Dokumentacja użytkownika |
[8000122109 - TR BD WPD DE WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313589)
[8000122109 - TR BD WPD EN WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313590) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| ROHS | Zgodny |
