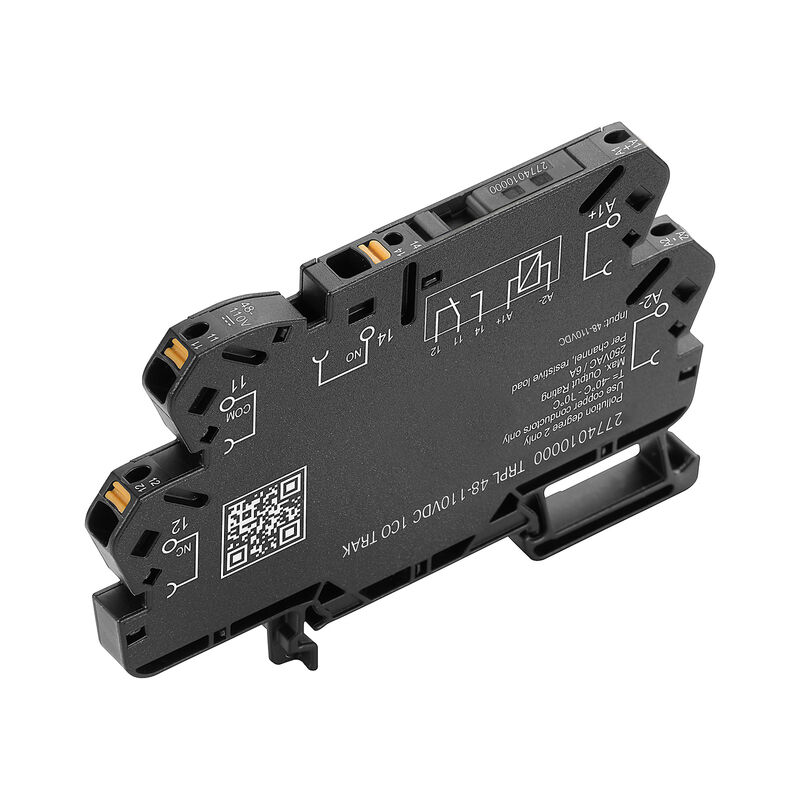

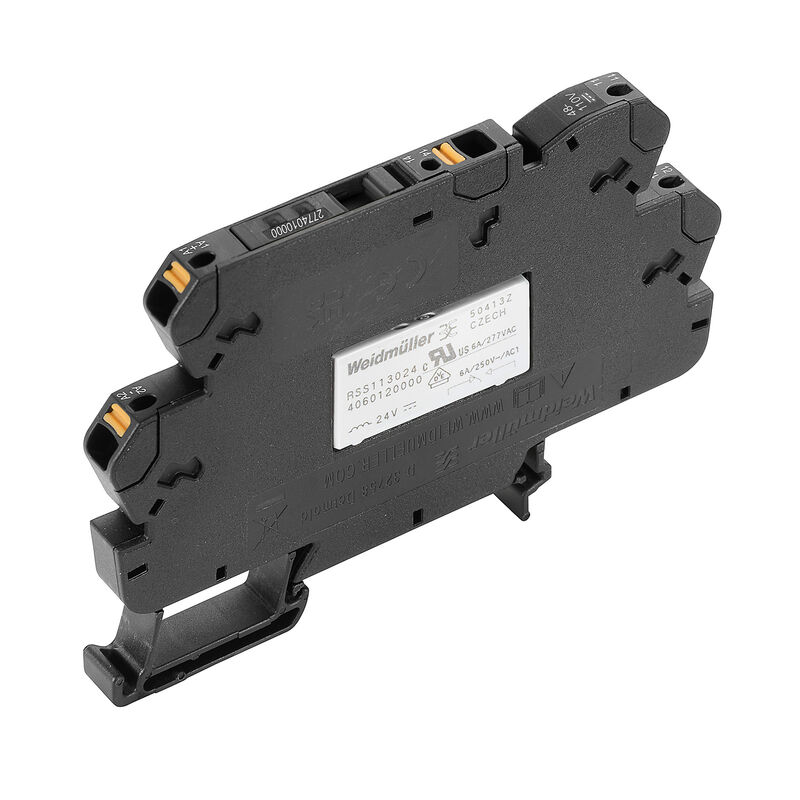

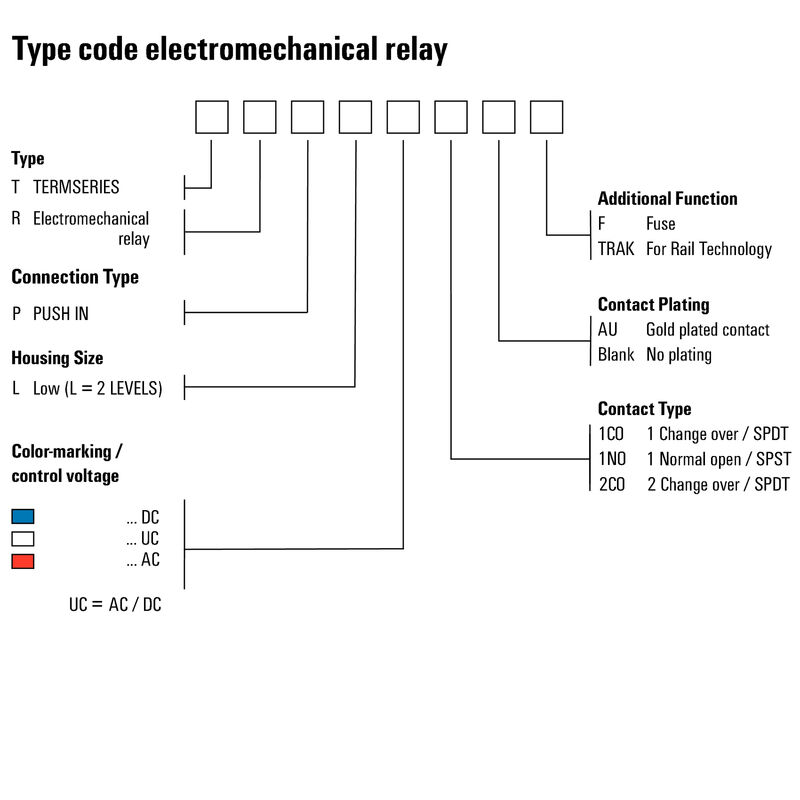

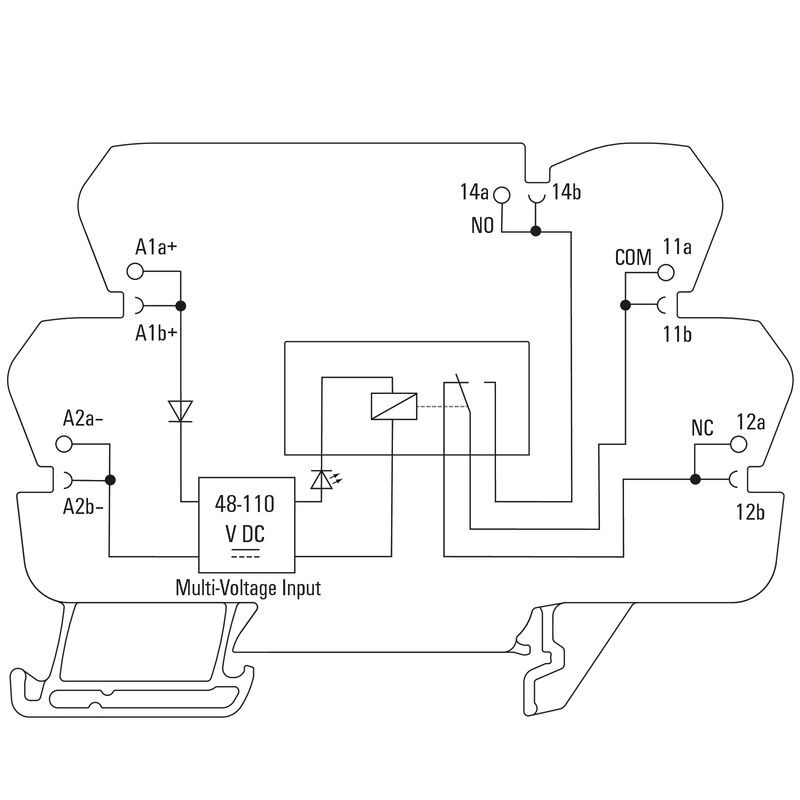

TRPL 48-110VDC 1CO TRAK
TERMSERIES-compact, Moduł przekaźnikowy, Liczba styków: 1, zestyk przełączny AgSnO2, Znamionowe napięcie sterowania: 48 V…110 V DC +25 % / -30 %, prąd trwały: 6 A, PUSH IN, Dostępność przycisku testowego: Nie
Nr. produktu
2774010000
Właściwości
| Wersja | TERMSERIES-compact, Moduł przekaźnikowy, Liczba styków: 1, zestyk przełączny AgSnO2, Znamionowe napięcie sterowania: 48 V…110 V DC +25 % / -30 %, prąd trwały: 6 A, PUSH IN, Dostępność przycisku testowego: Nie |
| Nr zam. | 2774010000 |
| Typ | TRPL 48-110VDC 1CO TRAK |
| GTIN (EAN) | 4064675037781 |
| Ilość | 10 szt. |
| Głębokość | 62,5 mm |
| Głębokość (cale) | 2,461 inch |
| Wysokość | 89,4 mm |
| Wysokość (cale) | 3,52 inch |
| Szerokość | 6,4 mm |
| Szerokość (cale) | 0,252 inch |
| Masa netto | 25 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Wilgotność | 95 % przez 30 dni, minimalna kondensacja zgodnie z normą EN 50155 |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 75e5f661-708e-44b0-9fc2-4f6c675b3b71 |
| Znamionowe napięcie sterowania | 48 V…110 V DC +25 % / -30 % |
| Prąd znamionowy DC |
2.4 mA @ 48 V DC
3.2 mA @ 110 V DC |
| moc znamionowa |
115 mW @ 48 V DC
352 mW @ 110 V DC |
| Rezystancja cewki | 10600 Ω ± 15 % |
| Wskazanie statusu | Zielona dioda LED |
| uk?ad ochronny |
Dioda tłumiąca
Dioda zwrotna |
| znamionowe napięcie załączające | 250 V AC |
| Ciągły prąd | 6 A |
| max. częstotliwość załączania przy obciążeniu znamionowym | 0,1 Hz |
| Napięcie łączeniowe AC, max. | 250 V |
| Napięcie łączeniowe DC, max. | 250 V |
| min. moc włączalna |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Początkowy prąd rozruchowy | 20 A / 20 ms |
| Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks. | 1500 VA |
| Opóźnienie włączenia | <11 ms |
| Opóźnienie wyłączenia | <30 ms |
| Typ zestyku | 1 zestyk przełączny (AgSnO2) |
| Żywotność mechaniczna | 10 x 106 połączeń |
| Robocza wysokość nad poziomem morza |
≤ 2000 m
nad poziomem morza |
| Wykonanie | do zastosowań kolejowych |
| Szyna | TS 35 |
| Dostępność przycisku testowego | Nie |
| Mechaniczny wskaźnik położenia przełącznika | Nie |
| Barwny | czarny |
| Komponent o klasie palności UL94 |
|
| Napięcie znamionowe | 300 V |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 6 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 2,5 kVeff |
| Typ izolacji na wejściu oraz wyjściu | izolacja wzmocniona |
| Wytrzymałość dielektryczna otwartego styku | 1 kVeff / 1 min |
| wytrzymałość napięciowa względem szyny nośnej | 4 kVef / 1 Min. |
| udarowe napięcie wytrzymywane | 6 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Metoda wykonywania złącz | PUSH IN |
| Długość usunięcia izolacji przyłącza pomiarowego | 9 mm |
| Zakres zacisków przyłącza pomiarowego | 1,5 mm² |
| Zakres zaciskania, min. | 0,14 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowego, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,35 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 1,5 mm² |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Confirmation of Standards EN 50155_2022-06](https://mdcop.weidmueller.com/mediadelivery/asset/900_319008)
[DE PA5600 200624 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_319031) [UK PA5600 200624 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_319032) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304984) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2774010000) |
| Dokumentacja użytkownika | [2972100000_00_04-2024_IS_TRPL_6-4MM-TRAK.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_318544) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
