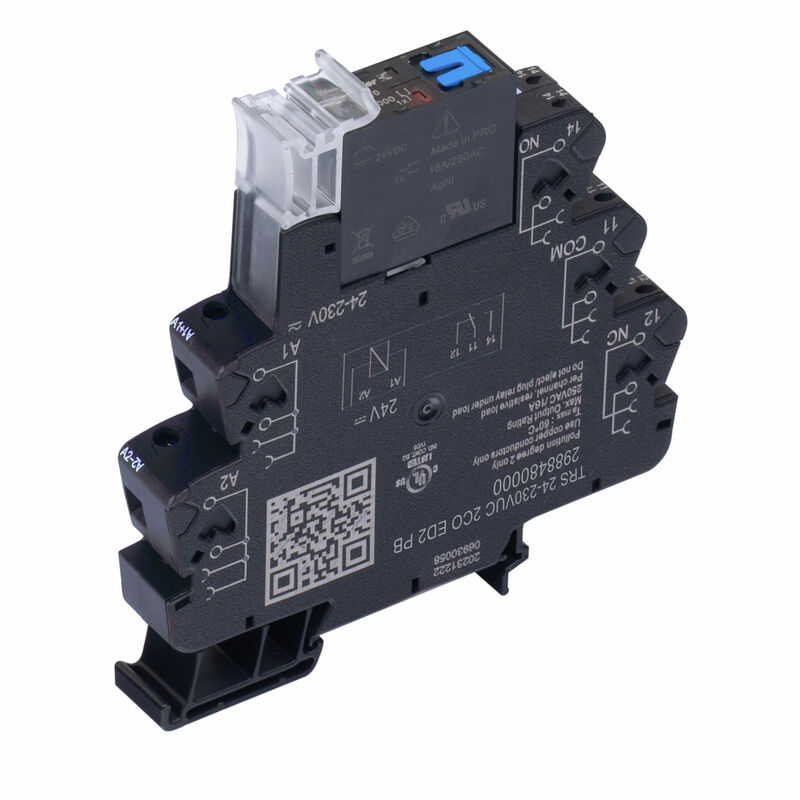

TRS 24-230VUC 2CO ED2 PB
TERMSERIES, Moduł przekaźnikowy, Liczba styków: 2, zestyk przełączny AgNi, Znamionowe napięcie sterowania: 24...230 V UC, prąd trwały: 8 A, złącze śrubowe, Dostępność przycisku testowego: Tak
Nr. produktu
2988480000
Właściwości
| Wersja | TERMSERIES, Moduł przekaźnikowy, Liczba styków: 2, zestyk przełączny AgNi, Znamionowe napięcie sterowania: 24...230 V UC, prąd trwały: 8 A, złącze śrubowe, Dostępność przycisku testowego: Tak |
| Nr zam. | 2988480000 |
| Typ | TRS 24-230VUC 2CO ED2 PB |
| GTIN (EAN) | 4099986859289 |
| Ilość | 5 szt. |
| Głębokość | 97,5 mm |
| Głębokość (cale) | 3,839 inch |
| Wysokość | 89,6 mm |
| Wysokość (cale) | 3,528 inch |
| Szerokość | 12,8 mm |
| Szerokość (cale) | 0,504 inch |
| Masa netto | 66 g |
| Temperatura magazynowania | -40 °C...70 °C |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Wilgotność | 5…85 % wilgotności względnej, bez kondensacji |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Przekrój przyłącza AWG, min. | AWG 26 |
| Przekrój przyłącza AWG, maks. | AWG 14 |
| Moment dokręcający, maks. | 0,4 Nm |
| Stopień zanieczyszczenia środowiska | 2 |
| Znamionowe napięcie sterowania | 24...230 V UC |
| moc znamionowa | 600 mVA @ 24 V AC |
| Wskazanie statusu | Zielona dioda LED |
| uk?ad ochronny |
Dioda zwrotna
Zabezpieczenie przez pomieszaniem biegunów |
| Napięcie cewki przekaźnika instalowanego jako zamiennik różni się od znamionowego napięcia sterowania | Tak |
| Napięcie cewki przekaźnika instalowanego jako zamiennik | 24 V DC |
| znamionowe napięcie załączające | 250 V AC |
| Ciągły prąd | 8 A |
| max. częstotliwość załączania przy obciążeniu znamionowym | 0,1 Hz |
| Napięcie łączeniowe AC, max. | 250 V |
| Napięcie łączeniowe DC, max. | 250 V |
| min. moc włączalna | 100 mA @ 10 V |
| Początkowy prąd rozruchowy | 30 A / 4 s |
| Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks. | 2000 VA |
| Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks. | 192W @ 24V |
| Opóźnienie włączenia | ≤ 15 ms |
| Opóźnienie wyłączenia | ≤ 16 ms |
| Obwód ochronny strona obciążenia | Prostownik |
| Typ zestyku | 2 zestyk przełączny (AgNi) |
| Żywotność mechaniczna | 5 x 106 połączeń |
| Robocza wysokość nad poziomem morza |
≤ 2000 m
nad poziomem morza |
| Szyna | TS 35 |
| Dostępność przycisku testowego | Tak |
| Wersja przycisku testowego |
Przycisk testowy z blokadą
Przycisk testowy bez blokady |
| Mechaniczny wskaźnik położenia przełącznika | Tak |
| Barwny | czarny |
| Komponent o klasie palności UL94 |
|
| Napięcie znamionowe | 300 V |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 5,5 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 2,5 KVeff / 1 min. |
| Wytrzymałość dielektryczna otwartego styku | 1 kVeff / 1 min |
| wytrzymałość napięciowa względem szyny nośnej | 4 kVef / 1 Min. |
| udarowe napięcie wytrzymywane | 6 kV (1,2/50 µs) |
| Odporność na impulsy napięciowe przy sąsiadujących stykach | 4 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Nr certyfikatu (cULus) | E141197 |
| Metoda wykonywania złącz | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 8 mm |
| Moment obrotowy dociągający, maks. | 0,4 Nm |
| Zakres zacisków przyłącza pomiarowego | 1,5 mm² |
| Zakres zaciskania, min. | 0,14 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowego, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,25 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,25 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1 mm² |
| Wielkość ostrza | SD 0,6 x 3,5 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Konformitätserklärung / EU declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317592) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315483) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2988480000) |
| Dokumentacja użytkownika | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Dopuszczenia |   |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E141197 |
