Właściwości
| Wersja | Zdalny moduł wej./wyj., IP20, sygnały cyfrowe, Moduł specjalny, PWM, 2 A na każdy kanał |
| Nr zam. | 1315610000 |

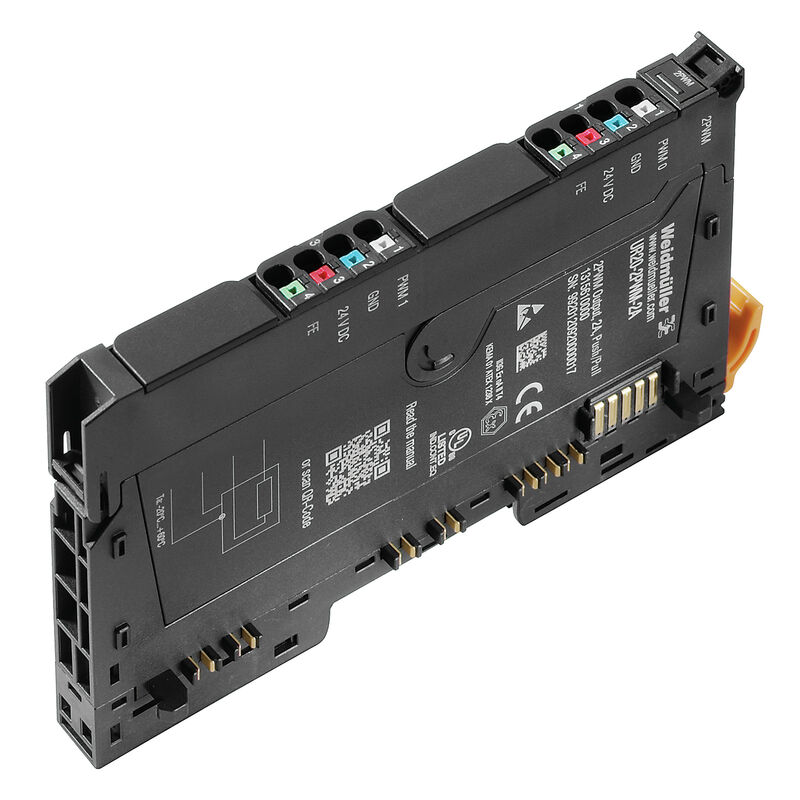

| Typ | UR20-2PWM-PN-2A |
| GTIN (EAN) | 4050118118605 |
| Ilość | 1 szt. |
| Głębokość | 76 mm |
| Głębokość (cale) | 2,992 inch |
| Wysokość | 120 mm |
| Wysokość (cale) | 4,724 inch |
| Szerokość | 11,5 mm |
| Szerokość (cale) | 0,453 inch |
| Wymiar mocowania wysokość | 128 mm |
| Masa netto | 54 g |
| Temperatura magazynowania | -40 °C ... +85 °C |
| Temperatura eksploatacyjna | -20 °C ... +60 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Diboron trioxide 1303-86-2 Lead monoxide 1317-36-8 |
| SCIP | b5ed5bad-cbfe-4ad3-903c-fc3d1093a415 |
| Bez sprzężenia zwrotnego | Tak |
| częstotliwość przełączania obciążenie indukcyjne | Statyczny, 6 Hz ... 40 kHz |
| częstotliwość przełączania obciążenie lampowe | Statyczny, 6 Hz ... 40 kHz |
| częstotliwość przełączania obciążenie omowe | Statyczny, 6 Hz ... 40 kHz |
| Diagnostyka modułu | Tak |
| Diagnostyka poszczególnych kanałów | Nie |
| dokładność | 1 Bit |
| Liczba wyjść cyfrowych | 2 |
| Maks. czas reakcji, niski | 100 ns |
| Maks. czas reakcji, wysoki | 100 ns |
| odporny na zwarcia | Tak |

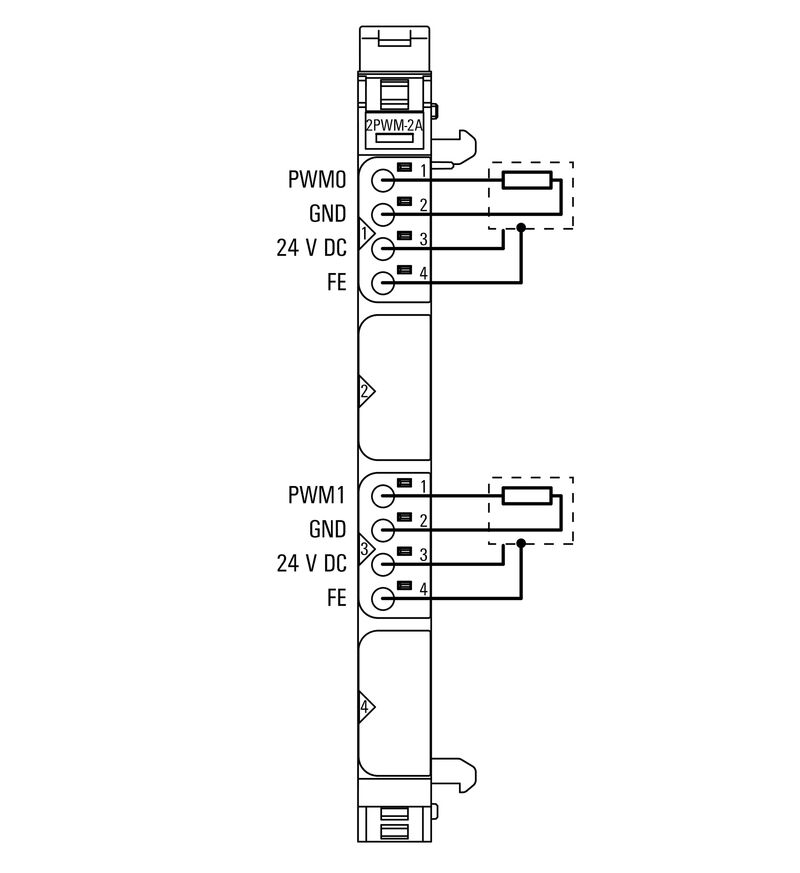

| Przyłącze elementu wykonawczego |
2-przewodowe
3-przewodowe 3 przewody + FE |
| Prąd wyjściowy na kanał, maks. | 2 000 mA |
| Prąd wyjściowy na moduł, maks. | 4 000 mA |
| Prąd wyjściowy odpowiednio do zastosowania |
|
| rozdzielczość | 32 Bit |
| Szerokość danych |
Wejście 2-bajtowe
Wyjście 12-bajtowe |
| Typ | Cyfrowe wyjście PWM push / pull |
| Współczynnik impulsowania | 0–-100% push/pull lub push, parametryzowalny |
| Współczynnik jednoczesności |
|
| Zasilanie elementu wykonawczego |
|
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG) | AWG 16 |
| Przekrój przyłącza przewodu, jednodrutowego, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 16 |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 26 |
| Rodzaj przyłącza | PUSH IN |
| Ciśnienie powietrza (praca) | ≥ 795 hPa (wysokość ≤ 2000 m) zgodnie z DIN EN 61131-2 |
| Ciśnienie powietrza (składowanie) | 1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2 |
| Ciśnienie powietrza (transport) | 1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2 |
| Kategoria przepięciowa | II |
| Klasa palności wg UL 94 | V-0 |
| napięcie probiercze | 500 V |
| Odporność na drgania |
5 Hz ≤ f ≤ 8,4 Hz: amplituda 3,5 mm zgodnie z IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: przyspieszenie 1 g zgodnie z IEC 60068-2-6 |
| Stopień zanieczyszczenia | 2 |
| Szyna | TS 35 |
| Wilgotność powietrza (praca) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wilgotność powietrza (składowanie) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wilgotność powietrza (transport) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wstrząs | 15 g przez 11 ms, półsinusoidalne, wg IEC 60068-2-27 |
| Pobór prądu od Isys, typ. | 8 mA |
| Pobór prądu od IWY (odpowiedni segment mocy) | 40 mA |
| Zasilanie |
24 V DC +20 %/ -15 %
z magistrali systemowej |
| Interfejs | magistra systemowa u-remote |
| Protokół magistrali obiektowej |
PROFINET IRT
PROFINET RT CC-Link IE TSN PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Prędkość transmisji magistrali płyty montażowej backplane, maks. | 48 Mbit |
| Prędkość transmisji magistrali systemowej, maks. | 48 Mbit |
| rodzaj modułu | Moduł funkcyjny |
| Separacja galwaniczna | 500 V DC między ścieżkami prądowymi |
| Informacje produktowe | This article will no longer be available in the future. Successor: 3036950000 (UR20-2PWM-PN-2A-V2) |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262443) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281442) |
| Dane projektowe |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51803)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1315610000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1315610000) |
| Dokumentacja użytkownika |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| ETIM 9.0 | EC001601 |
| ECLASS 9.0 | 27-24-26-05 |
| ECLASS 9.1 | 27-24-26-05 |
| ECLASS 10.0 | 27-24-26-05 |
| ECLASS 11.0 | 27-24-26-05 |
| ECLASS 12.0 | 27-24-26-05 |
| ECLASS 13.0 | 27-24-26-05 |
| ECLASS 14.0 | 27-24-26-05 |
| Dopuszczenia |                  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E141197 |
| Nr certyfikatu (cULusEX) | E223527 |
