Właściwości
| Wersja | Zdalny moduł wej./wyj., IP20, sygnały cyfrowe, Wejście, 4-kanałowa |
| Nr zam. | 1550070000 |
| Typ | UR20-4DI-2W-230V-AC |
| GTIN (EAN) | 4050118356380 |
| Ilość | 1 szt. |
| Głębokość | 76 mm |
| Głębokość (cale) | 2,992 inch |
| Wysokość | 120 mm |
| Wysokość (cale) | 4,724 inch |
| Szerokość | 11,5 mm |
| Szerokość (cale) | 0,453 inch |
| Wymiar mocowania wysokość | 128 mm |
| Masa netto | 89 g |
| Temperatura magazynowania | -40 °C ... +85 °C |
| Temperatura eksploatacyjna | -20 °C ... +60 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| Częstotliwość wejściowa |
50 Hz
60 Hz |
| Diagnostyka modułu | Tak |
| Diagnostyka poszczególnych kanałów | Nie |
| filtr wejściowy |
konfigurowalne
10 ms |
| Liczba wejść cyfrowych | 4 |
| Maks. częstotliwość wejściowa | 60 Hz |
| napięcie wejściowe High | ≥ 80 V |
| napięcie wejściowe Low | < 65 V |
| Napięcie zasilające (wejście) |
277 V AC (UL)
265 V AC (VDE) |

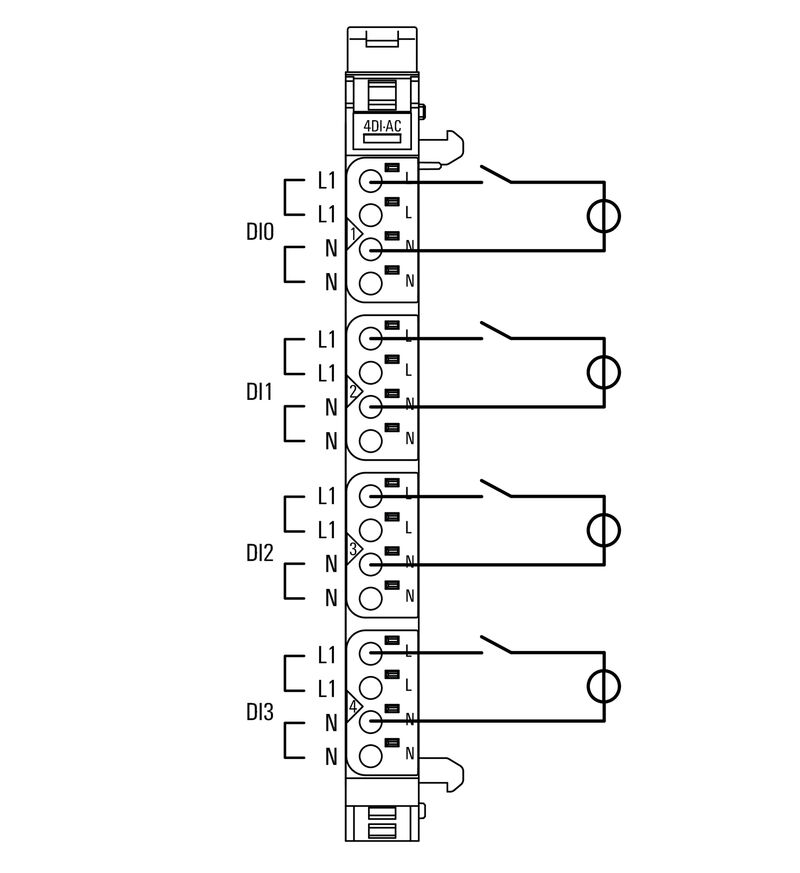

| Przyłącze czujnika | 2-przewodowe |
| Typ | Typy 1 i 3, EN 61131-2 |
| Zabezpieczenie przez pomieszaniem biegunów | Tak |
| zasilanie czujnika | Nie |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG) | AWG 16 |
| Przekrój przyłącza przewodu, jednodrutowego, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 16 |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 26 |
| Rodzaj przyłącza | PUSH IN |
| Ciśnienie powietrza (praca) | ≥ 795 hPa (wysokość ≤ 2000 m) zgodnie z DIN EN 61131-2 |
| Ciśnienie powietrza (składowanie) | 1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2 |
| Ciśnienie powietrza (transport) | 1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2 |
| Kategoria przepięciowa | II |
| Klasa palności wg UL 94 | V-0 |
| napięcie probiercze | 500 V |
| Odporność na drgania |
5 Hz ≤ f ≤ 8,4 Hz: amplituda 3,5 mm zgodnie z IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: przyspieszenie 1 g zgodnie z IEC 60068-2-6 |
| Stopień zanieczyszczenia | 2 |
| Szyna | TS 35 |
| Wilgotność powietrza (praca) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wilgotność powietrza (składowanie) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wilgotność powietrza (transport) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wstrząs | 15 g przez 11 ms, półsinusoidalne, wg IEC 60068-2-27 |
| Napięcie zasilające (wejście) |
277 V AC (UL)
265 V AC (VDE) |
| Pobór prądu od Isys, typ. | 8 mA |
| Zabezpieczenie przez pomieszaniem biegunów | Tak |
| Zasilanie |
24 V DC +20 %/ -15 %
z magistrali systemowej |
| Interfejs | magistra systemowa u-remote |
| Możliwe połączenia: | 2-przewodowe |
| Napięcie linia-linia | Możliwe 400 V między kanałami |
| Protokół magistrali obiektowej |
PROFINET IRT
PROFINET RT CC-Link IE TSN IEC 61162-450 PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Prędkość transmisji magistrali systemowej, maks. | 48 Mbit |
| rodzaj modułu | Moduł wejściowy cyfrowy |
| Separacja galwaniczna | 500 V DC między ścieżkami prądowymi |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [KR Korean register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236881) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262440) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281438) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) |
| Dane projektowe |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51563)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1550070000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1550070000) |
| Dokumentacja użytkownika |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 9.0 | EC001599 |
| ECLASS 9.0 | 27-24-26-04 |
| ECLASS 9.1 | 27-24-26-04 |
| ECLASS 10.0 | 27-24-26-04 |
| ECLASS 11.0 | 27-24-26-04 |
| ECLASS 12.0 | 27-24-26-04 |
| ECLASS 13.0 | 27-24-26-04 |
| ECLASS 14.0 | 27-24-26-04 |
| Dopuszczenia |                  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (cULus) | E141197 |
| Nr certyfikatu (cULusEX) | E223527 |
