UR20-4DO-N-2A

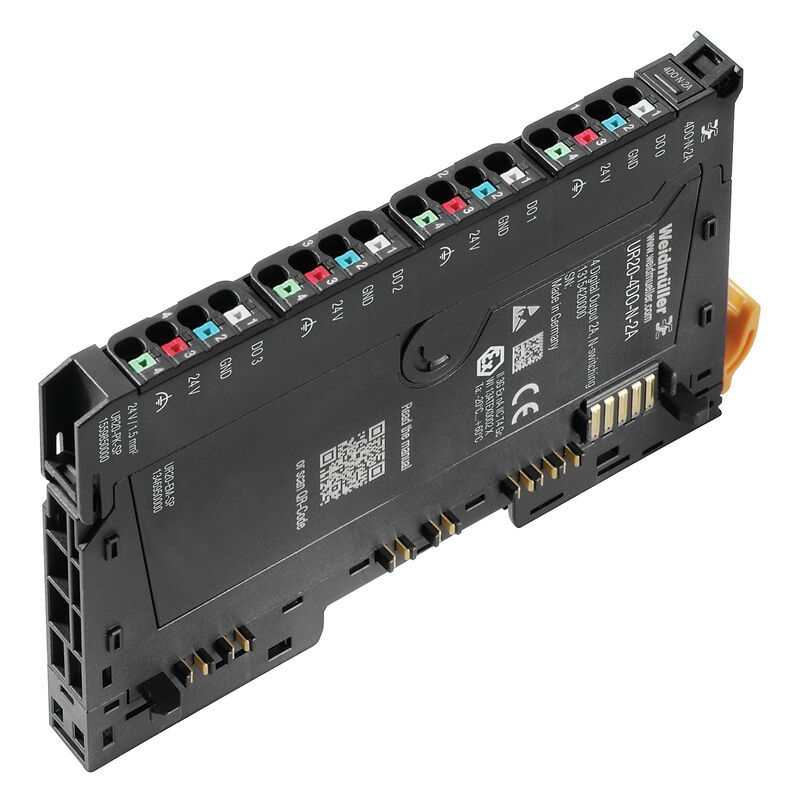

Imagen de producto
UR20-4DO-N-2A

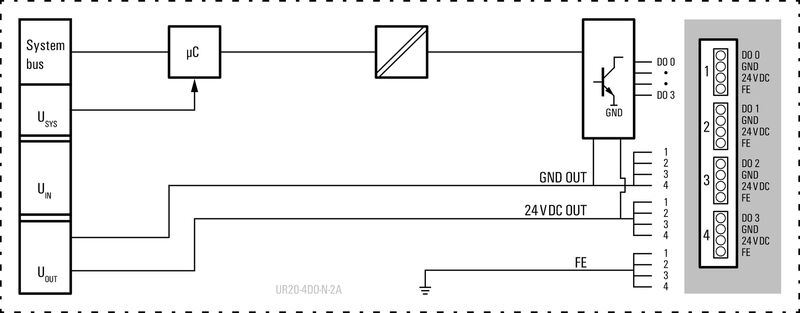

Block diagram
UR20-4DO-N-2A

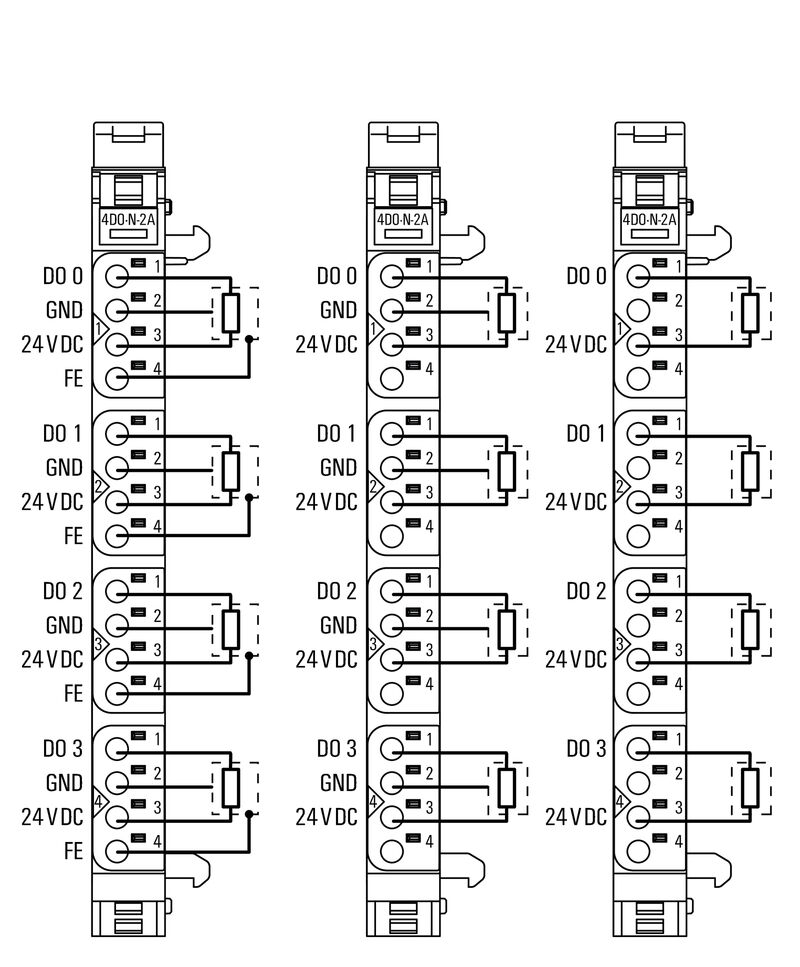

Connection diagram
UR20-4DO-N-2A
A rövidítések magyarázata

UR20-4DO-N-2A

Remote-IO-Modul, IP20

Art.-Nr. 1315420000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 12 Ersatzteile 2 Einzelteile 2 Verwandte Artikel 15
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Digitale Ausgänge Anschlussdaten Allgemeine Daten Versorgung Systemdaten Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197
Zertifikat-Nr. (cULusEX)
E223527

Allgemeine Bestelldaten

Ausfuehrung
Remote-IO-Modul, IP20
Best.-Nr.
1315420000
Art
UR20-4DO-N-2A
GTIN (EAN)
4050118118575
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
76 mm
Tiefe (inch)
2,992 inch
Höhe
120 mm
Höhe (inch)
4,724 inch
Breite
11,5 mm
Breite (inch)
0,453 inch
Länge
120 mm
Länge (inch)
4,724 inch
Befestigungsmaß Höhe
128 mm
Nettogewicht
87 g

Temperaturen

Lagertemperatur
-40 °C ... +85 °C
Betriebstemperatur
-20 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Produktspezifischer CO2-Fußabdruck
  • Von der Wiege bis zum Werkstor:
    8,319 kg CO2 eq.

Digitale Ausgänge

Ansprechzeit der Schutzschaltung (Strombegrenzung)
<100μs
Ansprechzeit max., high
100 µs
Ansprechzeit max., low
250 µs
Anzahl Digitale Ausgänge
4
Ausgangsstrom pro Kanal, max.
500 mA
Einzelkanaldiagnose
Nein
Isolation
500 V (Kanal zu Kanal)
Leckstrom
<0.3 mA
Moduldiagnose
Ja
Rückwirkungsfrei
Ja

Anschlussdaten

Anschlussart
PUSH IN
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26

Allgemeine Daten

Tragschiene
TS 35
Verschmutzungsgrad
2

Versorgung

Stromaufnahme aus IOUT (jeweiligs Power-Segment)
25 mA + load
Stromaufnahme aus Isys, typ.
8 mA

Systemdaten

Anschluss
PUSH IN
Diagnosedaten
1 Byte
Galvanische Trennung
DC 500 V zwischen Strompfaden
Modulart
Digitales Ausgangsmodul
mögliche Leitertechnik
1 Leiter
Prozessdaten
2 Bit
Schnittstelle
u-remote Systembus

Klassifikationen

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
