Właściwości
| Wykonanie | Sprzęgacz zdalnego wej./wyj. magistrali, IP20, CC-Link |
| Nr zam. | 2625010000 |

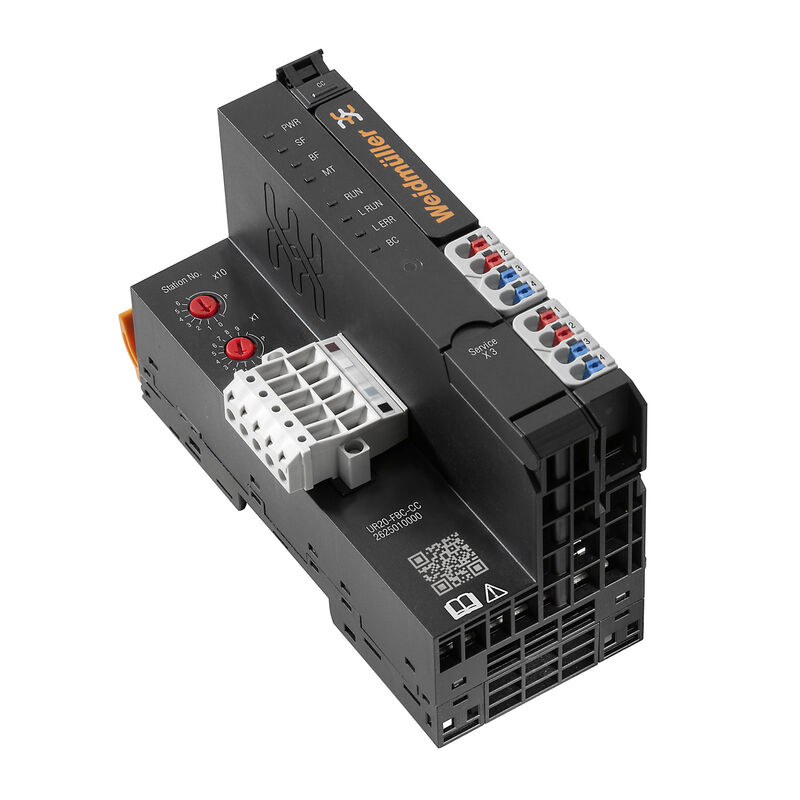

| Typ | UR20-FBC-CC |
| GTIN (EAN) | 4050118630657 |
| Ilość | 1 szt. |
| Głębokość | 76 mm |
| Głębokość (cale) | 2,992 inch |
| Wysokość | 120 mm |
| Wysokość (cale) | 4,724 inch |
| Szerokość | 52 mm |
| Szerokość (cale) | 2,047 inch |
| Wymiar mocowania wysokość | 128 mm |
| Masa netto | 320 g |
| Temperatura magazynowania | -40 °C ... +85 °C |
| Temperatura eksploatacyjna | -20 °C ... +60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 98e19a7e-033b-4e68-93e3-c47b30de875e |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG) | AWG 16 |
| Przekrój przyłącza przewodu, jednodrutowego, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 16 |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 26 |
| Rodzaj przyłącza | PUSH IN |
| Ciśnienie powietrza (praca) | ≥ 795 hPa (wysokość ≤ 2000 m) zgodnie z DIN EN 61131-2 |
| Ciśnienie powietrza (składowanie) | 1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2 |
| Ciśnienie powietrza (transport) | 1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2 |
| Kategoria przepięciowa | II |
| Klasa palności wg UL 94 | V-0 |
| napięcie probiercze | 500 V |
| Odporność na drgania |
5 Hz ≤ f ≤ 8,4 Hz: amplituda 3,5 mm zgodnie z IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: przyspieszenie 1 g zgodnie z IEC 60068-2-6 |
| Stopień zanieczyszczenia | 2 |
| Szyna | TS 35 |
| Wilgotność powietrza (praca) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wilgotność powietrza (składowanie) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wilgotność powietrza (transport) | 10% do 95%, bez kondensacji wg DIN EN 61131-2 |
| Wstrząs | 15 g przez 11 ms, półsinusoidalne, wg IEC 60068-2-27 |
| Napięcie zasilania systemu oraz wejścia | 24 V DC +20 %/ -15 % |
| Napięcie zasilania wyjść | 24 V DC +20 %/ -15 % |
| Pobór prądu od Isys, typ. | 85 mA |
| Prąd zasilania dla IWE (ścieżka prądu wejściowego) |
|
| Prąd zasilania dla IWE (ścieżka prądu wejściowego) , maks. | 10 A |
| Prąd zasilania dla IWY (ścieżka prądu wyjściowego) |
|
| Prąd zasilania dla IWY (ścieżka prądu wyjściowego) , maks. | 10 A |
| Prąd zasilania systemu, maks. | 4 A |
| Zasilanie |
24 V DC +20 %/ -15 %
z magistrali systemowej |
| Dane diagnostyczne | 3 008 Byte |
| Dane parametrów | 4 kByte |
| Dane przetwarzania | 512 Byte |
| Interfejs | magistra systemowa u-remote |
| Interfejs konfiguracyjny | Micro USB 2.0 |
| maks. liczba modułów | 64 |
| Protokół magistrali obiektowej | CC-Link |

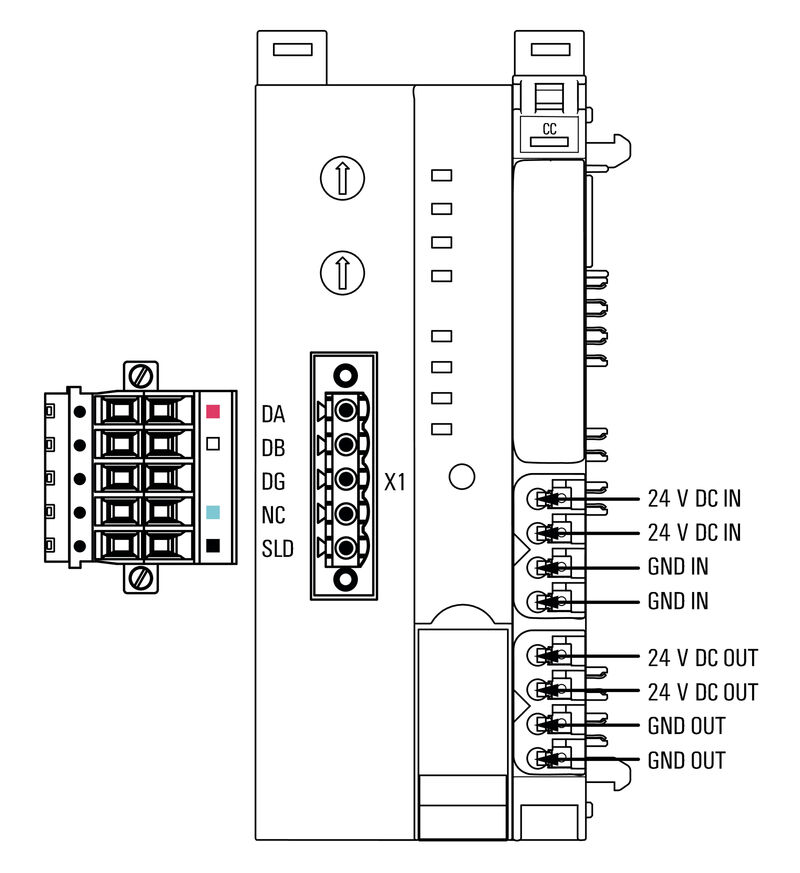

| Przyłącze | Złącze żeńskie dla 5-biegunowego złącza wtykowego płytki drukowanej |
| Prędkość transmisji dla magistrali obiektowej, maks. | 10 Mbit/s |
| Prędkość transmisji magistrali systemowej, maks. | 48 Mbit/s |
| rodzaj modułu | Sprzęgacz magistrali |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV/GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UR20 coupler CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_311448) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) |
| Dane projektowe |
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
[Release-Notes - Firmware, CSP and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_207543) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304836) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2625010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2625010000) |
| Oprogramowanie |
[Library and function block -- Language_Pack_UR20_FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377)
[Device description -- Current CSP file CC-LINK coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_156673) [Firmware -- Firmware CC-LINK](https://mdcop.weidmueller.com/mediadelivery/asset/900_256213) [Firmware -- Achive-Firmware_CC-LINK](https://mdcop.weidmueller.com/mediadelivery/asset/900_264304) [Device description -- Archive-CSP_CC-LINK](https://mdcop.weidmueller.com/mediadelivery/asset/900_264305) |
| Dokumentacja użytkownika |
[MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286)
[MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 9.0 | EC001603 |
| ECLASS 9.0 | 27-24-26-07 |
| ECLASS 9.1 | 27-24-26-07 |
| ECLASS 10.0 | 27-24-26-07 |
| ECLASS 11.0 | 27-24-26-07 |
| ECLASS 12.0 | 27-24-26-07 |
| ECLASS 13.0 | 27-24-26-07 |
| Dopuszczenia |               |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E141197 |
| Nr certyfikatu (cULusEX) | E223527 |
