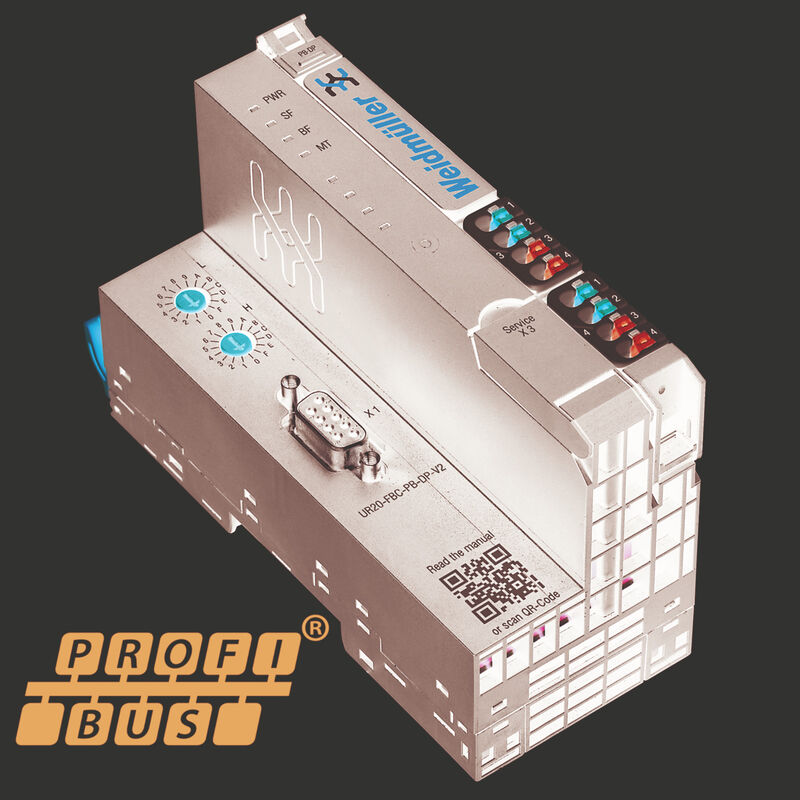

UR20-FBC-PB-DP-V2 — Zdjęcie produktu

Podobny do przedstawionego na ilustracji

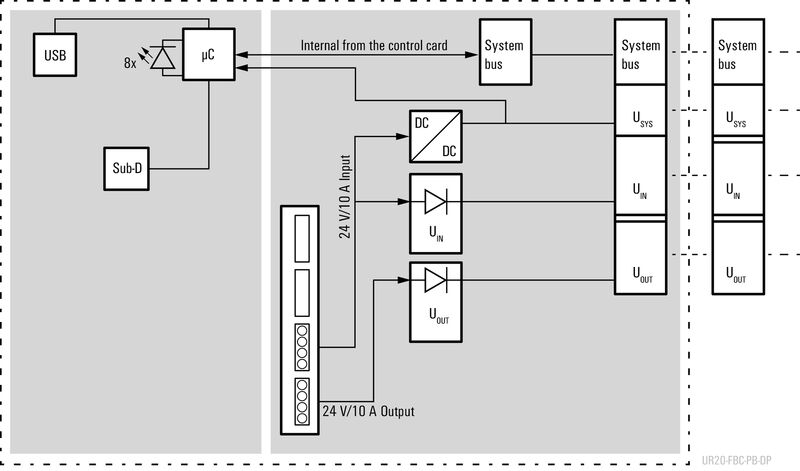

UR20-FBC-PB-DP-V2 — Schemat blokowy

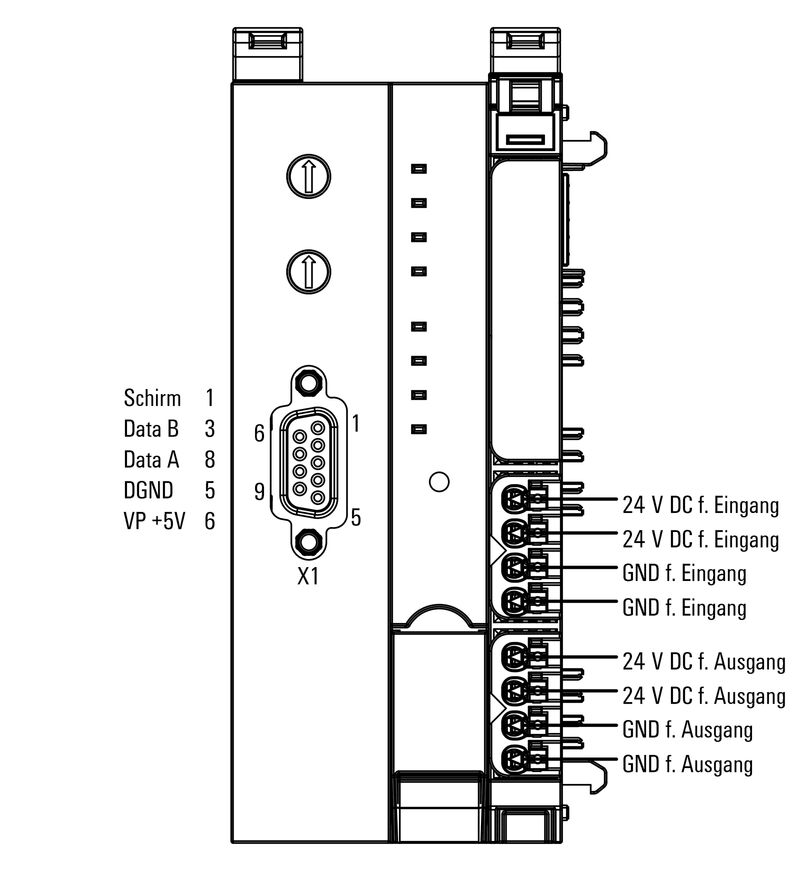

UR20-FBC-PB-DP-V2 — Schemat połączeń elektrycznych

UR20-FBC-PB-DP-V2 — Wyjaśnienia dotyczące skrótów

Pobierz kartę katalogową Produkty pokrewne

UR20-FBC-PB-DP-V2

Sprzęgacz magistrali zdalnego Wej./Wyj., IP20, PROFIBUS DP-V1

Nr. produktu 2614380000

Właściwości

Ogólne dane zamówieniowe

Wersja	Sprzęgacz magistrali zdalnego Wej./Wyj., IP20, PROFIBUS DP-V1
Nr zam.	2614380000
Typ	UR20-FBC-PB-DP-V2
GTIN (EAN)	4050118624977
Ilość	1 szt.

Głębokość	76 mm
Głębokość (cale)	2,992 inch
Wysokość	120 mm
Wysokość (cale)	4,724 inch
Szerokość	52 mm
Szerokość (cale)	2,047 inch
Wymiar mocowania wysokość	128 mm
Masa netto	247 g

Temperatura magazynowania	-40 °C ... +85 °C
Temperatura eksploatacyjna	-20 °C ... +60 °C
Wilgotność	10...90 % (bez obroszenia)

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	7a, 7cI
REACH SVHC	Lead 7439-92-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP	98e19a7e-033b-4e68-93e3-c47b30de875e

Dane przyłącza

Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.	0,14 mm²
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)	AWG 16
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)	AWG 26
Przekrój przyłącza przewodu, jednodrutowy, max.	1,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.	0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.	1,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)	AWG 16
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)	AWG 26
Rodzaj przyłącza	PUSH IN

Ciśnienie powietrza (praca)	≥ 795 hPa (wysokość ≤ 2000 m) zgodnie z DIN EN 61131-2
Ciśnienie powietrza (składowanie)	1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2
Ciśnienie powietrza (transport)	1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2
Kategoria przepięciowa	II
Klasa palności wg UL 94	V-0
napięcie probiercze	500 V
Odporność na drgania	5 Hz ≤ f ≤ 8,4 Hz: amplituda 3,5 mm zgodnie z IEC 60068-2-6 8,4 Hz ≤ f ≤ 150 Hz: przyspieszenie 1 g zgodnie z IEC 60068-2-6
Stopień zanieczyszczenia	2
Szyna	TS 35
Wilgotność powietrza (praca)	10% do 95%, bez kondensacji wg DIN EN 61131-2
Wilgotność powietrza (składowanie)	10% do 95%, bez kondensacji wg DIN EN 61131-2
Wilgotność powietrza (transport)	10% do 95%, bez kondensacji wg DIN EN 61131-2
Wstrząs	15 g przez 11 ms, półsinusoidalne, wg IEC 60068-2-27

Napięcie zasilania systemu oraz wejścia	24 V DC +20 %/ -15 %
Napięcie zasilania wyjść	24 V DC +20 %/ -15 %
Pobór prądu od I_sys, typ.	90 mA
Prąd zasilania dla I_WE (ścieżka prądu wejściowego)	min.: 10 000 mA znamionowy: 10 000 mA maks.: 10 000 mA
Prąd zasilania dla I_WE (ścieżka prądu wejściowego) , maks.	10 A
Prąd zasilania dla I_WY (ścieżka prądu wyjściowego)	min.: 10 000 mA znamionowy: 10 000 mA maks.: 10 000 mA
Prąd zasilania dla I_WY (ścieżka prądu wyjściowego) , maks.	10 A
Prąd zasilania systemu, maks.	4 A
Zasilanie	24 V DC +20 %/ -15 % z magistrali systemowej

Dane diagnostyczne	244 Byte
Dane parametrów	244 Byte
Dane przetwarzania	488 Byte
Interfejs	magistra systemowa u-remote
Interfejs konfiguracyjny	Micro USB 2.0
maks. liczba modułów	64
Protokół magistrali obiektowej	PROFIBUS DP-V1
Przyłącze	9-biegunowe gniazdo SUB-D (żeńskie)
Prędkość transmisji dla magistrali obiektowej, maks.	12 Mbit/s
Prędkość transmisji magistrali systemowej, maks.	48 Mbit
rodzaj modułu	Sprzęgacz magistrali
Separacja galwaniczna	Tak, między obiektem a magistralą systemową

Ważna informacja

Informacje produktowe

The matching end brackets are included with the coupler.

Dopuszczenie/Certyfikat/Deklaracja zgodności	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [WI13ATEX0002 Power Calc](https://mdcop.weidmueller.com/mediadelivery/asset/900_216512) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UR20 coupler CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_311448) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094)
Dane projektowe	[Library and function block -- u-remote UR20 Library for Siemens TIA Portal V16 - EN - V1.0.2](https://mdcop.weidmueller.com/mediadelivery/asset/900_88778) [Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205549)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2614380000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2614380000)
Powiadomienie o zmianie produktu	[Release-Notes - Firmware, GSDML and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_91273)
Oprogramowanie	[Library and function block -- Language_Pack_UR20_FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377) [Device description -- Current GSD file PROFIBUS V2 coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68227) [Driver -- USB driver](https://mdcop.weidmueller.com/mediadelivery/asset/900_88417) [Runtime Software -- CPD-Tool_(PROFIsafe_parameter-checksum-generator)](https://mdcop.weidmueller.com/mediadelivery/asset/900_88763) [Firmware -- Current Firmware file Profibus-DP coupler HW2](https://mdcop.weidmueller.com/mediadelivery/asset/900_91270) [Firmware -- Archiv Firmware file Profibus-DP coupler HW2](https://mdcop.weidmueller.com/mediadelivery/asset/900_151285) [Device description -- Archiv GSD file PROFIBUS V2 coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_151286)
Dokumentacja użytkownika	[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496) [Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_U-REMOTE_FS_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49498) [MAN_U-REMOTE_FS_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49499) [MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286) [MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287) [Security Data Sheet u-remote FB Coupler V1.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_322898) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC001603
ETIM 7.0	EC001603
ETIM 8.0	EC001603
ETIM 9.0	EC001603
ECLASS 9.0	27-24-26-07
ECLASS 9.1	27-24-26-07
ECLASS 10.0	27-24-26-07
ECLASS 11.0	27-24-26-07
ECLASS 12.0	27-24-26-07
ECLASS 13.0	27-24-26-07
ECLASS 14.0	27-24-26-07

Dopuszczenia	![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CCS](/picture/CCS.gif) ![CE](/picture/CE.gif) ![CLASSNK](/picture/CLASSNK.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![KR](/picture/KR.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (cULus)	E141197
Nr certyfikatu (cULusEX)	E223527
