Właściwości

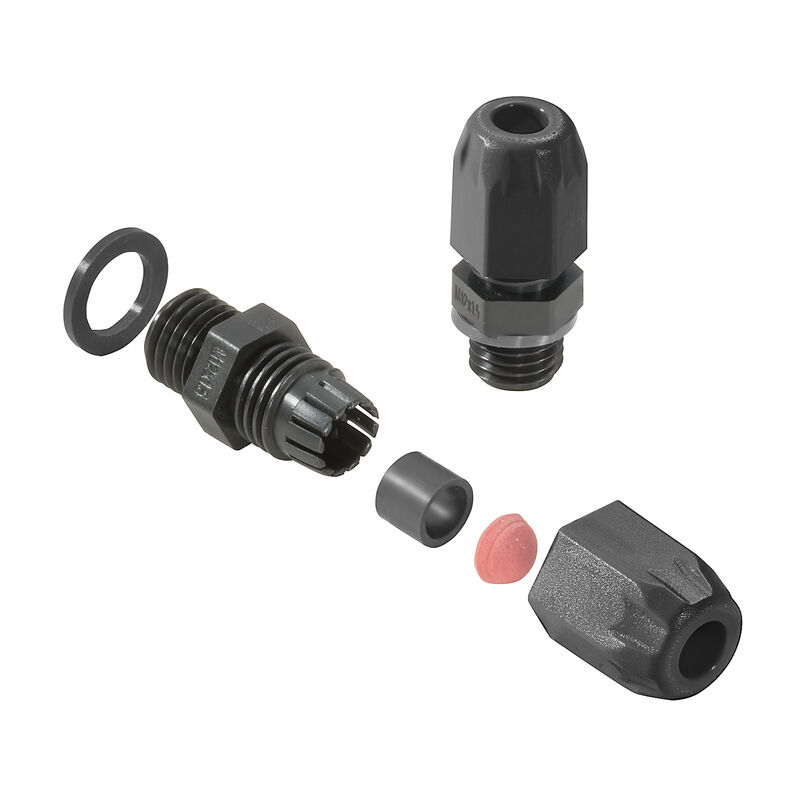

| Wersja | VG Exe 7J (dławnica kablowa z tworzywa sztucznego Ex 7J Exe), Dławnica kablowa, proste, M 12, 10 mm, OD min. 4 - OD max. 6.5 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliamid 6 |
| Nr zam. | 2721930000 |
| Typ | VG M12 EXE 4-6.5 CR7J G4 |
| GTIN (EAN) | 4050118820454 |
| Ilość | 100 szt. |
| Wysokość | 28,3 mm |
| Wysokość (cale) | 1,114 inch |
| Długość | 22 mm |
| Długość (cale) | 0,866 inch |
| Masa netto | 4 g |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Nr certyfikatu przepustu kablowego (ATEX) | IMQ 13 ATEX 010 X |
| Nr certyfikatu przepustu kablowego (IECEx) | IECEx IMQ 13.0003X |
| Oznaczenie |
Ex eb llC Gb
Ex tb IIIC Db IP66/68 |
| Warunki zatwierdzenia |
ATEX
IECEX |
| Dławnice kablowe | metryczna |
| długość gwintu | 10 mm |
| gwint (zewnętrzny) | M 12 |
| Halogenki | Tak |
| Klasa palności wg UL 94 | HB |
| moment dokręcający | 2 Nm |
| moment obrotowy króćca, maks. | 2,5 Nm |
| moment obrotowy króćca, min. | 1,5 Nm |
| moment obrotowy nakrętki kołpakowej, maks. | 2,5 Nm |
| moment obrotowy nakrętki kołpakowej, min. | 1,5 Nm |
| Normy |
IEC 60079-0
EN 60079-0 IEC 60079-7 EN 60079-7 EN 60079-31 IEC 60079-31 |
| rodzaj ochrony przeciwzapłonowej | podwyższone bezpieczeństwo Ex e |
| rodzaj ochrony z GWDR |
IP54
IP66 IP67 IP68 - 5 bar (30 min.) |
| rozmiar klucza 1 | 15 mm |
| rozmiar klucza 2 | 15 mm |
| skok gwintu | 1,5 mm |
| Stopień ochrony |
IP54
IP66 IP67 IP68 - 5 bar (30 min.) |
| tworzywo | poliamid 6 |
| udarność | 7 dżuli wg IEC 60079-0 |
| uszczelka | CR |
| wkładka uszczelniająca | CR |
| Wytyczne dotyczące montażu | Patrz instrukcja montażu. |
| zakres temperatur roboczych, maks. | 70 °C |
| zakres temperatur roboczych, min. | -40 °C |
| średnica kabla zewnętrzna, maks. | 6,5 mm |
| średnica kabla zewnętrzna, min. | 4 mm |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205973) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2721930000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-34 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-02 |
| ECLASS 13.0 | 27-14-08-02 |
| ECLASS 14.0 | 27-14-08-02 |
| Dopuszczenia | CE; EAC; ATEX; IECEX; INMETRO |
| ROHS | Zgodny |
