VP M20 EX SI 7J

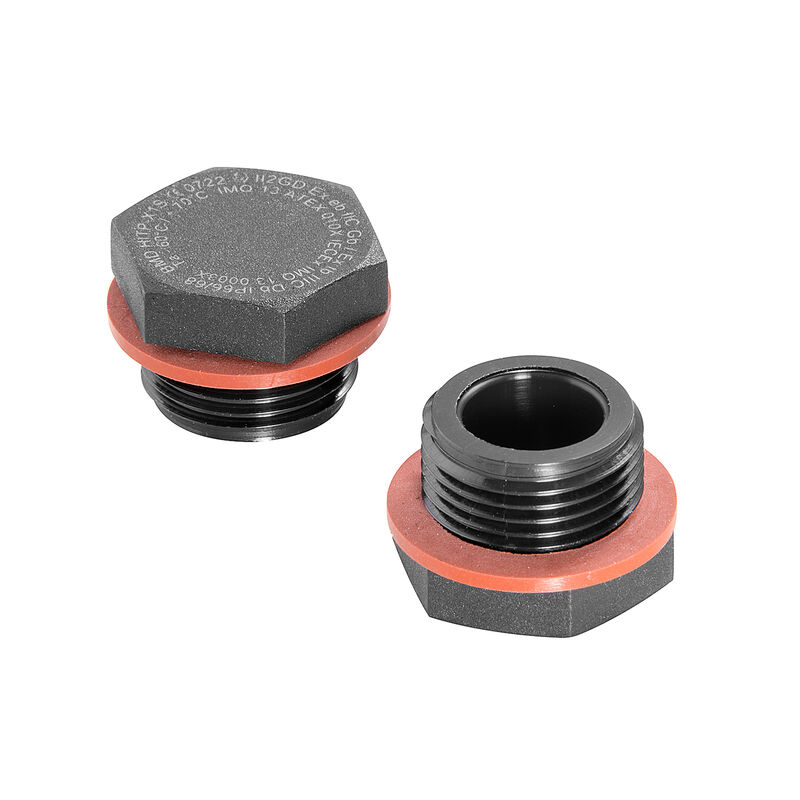

Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.

VP M20 EX SI 7J

VPK EX 7J (wtyk zaślepiający Ex, z tworzywa sztucznego, 7J), Korek, zamknięte, M 20, 11 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliamid 6

Nr. produktu 2066730000
Pobierz kartę katalogową Wsparcie inżynieryjne
Akcesoria 1 Jest dodatkiem 10 Pojedyncza część 5 Produkty pokrewne 19
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Numery certyfikatów przepustu kablowego Informacje ogólne Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
VPK EX 7J (wtyk zaślepiający Ex, z tworzywa sztucznego, 7J), Korek, zamknięte, M 20, 11 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliamid 6
Nr zam.
2066730000
Typ
VP M20 EX SI 7J
GTIN (EAN)
4050118415346
Ilość
100 szt.

Wymiary i masa

Wysokość
17 mm
Wysokość (cale)
0,669 inch
Długość
17 mm
Długość (cale)
0,669 inch
Średnica
20 mm
Grubość ścianki, min.
0,5 mm
Grubość ścianki, maks.
10 mm
Masa netto
3,4 g

Temperatury

Temperatura eksploatacyjna
-60 °C...70 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Numery certyfikatów przepustu kablowego

Nr certyfikatu przepustu kablowego (ATEX)
IMQ 13 ATEX 010 X
Nr certyfikatu przepustu kablowego (IECEx)
IECEx IMQ 13.0003X
Nr certyfikatu przepustu kablowego (INMETRO)
TAE00003WV
Oznaczenie
Ex eb llC Gb
Ex tb IIIC Db IP66/68
Warunki zatwierdzenia
ATEX
IECEX

Informacje ogólne

Drehmoment Gegenmutter, min.
1,8 Nm
Drehmoment Stutzen, max.
2 Nm
długość gwintu
11 mm
Explosion protection type
podwyższone bezpieczeństwo Ex e
gwint (zewnętrzny)
M 20
Halogenki
Nie
Installation guidelines
Patrz instrukcja montażu.
Klasa palności wg UL 94
HB
Materiał podstawowy
poliamid 6
moment obrotowy nakrętki zabezpieczającej, maks.
2 Nm
Normy
IEC 60079-0
EN 60079-0
IEC 60079-7
EN 60079-7
EN 60079-31
IEC 60079-31
Par de apriete pieza de conexión, mín.
2 Nm
Pierścień uszczelniający o przekroju okrągłym
Silikon
rodzaj ochrony z GWDR
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
rozmiar klucza 1
23 mm
Silikon
Tak
skok gwintu
1,5 mm
Stopień ochrony
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
udarność
7 dżuli wg IEC60079-0
uszczelka
Silikon
zakres temperatur roboczych, maks.
70 °C
zakres temperatur roboczych, min.
-60 °C
średnica pierścienia uszczelniającego
20 mm

Klasyfikacje

ETIM 8.0
EC000451
ETIM 9.0
EC000451
ETIM 10.0
EC000451
ECLASS 14.0
27-14-08-05
ECLASS 15.0
27-14-08-05
