Właściwości
| Wersja | Ochrona przeciwprzepięciowa |
| Nr zam. | 2983630000 |

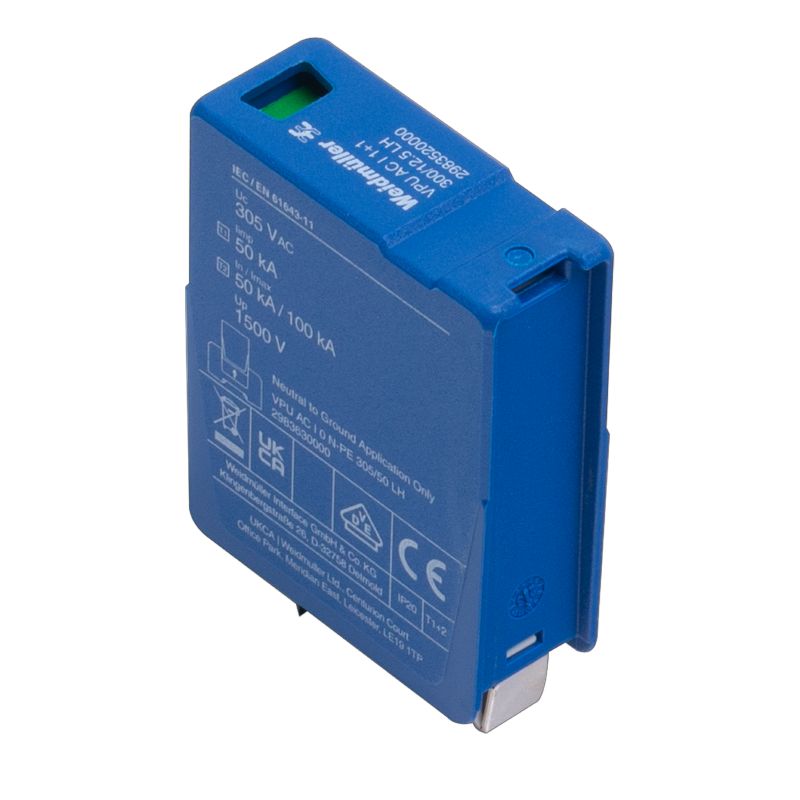

| Typ | VPU AC I 0 N-PE 305/50 LH |
| GTIN (EAN) | 4099986839755 |
| Ilość | 1 szt. |
| Głębokość | 64 mm |
| Głębokość (cale) | 2,52 inch |
| 45 mm | |
| Wysokość (cale) | 1,772 inch |
| Szerokość | 18 mm |
| Szerokość (cale) | 0,709 inch |
| Masa netto | 50,8 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Wilgotność przy temperaturze pracy | 5 - 95% wilgotności względnej |
| MTBF | 15 a |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Nr certyfikatu (cURus) | E3542610000 |
| Barwny |
pomarańczowy
czarny niebieski |
| Forma konstrukcyjna |
Obudowa instalacyjna
Insta IP20 |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 4000 m |
| Stopień ochrony | IP20 po zamontowaniu |
| sygnał akustyczny | Nie |
| Szyna | TS 35 |
| Wykonanie | Ochrona przeciwprzepięciowa |
| Kategoria przepięciowa | IV |
| Stopień zanieczyszczenia | 2 |
| Bezpiecznik | Niepotrzebne |
| czasowe przepięcie - TOV | 442 V |
| Klasa prądu zwarciowego ISCCR | 50 kA |
| klasa wymagań wg EN 61643-11 |
T1
T2 |
| Klasa wymagań zgodnie z IEC 61643-11 |
Typ I
Typ II |
| Koordynacja energii (≤10 m) |
Typ I
Typ II Typ III |
| Liczba biegunów | 1 |
| maksymalne napięcie stałe, Uc (AC) | 300 V |
| Napięcie sieciowe | 230 V / 400 V |
| napięcie znamionowe (AC) | 240 V |
| Normy | IEC61643-11, EN61643-11 |
| Poziom ochrony Up dla IN (N-PE) | ≤ 1500 V |
| poziom ochrony UP żyła - PE | 1 500 V |
| poziom ochrony UP żyła - żyła | 1 500 V |
| Prąd wyładowczy Imaks. (8/20µs) N-PE | 100 kA |
| Prąd wyładowczy In (8/20µs) N-PE | 50 kA |
| Rodzaj napięcia | AC |
| sygnał akustyczny | Nie |
| Zakres częstotliwości, maks. | 60 Hz |
| Zakres częstotliwości, min. | 50 Hz |
| Rodzaj przyłącza | złącze wtykowe |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 35 mm² |
| Rodzaj napięcia | AC |
| Liczba biegunów | 1 |
| Stopień ochrony | IP20 po zamontowaniu |
| Barwny |
pomarańczowy
czarny niebieski |
| Czasokres | 5 lat |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318522) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_316015) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2983630000) |
| Dokumentacja użytkownika | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90756) |
| Katalogi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (cURus) | E3542610000 |
