Właściwości

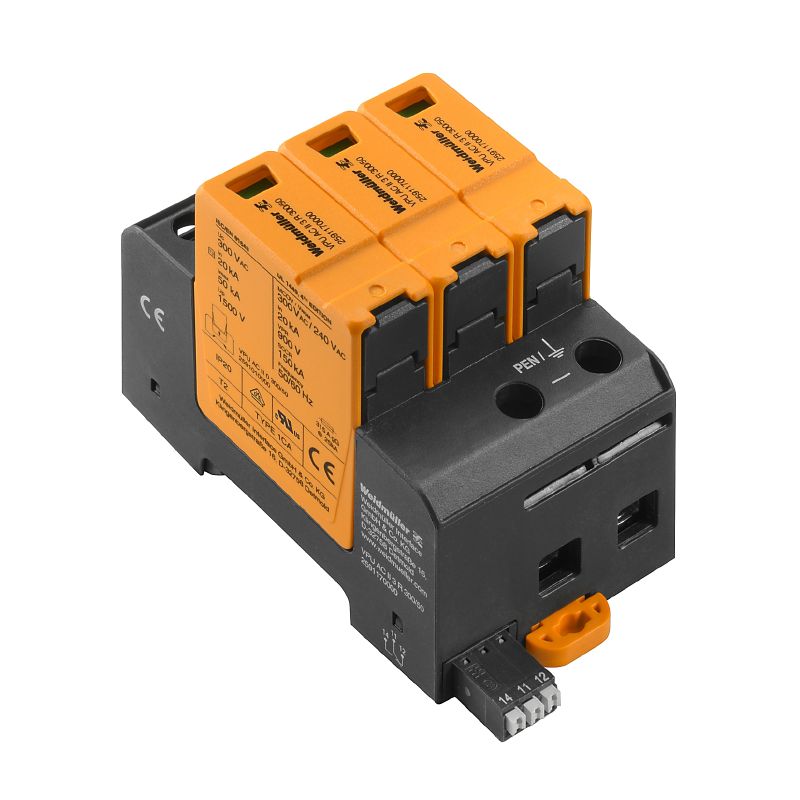

| Wersja | Ochronnik przeciwprzepięciowy, Niskie napięcie, Ochrona przeciwprzepięciowa, z zestykiem zdalnym, TN-C |
| Nr zam. | 2807410000 |
| Typ | VPU AC II F 3 R 300/40 |
| GTIN (EAN) | 4064675275503 |
| Ilość | 1 szt. |
| Głębokość | 68 mm |
| Głębokość (cale) | 2,677 inch |
| Głębokość wraz z szyną DIN | 76 mm |
| Wysokość | 104,5 mm |
| Wysokość (cale) | 4,114 inch |
| Szerokość | 54 mm |
| Szerokość (cale) | 2,126 inch |
| Masa netto | 407 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Wilgotność | 5 - 95% wilgotności względnej |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| długość zdejmowanej izolacji | 8 mm |
| przekrój przyłącza przewodu, jednodrutowy, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| rodzaj przyłącza | PUSH IN |
| Barwny |
pomarańczowy
czarny |
| Forma konstrukcyjna |
Obudowa instalacyjna; 3 TE
Insta IP20 |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 4000 m |
| segment | rozdział energii |
| Stopień ochrony | IP20 po zamontowaniu |
| Szyna | TS 35 |
| Wykonanie |
Ochrona przeciwprzepięciowa
z zestykiem zdalnym |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Bezpiecznik |
Niepotrzebne
dostępne wewnętrznie |
| Czas reakcji | ≤ 25 ns |
| czasowe przepięcie - TOV | 337 V |
| Impuls kombinowany UOC | 6 kV |
| Klasa prądu zwarciowego ISCCR | 100 kA |
| klasa wymagań wg EN 61643-11 |
T2
T3 |
| Klasa wymagań zgodnie z IEC 61643-11 |
Typ II
Typ III |
| Koordynacja energii (≤10 m) |
Typ II
Typ III |
| Liczba biegunów | 3 |
| maksymalne napięcie stałe, Uc (AC) | 300 V |
| Napięcie sieciowe | 230 V / 400 V |
| napięcie znamionowe (AC) | 230 V |
| Normy |
IEC 61643-11
EN 61643-11 |
| Poziom ochrony Up dla IN (L/N-PE) | ≤ 1,5 kV |
| Prąd upływu przy Un | 0,5 mA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-PE | 40 kA |
| Prąd wyładowczy In (8/20µs) przewód-PE | 20 kA |
| Rodzaj napięcia | AC |
| Sieć niskiego napięcia | TN-C |
| Styk sygnalizacyjny | 250 V 1A 1CO |
| Typ SPD |
T2
T3 |
| Zakres częstotliwości, maks. | 60 Hz |
| Zakres częstotliwości, min. | 50 Hz |
| Zdolność wygaszania prądu następczego Ifi | nie uwzględnia się prądu następczego w sieci |
| Długość odizolowania | 18 mm |
| Metoda wykonywania złącz | złącze śrubowe |
| Rodzaj przyłącza | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 18 mm |
| Moment obrotowy dociągający, min. | 3 Nm |
| Moment obrotowy dociągający, maks. | 4,5 Nm |
| Zakres zacisków przyłącza pomiarowego | 16 mm² |
| Zakres zaciskania, min. | 1,5 mm² |
| Zakres zaciskania, maks. | 35 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 35 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 35 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 25 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 25 mm² |
| Rodzaj napięcia | AC |
| Liczba biegunów | 3 |
| Stopień ochrony | IP20 po zamontowaniu |
| Barwny |
pomarańczowy
czarny |
| Czasokres | 5 lat |
| Informacje produktowe | If F1 > 63A gG, then the integrated backup fuse always operates before F1 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_225547) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206092) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2807410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2807410000) |
| Dokumentacja użytkownika | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_294557) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Dopuszczenia |  |
| ROHS | Zgodny |
