Właściwości
| Wersja | Ochronnik przeciwprzepięciowy, Niskie napięcie, Ogranicznik zapasowy, TN-S, TT |
| Nr zam. | 2908550000 |

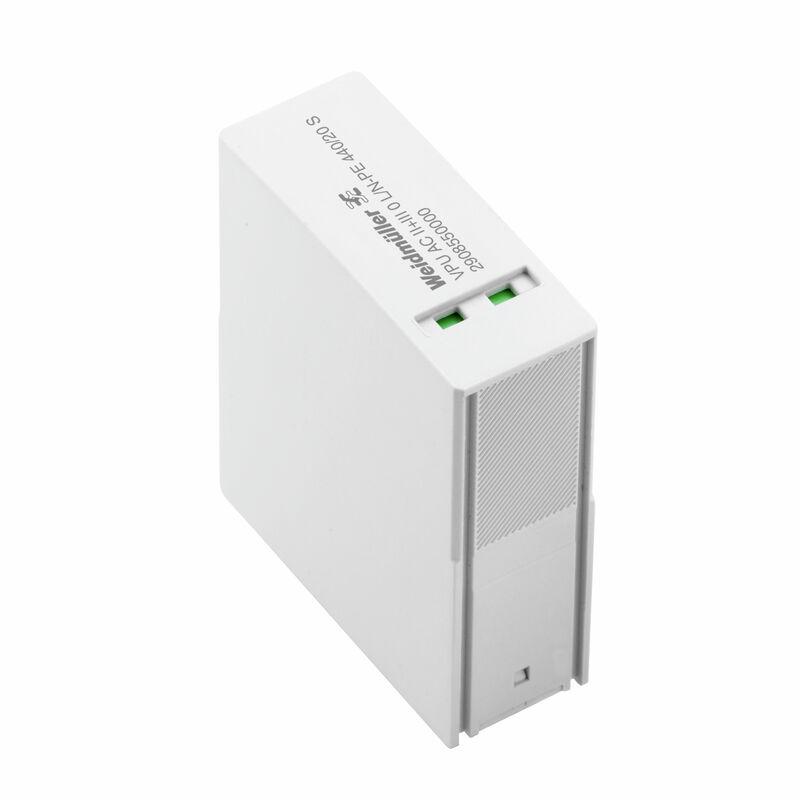

| Typ | VPU AC II+III 0 L/N-PE 440/20 S |
| GTIN (EAN) | 4099986190979 |
| Ilość | 1 szt. |
| Głębokość | 54 mm |
| Głębokość (cale) | 2,126 inch |
| Wysokość | 45,3 mm |
| Wysokość (cale) | 1,783 inch |
| Szerokość | 18 mm |
| Szerokość (cale) | 0,709 inch |
| Masa netto | 75,5 g |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Barwny | szary |
| Forma konstrukcyjna |
Obudowa instalacyjna; 1 TE
Insta IP20 |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 2000 m |
| segment | rozdział energii |
| Stopień ochrony | IP20 po zamontowaniu |
| Szyna | TS 35 |
| Wykonanie | Ogranicznik zapasowy |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Bezpiecznik | Brak konieczności stosowania bezpiecznika ≤ 100 A gG |
| Czas reakcji | ≤ 25 ns |
| czasowe przepięcie - TOV | 440 V |
| Impuls kombinowany UOC | 6 kV |
| Klasa prądu zwarciowego ISCCR | 25 kA |
| klasa wymagań wg EN 61643-11 |
T2
T3 |
| Klasa wymagań zgodnie z IEC 61643-11 |
Typ II
Typ III |
| Liczba biegunów | 1 |
| maksymalne napięcie stałe, Uc (AC) | 440 V |
| napięcie znamionowe (AC) | 230 V |
| Normy |
IEC 61643-11
EN 61643-11 |
| Poziom ochrony Up dla IN (L/N-PE) |
≤ 1,7 kV
≤ 1,4 kV |
| Poziom ochrony Up dla IN (N-PE) | ≤ 1,5 kV |
| Prąd rozładowania (typ III) | 3 kA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-PE | 20 kA |
| Prąd wyładowczy In (8/20µs) przewód-PE | 10 kA |
| Rodzaj napięcia | AC |
| Sieć niskiego napięcia |
TN-S
TT |
| Styk sygnalizacyjny | Nie |
| Zakres częstotliwości, maks. | 60 Hz |
| Zakres częstotliwości, min. | 50 Hz |
| Poziom ochrony UP w IN (L-PE) (typ III) | ≤1 kV |
| Przekrój przyłącza przewodu ochronnego PE, przewód sztywny, maks. | 35 mm² |
| Przekrój przyłącza przewodu ochronnego PE, przewód wielodrutowy, maks. | 35 mm² |
| Metoda wykonywania złącz | złącze śrubowe |
| Rodzaj przyłącza | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 15 mm |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 2,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 10 mm² |
| Rodzaj napięcia | AC |
| Liczba biegunów | 1 |
| Stopień ochrony | IP20 po zamontowaniu |
| Barwny | szary |
| Czasokres | 5 lat |
| Informacje produktowe | Do zastosowania w aplikacjach DC zalecamy zastosowanie bezpiecznika SIBA typ NH2XL aR/aSF DC 1500 V |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531) |
| Specyfikacja przetargowa | [Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) |
| Dokumentacja użytkownika | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| ROHS | Zgodny |
