Właściwości
| Wersja | Ochrona przeciwprzepięciowa, Część dolna, podstawy |
| Nr zam. | 8951810000 |

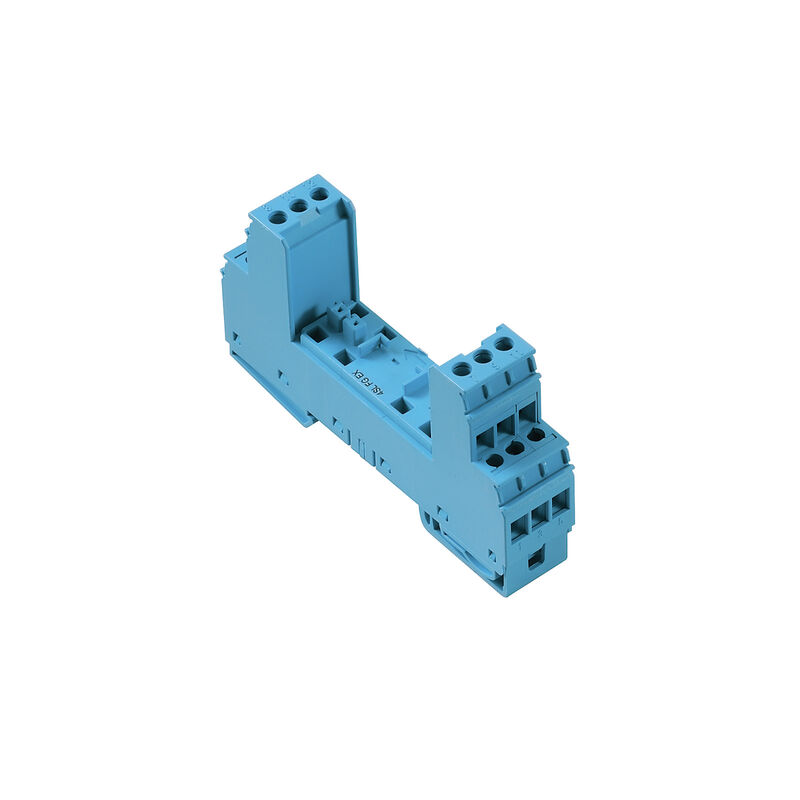

| Typ | VSPC BASE 1CL FG EX |
| GTIN (EAN) | 4032248743056 |
| Ilość | 1 szt. |
| Głębokość | 69 mm |
| Głębokość (cale) | 2,717 inch |
| Wysokość | 90 mm |
| Wysokość (cale) | 3,543 inch |
| Szerokość | 17,8 mm |
| Szerokość (cale) | 0,701 inch |
| Masa netto | 71 g |
| Temperatura magazynowania | -40 °C...80 °C |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Wilgotność | 5...96 % |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| ATEX - oznaczenie pył | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - oznaczenie gaz | II 1 G Ex ia IIC T4… T6 Ga |
| nr certyfikatu (ATEX) | KEMA10ATEX0148X |
| IECEx - oznaczenie pył | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - oznaczenie gaz | II 1 G Ex ia IIC T4… T6 Ga |
| Indukcyjność wewnętrzna, maks. LI | 0 µH |
| Certyfikat UL | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| Grupa gazów A, B | IIC |
| Grupa gazów C | IIB |
| Grupa gazów D | IIA |
| Indukcyjność wewnętrzna, maks. LI | 0 µH |
| Pojemność wewnętrzna, maks. CI | 0 nF |
| Wejście prądowe, maks. II | 250 mA |
| Barwny | Jasnoniebieski |
| Forma konstrukcyjna |
Zacisk
różne |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | Nie |
| segment | mierzenie - sterowanie - regulowanie |
| Stopień ochrony | IP20 |
| Szyna |
TS 35
TS 35 x 7.5 |
| Wykonanie | podstawy |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Normy |
IEC 61643-21
IEC 62305 DIN EN 60079-0.2009 DIN EN 60079-11:2007 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| Prąd upływu przy Un | 0 µA |
| Prąd znamionowy IN | 450 mA |
| Rodzaj napięcia | AC/DC |
| Styk sygnalizacyjny | Nie |
| wytrzymałość napięciowa przy FG względem PE | ≥ 500 V |
| Certyfikat GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Długość odizolowania | 7 mm |
| Rodzaj przyłącza | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 7 mm |
| Moment obrotowy dociągający, min. | 0,5 Nm |
| Moment obrotowy dociągający, maks. | 0,8 Nm |
| Zakres zaciskania, min. | 0,5 mm² |
| Zakres zaciskania, maks. | 4 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 4 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 2,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 2,5 mm² |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Rodzaj napięcia | AC/DC |
| Stopień ochrony | IP20 |
| Barwny | Jasnoniebieski |
| ATEX - oznaczenie pył | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - oznaczenie gaz | II 1 G Ex ia IIC T4… T6 Ga |
| Certyfikat ATEX | [ATEX Certificate](PDF/10ATEX0148X Iss 1 (D+E).PDF) |
| nr certyfikatu (ATEX) | KEMA10ATEX0148X |
| Certyfikat IECEx | [IECEX Zertifikat](PDF/IECExCertificateDEK.pdf) |
| IECEx - oznaczenie pył | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - oznaczenie gaz | II 1 G Ex ia IIC T4… T6 Ga |
| Certyfikat cUL | [cUL Certificate](pdf/VSPC.PDF) |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313773)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35441) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55257) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951810000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951810000) |
| Dokumentacja użytkownika |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342)
[Beipackzettel Atex / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_296372) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
| ETIM 8.0 | EC000472 |
| ETIM 9.0 | EC000472 |
| ECLASS 9.0 | 27-13-08-03 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-03 |
| ECLASS 11.0 | 27-13-08-03 |
| ECLASS 12.0 | 27-17-15-91 |
| ECLASS 13.0 | 27-17-15-91 |
| ECLASS 14.0 | 27-17-15-91 |
| Długa specyfikacja | Element bazowy dla jednej obsługiwanej bez potencjału ziemi żyły podwójnej. Montaż elementu bazowego stanowi stworzenie styku pomiędzy szyną nośną i zintegrowanym iskiernikiem. Poprzez iskiernik następuje wysokoomowe połączenie masy obwodu ochronnego wtyku ochronnego z potencjałem ziemi.. Mechaniczne kodowanie od elementu bazowego do wtyku wg rodzaju obwodu i napięcia znamionowego. Przystosowane do aplikacji ATEX. Element bazowy samokodujący przy pierwszym podłączeniu wtyku ochronnego. Mechaniczne kodowanie od elementu bazowego do wtyku wg rodzaju obwodu i napięcia znamionowego. Element bazowy samokodujący przy pierwszym podłączeniu wtyku ochronnego. Możliwość opisu na wszystkich zaciskach przyłączeniowych |
| Krótka specyfikacja | Element bazowy do umieszczenia wtyku ochronnego dla obsługiwanej bez potencjału ziemi żyły podwójnej, zintegrowany iskiernik do wysokoomowego połączenia masy wtykowego obwodu ochronnego z potencjałem ziemi. Przystosowane do aplikacji ATEX. |
| Dopuszczenia |      |
| ROHS | Zgodny |
