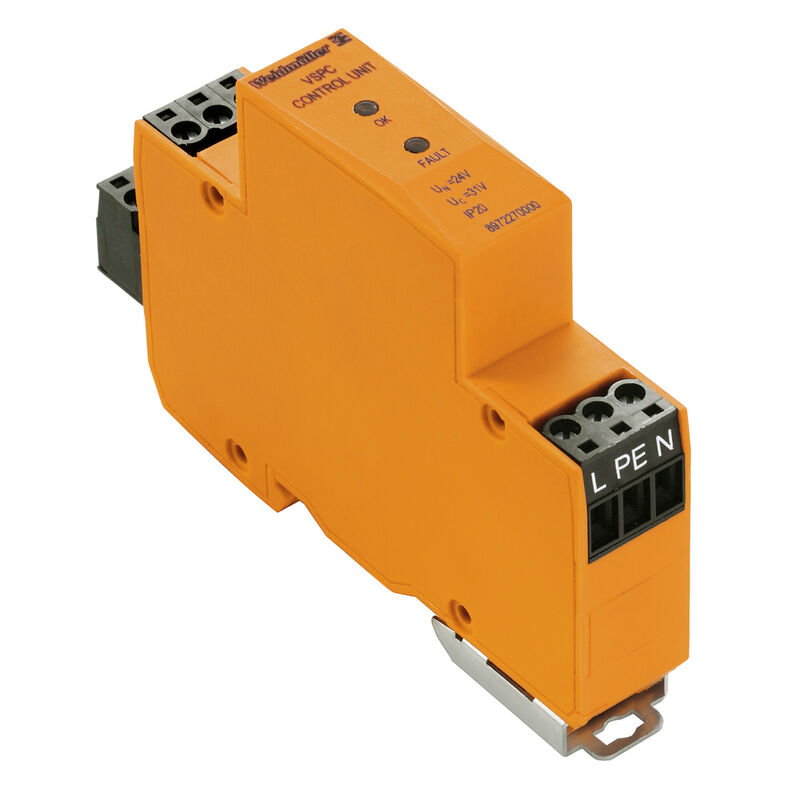

VSPC CONTROL UNIT 24VDC

Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, z funkcją sygnalizacyjną / wskaźnikiem funkcji

Nr. produktu 8972270000

Właściwości

Ogólne dane zamówieniowe

Wersja	Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, z funkcją sygnalizacyjną / wskaźnikiem funkcji
Nr zam.	8972270000
Typ	VSPC CONTROL UNIT 24VDC
GTIN (EAN)	4032248793488
Ilość	1 szt.

Wymiary i masa

Głębokość	71,5 mm
Głębokość (cale)	2,815 inch
Wysokość	102 mm
Wysokość (cale)	4,016 inch
Szerokość	18 mm
Szerokość (cale)	0,709 inch
Masa netto	73,57 g

Temperatury

Temperatura magazynowania	-40 °C...80 °C
Temperatura eksploatacyjna	-40 °C...70 °C
Wilgotność	5...96 %

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	71e97bb7-979f-4330-94c0-20c629bb05e3

dane znamionowe UL

Nr certyfikatu (UL)	E311081
Certyfikat UL	[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

Ochrona danych CSA

Grupa gazów A, B	IIC
Grupa gazów C	IIB
Grupa gazów D	IIA
Indukcyjność wewnętrzna, maks. L_I	300 μH
Napięcie wejściowe, maks. U_i	31 V
Pojemność wewnętrzna, maks. C_I	100 μF
Wejście prądowe, maks. I_I	50 mA

dane ogólne

Barwny	pomarańczowy
czas rozruchu po usunięciu awarii	60 s
Forma konstrukcyjna	Obudowa instalacyjna
segment	mierzenie - sterowanie - regulowanie
Stopień ochrony	IP20
Szyna	TS 35 TS 35 x 7.5
Wykonanie	z funkcją sygnalizacyjną / wskaźnikiem funkcji

koordynacja izolacji zgodnie z EN 50178

Kategoria przepięciowa	III
Stopień zanieczyszczenia	2

Dane znamionowe IEC / EN

czas rozruchu po usunięciu awarii	60 s
Liczba biegunów	1
Maksymalne napięcie stałe, Uc (DC)	30 V
napięcie robocze	24 V
napięcie znamionowe (DC)	24 V
Normy	DIN EN 50178
Prąd roboczy, I_maks.	50 mA
Prąd znamionowy I_N	50 mA
Styk sygnalizacyjny	Nie

Dalsze szczegóły aprobat

Certyfikat GOST

[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Diagnoza

Gotowość eksploatacyjna	LED zielona
Rozpoznawanie przerwania przewodu	LED czerwona/zielona miga
Wskaźnik pracy	LED zielony

Wyjście alarmowe

Napięcie łączeniowe	250 V AC
prąd załączający	1 A
Typ	1 zestyk przełączny

Dane przyłączeniowe

Długość odizolowania	5,5 mm
Rodzaj przyłącza	Złącze śrubowe wtykane
Długość usunięcia izolacji przyłącza pomiarowego	5 mm
Moment obrotowy dociągający, min.	0,5 Nm
Moment obrotowy dociągający, maks.	0,5 Nm
Zakres zaciskania, min.	0,5 mm²
Zakres zaciskania, maks.	2,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.	0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.	2,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.	1,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.	0,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.	2,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.	0,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.	1,5 mm²

Dane ogólne

Liczba biegunów	1
Stopień ochrony	IP20
Barwny	pomarańczowy

Wielkości znamionowe IECEx/ATEX/cUL

Certyfikat cUL

[cUL Certificate](pdf/VSPC.PDF)

Gwarancja

Czasokres

5 lat

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38305)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45808)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8972270000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8972270000)
Dokumentacja użytkownika	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_38746)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC000943
ETIM 7.0	EC000943
ETIM 8.0	EC000943
ETIM 9.0	EC000943
ECLASS 9.0	27-13-08-07
ECLASS 9.1	27-13-08-07
ECLASS 10.0	27-13-08-07
ECLASS 11.0	27-13-08-07
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

Karty specyfikacji przetargowych

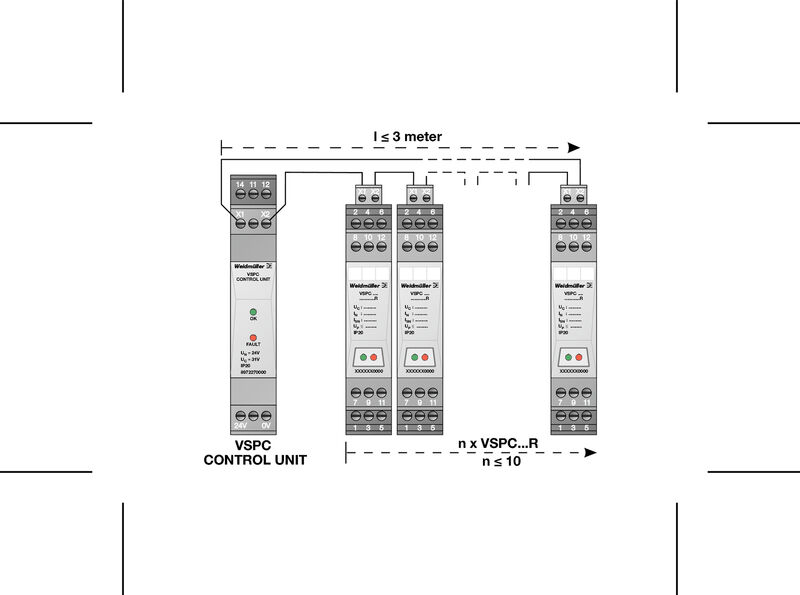

Długa specyfikacja	Jednostka analizująca dla do 10 wtyków ochronnych VSPC R. Z bezpotencjałowym stykiem zgłoszeniowym i zasilaniem. Do tego można podłączyć do 10 modułów bazowych z opcją komunikacji zdalnej i dostarcza on napięcie zasilania.. Awaria jednego z modułów ochronnych powoduje załączenie bezpotencjałowego styku zgłoszeniowego.
Krótka specyfikacja	Jednostka analizująca dla do 10 wtyków ochronnych VSPC BASE R. Z bezpotencjałowym stykiem zgłoszeniowym i zasilaniem.

Dopuszczenia

Dopuszczenia	![CE](/picture/CE.gif) ![CSAEX](/picture/CSAEX.gif) ![UL](/picture/UL.gif)
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (UL)	E311081
