Właściwości
| Wersja | Wielopoziomowy blok zaciskowy, złącze śrubowe, Ciemnobeżowy, 2.5 mm², 24 A, 400 V, liczba przyłączeń: 5, liczba poziomów: 3, TS 35, V-0, Wemid |
| Nr zam. | 1029900000 |
| Typ | WDL 2.5/N/L/PE |
| GTIN (EAN) | 4008190178956 |
| Ilość | 50 szt. |
| Głębokość | 48 mm |
| Głębokość (cale) | 1,89 inch |
| Głębokość wraz z szyną DIN | 49 mm |
| Wysokość | 90 mm |
| Wysokość (cale) | 3,543 inch |
| Szerokość | 6,1 mm |
| Szerokość (cale) | 0,24 inch |
| Masa netto | 17,877 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie |
Złącze śrubowe

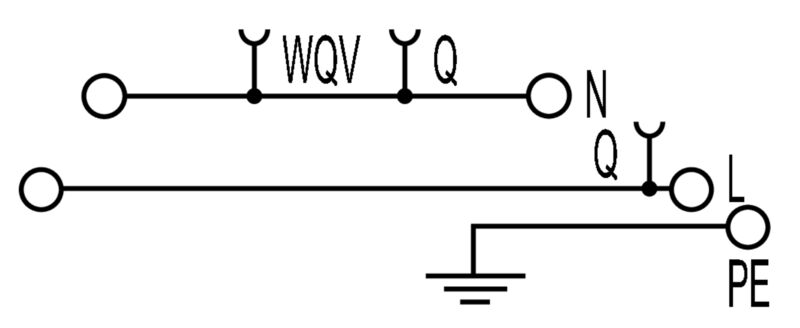

Złącze przewodów N, L i PE do przykręcanego połączenia poprzecznego wolne z jednej strony |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 3 |
| liczba poziomów | 3 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Tak |
| Szyna | TS 35 |
| Funkcja N | Tak |
| Funkcja PE | Tak |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, 2 zaciskane przewody, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, 2 zaciskane przewody, min. | 0,5 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Długość odizolowania | 8 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 5 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 0,6 Nm |
| Moment obrotowy dociągający, min. | 0,4 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 4 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 |
A3
A4 |
| stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS | 1 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zaciskany przewód |
|
| Zakres zaciskania, maks. | 4 mm² |
| Zakres zaciskania, min. | 0,13 mm² |
| śruba dociskowa | M 2,5 |
| Maks. przekrój przewodu (CSA) | 12 AWG |
| Min. przekrój przewodu (CSA) | 26 AWG |
| Napięcie rozm. B (CSA) | 300 V |
| Napięcie rozm. D (CSA) | 300 V |
| Nr certyfikatu (CSA) | 12400-296 |
| Prąd Gr B (CSA) | 10 A |
| Prąd Gr D (CSA) | 10 A |
| Normy | IEC 60947-7-1 (-7-2) |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 2,5 mm² |
| Napięcie znamionowe | 400 V |
| Znamionowe napięcie stałe | 400 V |
| Prąd znamionowy | 24 A |
| Prąd przy maksymalnym oprzewodowaniu | 32 A |
| Normy | IEC 60947-7-1 (-7-2) |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
| Znamionowe napięcie udarowe | 4 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
| Napięcie znamionowe (L / L) | 400 V |
| Napięcie znamionowe (L / N) | 250 V |
| Napięcie znamionowe (L / PE) | 250 V |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (UR) | 300 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr C (UR) | 15 A |
| Wielkość przewodu Factory wiring max (UR) | 12 AWG |
| Wielkość przewodu Factory wiring min (UR) | 26 AWG |
| Wielkość przewodu Field wiring max (UR) | 12 AWG |
| Wielkość przewodu Field wiring min (UR) | 22 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156115)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37388) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59753) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1029900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1029900000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1029900000&norm=0) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| Dopuszczenia |      |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
