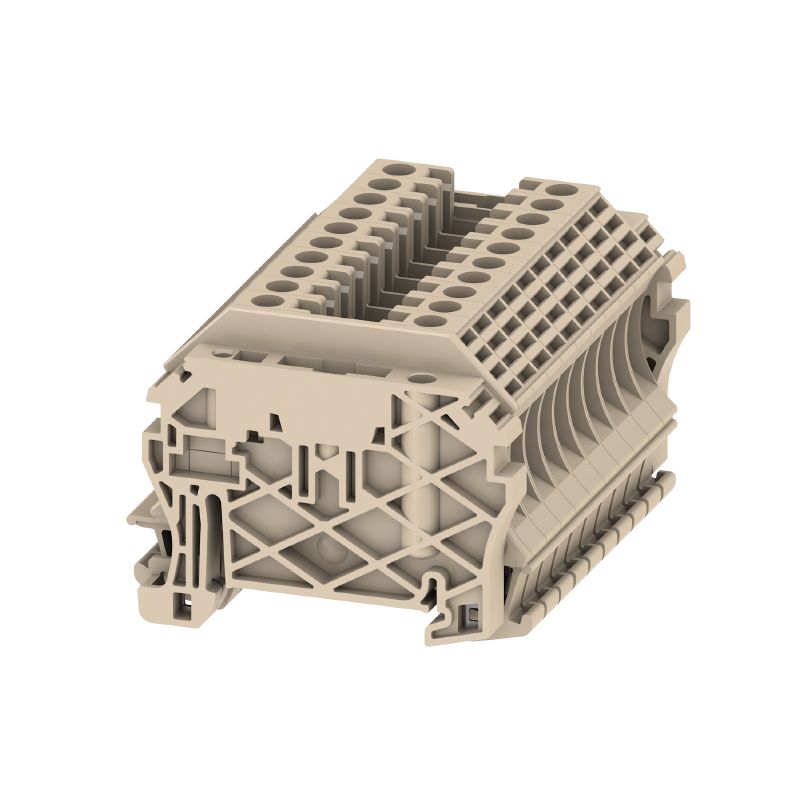

WDU 4 PACK — Zdjęcie produktu

Podobny do przedstawionego na ilustracji

Pobierz kartę katalogową Produkty pokrewne

WDU 4 PACK

Blok zacisku przelotowego, złącze śrubowe, Ciemnobeżowy, 4 mm², 24 A, 800 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C

Nr. produktu 1781730000

Właściwości

Ogólne dane zamówieniowe

Wersja	Blok zacisku przelotowego, złącze śrubowe, Ciemnobeżowy, 4 mm², 24 A, 800 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
Nr zam.	1781730000
Typ	WDU 4 PACK
GTIN (EAN)	4032248174690
Ilość	1 szt.

Wymiary i masa

Głębokość	46,5 mm
Głębokość (cale)	1,831 inch
Głębokość wraz z szyną DIN	47 mm
Wysokość	46,5 mm
Wysokość (cale)	1,831 inch
Szerokość	69 mm
Szerokość (cale)	2,717 inch
Masa netto	150 g

Temperatury

Temperatura magazynowania	-25 °C...55 °C
Zakres temperatury stosowania	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
długotrwała temperatura użytkowa, min.	-60 °C
długotrwała temperatura użytkowa, maks.	130 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

dane tworzywa

tworzywo	Wemid
Barwny	Ciemnobeżowy
Klasa palności wg UL 94	V-0

Dane znamionowe IECEx/ATEX

nr certyfikatu (ATEX)	DEMKO14ATEX1338U
Nr certyfikatu (IECEX)	IECEXULD14.0005U
Napięcie maks. (ATEX)	690 V
Prąd (ATEX)	32 A
Maks. przekrój przewodu (ATEX)	4 mm²
Napięcie maks. (IECEX)	690 V
Prąd (IECEX)	32 A
Maks. przekrój przewodu (IECEX)	4 mm²
Zakres temperatury stosowania	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Oznakowanie EN 60079-7	Ex eb II C Gb
Etykieta Ex 2014/34/WE	II 2 G D

parametry systemu

Wykonanie	Złącze śrubowe do poprzecznych złącz wtykowych do przykręcanego połączenia poprzecznego wolne z jednej strony
niezbędna płyta zamykająca	Tak
Liczba potencjałów	1
liczba poziomów	1
liczba zacisków na poziom	2
Liczba potencjałów w rzędzie	1
poziomy wewnętrznie zmostkowane	Nie
Przyłącze PE	Nie
Szyna	TS 35
Funkcja N	Nie
Funkcja PE	Nie
Funkcja PEN	Nie

dalsze dane techniczne

rodzaj montażu	wciskany
wersja przetestowana pod kątem eksplozji	Tak

Przewody zaciskane (kolejne przyłącze)

Rodzaj przyłącza, kolejne przyłącze

złącze śrubowe

przewody zaciskane (złącze wymiarowane)

Długość odizolowania	10 mm
liczba przyłączeń	2
Maks. przekrój przyłącza, przewód wielodrutowy, maks.	4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.	0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.	4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.	0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.	4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.	0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.	0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.	6 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.	6 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.	0,5 mm²
Rodzaj przyłącza	złącze śrubowe
Zaciskany przewód	Dane przyłącza: Złącze śrubowe Przekrój poprzeczny przyłączanego przewodu: Typ: jednodrutowe, H05(07) V-U min.: 0,5 mm² maks.: 6 mm² znamionowy: 4 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: min.: 10 mm maks.: 10 mm znamionowy: 10 mm Moment dokręcający: min.: 0,5 Nm maks.: 1 Nm Dane przyłącza: Złącze śrubowe Przekrój poprzeczny przyłączanego przewodu: Typ: wielodrutowe, H07V-R min.: 1,5 mm² maks.: 6 mm² znamionowy: 4 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: min.: 10 mm maks.: 10 mm znamionowy: 10 mm Moment dokręcający: min.: 0,5 Nm maks.: 1 Nm Dane przyłącza: Złącze śrubowe Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe, H05(07) V-K min.: 0,5 Nm maks.: 6 Nm znamionowy: 4 Nm przewód i końcówka tulejkowa: Długość zdejmowania izolacji: min.: 10 mm maks.: 10 mm znamionowy: 10 mm Moment dokręcający: min.: 0,5 Nm maks.: 1 Nm
śruba dociskowa	M 3

Informacje ogólne

Normy	IEC 60947-7-1
Szyna	TS 35

dane znamionowe

Przekrój pomiarowy	4 mm²
Napięcie znamionowe	800 V
Znamionowe napięcie stałe	800 V
Prąd znamionowy	24 A
Normy	IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x	1 mΩ
Moc stratna zgodnie z wymaganiami IEC 60947-7-x	1,02 W

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Dokumentacja użytkownika	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Dopuszczenia

Dopuszczenia	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Zgodny
