Właściwości
| Wersja | Blok zacisku przelotowego, złącze śrubowe, Ciemnobeżowy, 6 mm², 41 A, 690 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 32, TS 35, V-0, Wemid, 130 °C |
| Nr zam. | 9537470000 |

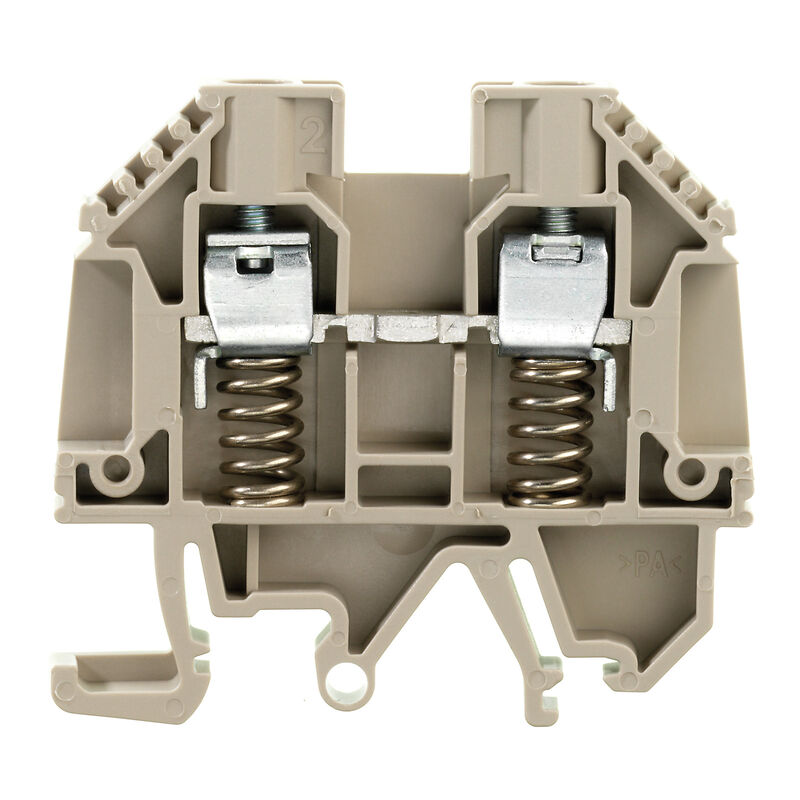

| Typ | WDU 6 SL/EN |
| GTIN (EAN) | 4008190026097 |
| Ilość | 50 szt. |
| Głębokość | 51,1 mm |
| Głębokość (cale) | 2,012 inch |
| Głębokość wraz z szyną DIN | 55 mm |
| Wysokość | 60 mm |
| Wysokość (cale) | 2,362 inch |
| Szerokość | 7,9 mm |
| Szerokość (cale) | 0,311 inch |
| Masa netto | 17,96 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO14ATEX1338U |
| Nr certyfikatu (IECEX) | IECEXULD14.0005U |
| Napięcie maks. (ATEX) | 440 V |
| Prąd (ATEX) | 40 A |
| Maks. przekrój przewodu (ATEX) | 6 mm² |
| Napięcie maks. (IECEX) | 440 V |
| Prąd (IECEX) | 40 A |
| Maks. przekrój przewodu (IECEX) | 6 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
z zaciskiem sprężynowym do przykręcanego połączenia poprzecznego do poprzecznych złącz wtykowych wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna |
TS 32
TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Długość odizolowania | 16 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Moment obrotowy dociągający, maks. | 1,6 Nm |
| Moment obrotowy dociągający, min. | 0,8 Nm |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A5 |
| Wielkość ostrza | 0,8 x 4,0 mm |
| Zakres zaciskania, maks. | 6 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| śruba dociskowa | M 3,5 |
| Maks. przekrój przewodu (CSA) | 8 AWG |
| Min. przekrój przewodu (CSA) | 20 AWG |
| Napięcie rozm. B (CSA) | 300 V |
| Napięcie rozm. C (CSA) | 300 V |
| Napięcie rozm. D (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-1057876 |
| Prąd Gr B (CSA) | 45 A |
| Prąd Gr C (CSA) | 45 A |
| Prąd Gr D (CSA) | 5 A |
| Normy | IEC 60947-7-1 |
| Szyna |
TS 32
TS 35 |
| Przekrój pomiarowy | 6 mm² |
| Napięcie znamionowe | 690 V |
| Znamionowe napięcie stałe | 690 V |
| Prąd znamionowy | 41 A |
| Prąd przy maksymalnym oprzewodowaniu | 57 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,78 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,31 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (UR) | 150 V |
| Napięcie rozm. D (UR) | 300 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr C (UR) | 50 A |
| Prąd Gr D (UR) | 10 A |
| Wielkość przewodu Factory wiring max (UR) | 8 AWG |
| Wielkość przewodu Factory wiring min (UR) | 20 AWG |
| Wielkość przewodu Field wiring max (UR) | 8 AWG |
| Wielkość przewodu Field wiring min (UR) | 20 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35708)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37189) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66864) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9537470000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9537470000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9537470000&norm=0) |
| Dokumentacja użytkownika |
[NTI WDU/WPE 6 SL EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_35567)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |           |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
