Właściwości
| Wersja | Blok zacisku przelotowego, złącze śrubowe, Ciemnobeżowy, 95 mm², 232 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C |
| Nr zam. | 1024600000 |

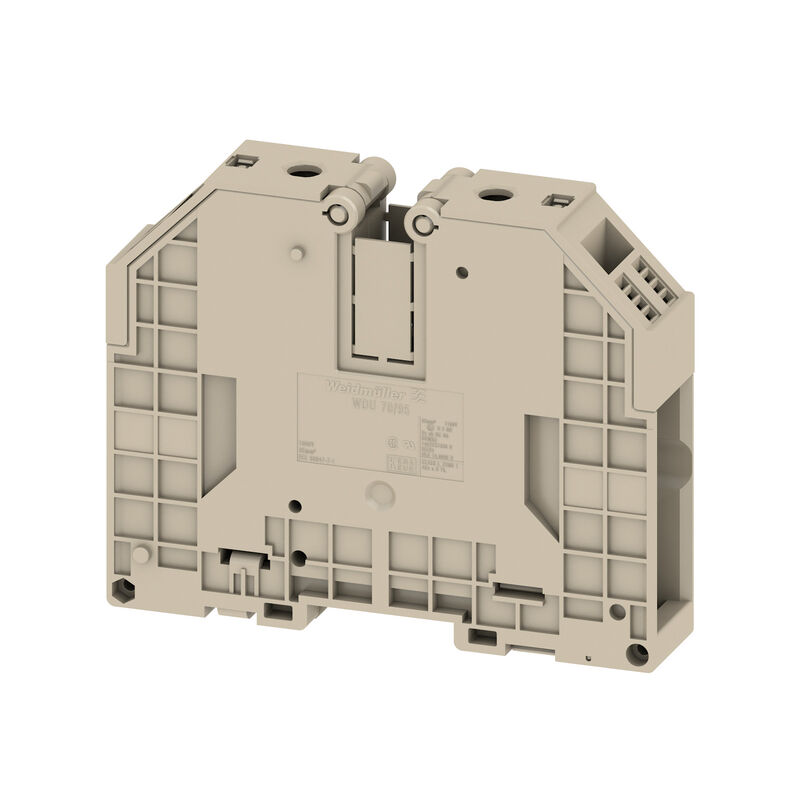

| Typ | WDU 70/95 |
| GTIN (EAN) | 4008190105990 |
| Ilość | 10 szt. |
| Głębokość | 107 mm |
| Głębokość (cale) | 4,213 inch |
| Głębokość wraz z szyną DIN | 115,5 mm |
| Wysokość | 132 mm |
| Wysokość (cale) | 5,197 inch |
| Szerokość | 27 mm |
| Szerokość (cale) | 1,063 inch |
| Masa netto | 330,89 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO14ATEX1338U |
| Nr certyfikatu (IECEX) | IECEXULD14.0005U |
| Napięcie maks. (ATEX) | 1100 V |
| Prąd (ATEX) | 218 A |
| Maks. przekrój przewodu (ATEX) | 95 mm² |
| Napięcie maks. (IECEX) | 1100 V |
| Prąd (IECEX) | 218 A |
| Maks. przekrój przewodu (IECEX) | 95 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
do przykręcanego połączenia poprzecznego zamknięte |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 35 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 16 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 35 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 16 mm² |
| Przekrój przyłącza przewodu, wielodrutowy, 2 zaciskane przewody, max. | 35 mm² |
| Przekrój przyłącza przewodu, wielodrutowy, 2 zaciskane przewody, min. | 16 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | zamknięta |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Wskazówka montażowa | montaż bezpośredni |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Długość odizolowania | 30 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 120 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 16 mm² |
| Moment obrotowy dociągający, maks. | 12 Nm |
| Moment obrotowy dociągający, min. | 6 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 6 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 95 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 16 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 50 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 16 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 16 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 95 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 16 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 2/0 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | B12 |
| Wielkość ostrza | S6 (DIN 6911) |
| Zakres zaciskania, maks. | 120 mm² |
| Zakres zaciskania, min. | 13,3 mm² |
| śruba dociskowa | M 8 |
| Maks. przekrój przewodu (CSA) | 00 AWG |
| Min. przekrój przewodu (CSA) | 6 AWG |
| Napięcie rozm. B (CSA) | 600 V |
| Napięcie rozm. C (CSA) | 600 V |
| Napięcie rozm. D (CSA) | 600 V |
| Nr certyfikatu (CSA) | 12400-242 |
| Prąd Gr B (CSA) | 205 A |
| Prąd Gr C (CSA) | 205 A |
| Prąd Gr D (CSA) | 5 A |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 6 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 2/0 |
| Szyna | TS 35 |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy | 95 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie stałe | 1 000 V |
| Prąd znamionowy | 232 A |
| Prąd przy maksymalnym oprzewodowaniu | 232 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,14 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 7,42 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (UR) | 1000 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr C (UR) | 175 A |
| Wielkość przewodu Factory wiring max (UR) | 00 AWG |
| Wielkość przewodu Factory wiring min (UR) | 6 AWG |
| Wielkość przewodu Field wiring max (UR) | 00 AWG |
| Wielkość przewodu Field wiring min (UR) | 6 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35472)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35992) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152186) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153734) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59651) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1024600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1024600000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1024600000&norm=0) |
| Dokumentacja użytkownika |
[Beipackzettel_WDU70-95_120-150.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35400)
[NTI WDU/ WPE 70/95](https://mdcop.weidmueller.com/mediadelivery/asset/900_35451) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_150061) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |                |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
