Właściwości
| Wykonanie | Blok zaciskowy, złącze śrubowe, 4 mm², 250 V, 120 mA, TS 35, Ciemnobeżowy |
| Nr zam. | 8161820000 |

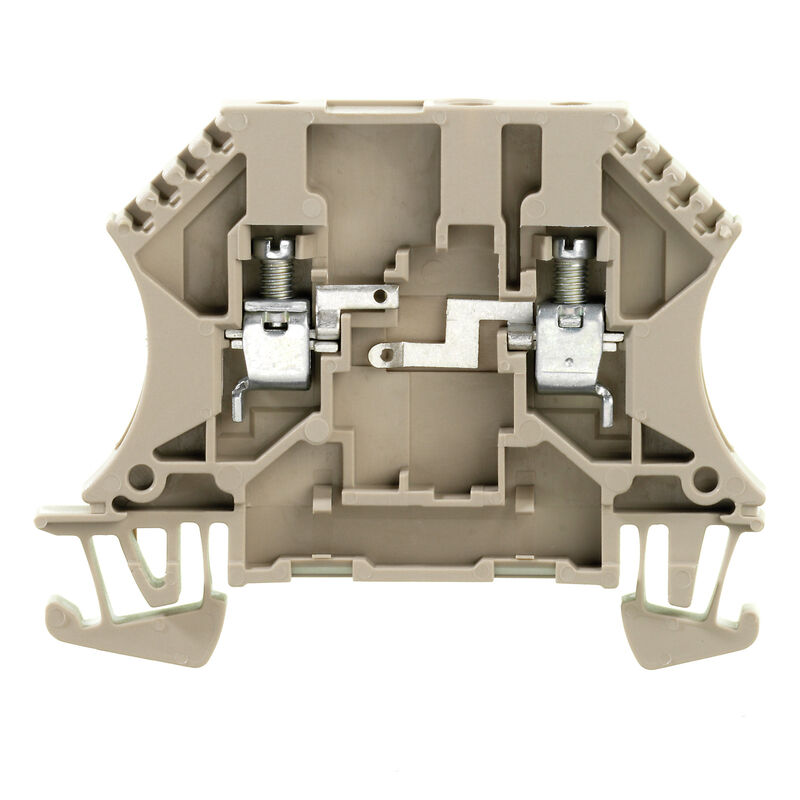

| Typ | WDUL 4 |
| GTIN (EAN) | 4008190348250 |
| Ilość | 10 szt. |
| Głębokość | 46,5 mm |
| Głębokość (cale) | 1,831 inch |
| Głębokość wraz z szyną DIN | 47 mm |
| Wysokość | 60 mm |
| Wysokość (cale) | 2,362 inch |
| Szerokość | 6,5 mm |
| Szerokość (cale) | 0,256 inch |
| Masa netto | 11,5 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| REACH SVHC | / |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie |
Złącze śrubowe
zaciski kompensacyjne Z rezystorem wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Długość odizolowania | 9 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, cienki przewód wielodrutowy, maks. | 4 mm² |
| Maks. przekrój przyłącza, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 0,8 Nm |
| Moment obrotowy dociągający, min. | 0,6 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A4 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 6 mm² |
| Zakres zaciskania, min. | 0,13 mm² |
| śruba dociskowa | M 3 |
| przesunięcie TS 35 | 32 mm |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 4 mm² |
| Napięcie znamionowe | 250 V |
| Prąd znamionowy | 120 mA |
| Prąd przy maksymalnym oprzewodowaniu | 6 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1 mΩ |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,02 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Informacje produktowe | Uwzględnij dopuszczalną temperaturę roboczą w trybie ciągłym |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37154)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66668) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8161820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8161820000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8161820000&norm=0) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| Dopuszczenia |   |
| ROHS | Zgodny |
