Właściwości
| Wersja | Zaciski śrubowe (złączki specjalne), Przelotowa rzędowa listwa zaciskowa, Przekrój pomiarowy: 50 mm², Przyłącze sworzniowe |
| Nr zam. | 1789780000 |
| Typ | WF 8/2BZ |
| GTIN (EAN) | 4032248251148 |
| Ilość | 25 szt. |
| Głębokość | 63,5 mm |
| Głębokość (cale) | 2,5 inch |
| Wysokość | 67 mm |
| Wysokość (cale) | 2,638 inch |
| Szerokość | 22,8 mm |
| Szerokość (cale) | 0,898 inch |
| Masa netto | 123 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Nie |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 3 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| otwarte strony | otwarty |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| 2 x końcówka przewodu DIN 46 234 | 2,5...50 mm² |
| 2 x końcówka przewodu DIN 46 235 | 6...35 mm² |
| Końcówka przewodu DIN 46 234 | 2,5...50 mm² |
| Końcówka przewodu DIN 46 235 | 6...35 mm² |
| liczba przyłączeń | 3 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 50 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 2,5 mm² |
| Moment obrotowy dociągający, maks. | 12 Nm |
| Moment obrotowy dociągający, min. | 6 Nm |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 50 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 50 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 2,5 mm² |
| Rodzaj przyłącza | Przyłącze sworzniowe |
| Wielkość kołka dla przyłącza płaskiego | M 8 |
| Zakres zaciskania, maks. | 50 mm² |
| Zakres zaciskania, min. | 2,5 mm² |
| Napięcie rozm. C (CSA) | 1000 V |
| Nr certyfikatu (CSA) | 200039-1244019 |
| Prąd Gr C (CSA) | 150 A |
| Szyna | TS 35 |
| Przekrój pomiarowy | 50 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie stałe | 1 000 V |
| Prąd znamionowy | 150 A |
| Prąd przy maksymalnym oprzewodowaniu | 150 A |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,21 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 4,8 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (cURus) | 1000 V |
| Nr certyfikatu (cURus) | E60693 |
| Prąd rozm. C (cURus) | 150 A |
| Wielkość przewodu Factory wiring max (cURus) | 0 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 0 AWG |

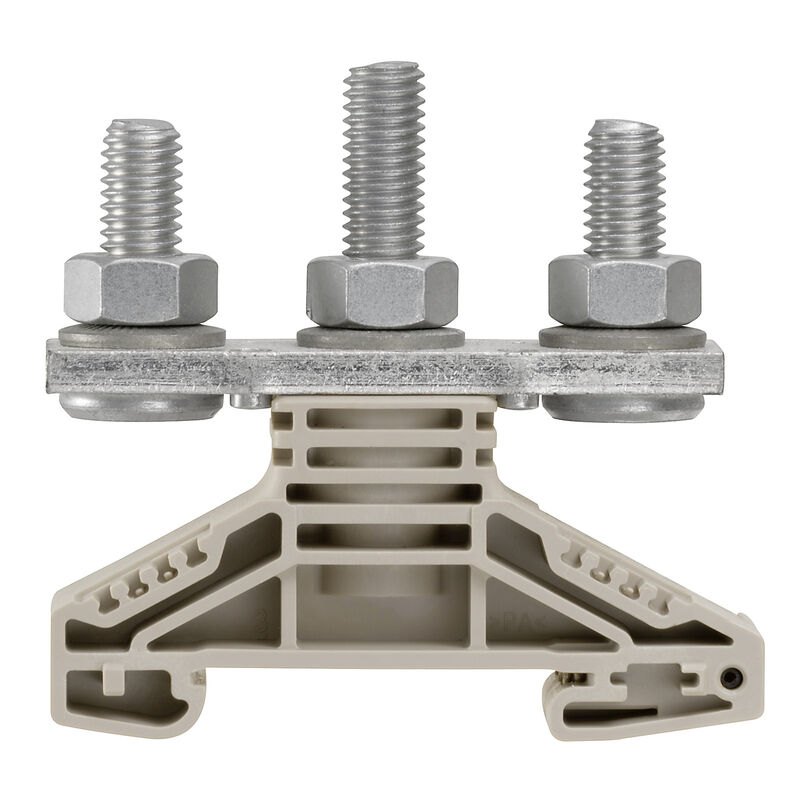

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89225)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89226) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37296) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63737) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1789780000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1789780000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |      |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
