Właściwości
| Wersja | Zaciski śrubowe (złączki specjalne), Przelotowa rzędowa listwa zaciskowa, Przekrój pomiarowy: 185 mm², Przyłącze sworzniowe |
| Nr zam. | 1028680000 |

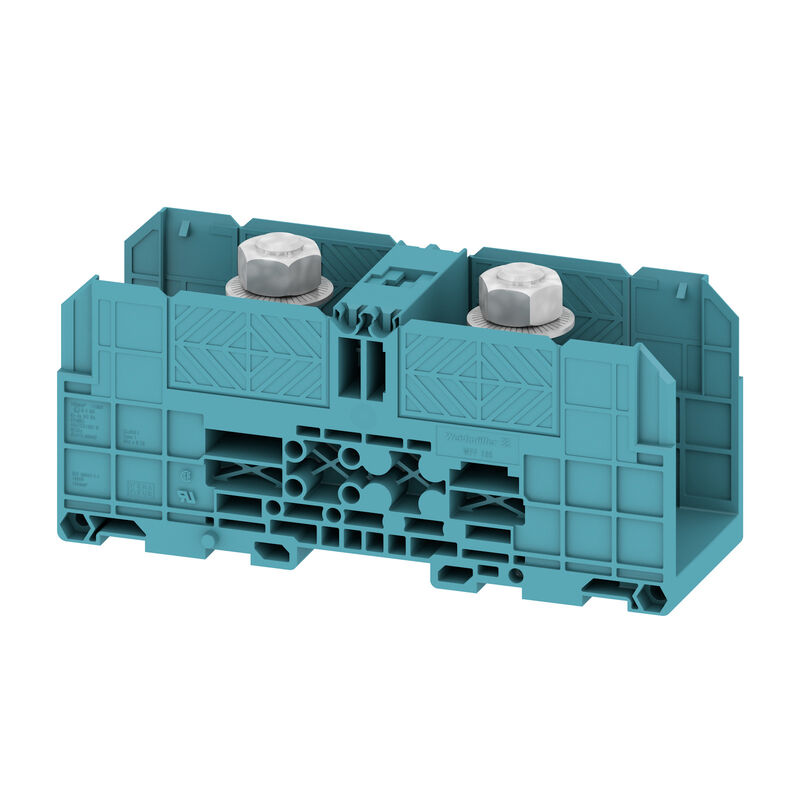

| Typ | WFF 185 BL |
| GTIN (EAN) | 4008190061005 |
| Ilość | 4 szt. |
| Głębokość | 89,5 mm |
| Głębokość (cale) | 3,524 inch |
| Głębokość wraz z szyną DIN | 87 mm |
| Wysokość | 163 mm |
| Wysokość (cale) | 6,417 inch |
| Szerokość | 55 mm |
| Szerokość (cale) | 2,165 inch |
| Masa netto | 409,39 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| REACH SVHC | / |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| tworzywo | Wemid |
| Barwny | niebieski |
| Klasa palności wg UL 94 | V-0 |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| niezbędna płyta zamykająca | Nie |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| liczba identycznych złączy | 1 |
| otwarte strony | zamknięta |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| 2 x końcówka przewodu DIN 46 234 | 10 - 185 mm² |
| 2 x końcówka przewodu DIN 46 235 | 25...185 mm² |
| Końcówka przewodu DIN 46 234 | 10...240 mm² |
| Końcówka przewodu DIN 46 235 | 25...240 mm² |
| liczba przyłączeń | 2 |
| Moment obrotowy dociągający, maks. | 31 Nm |
| Moment obrotowy dociągający, min. | 14 Nm |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 240 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 10 mm² |
| Rodzaj przyłącza | Przyłącze sworzniowe |
| Wielkość kołka dla przyłącza płaskiego | M 12 |
| Zakres zaciskania, maks. | 240 mm² |
| Zakres zaciskania, min. | 10 mm² |
| Maks. przekrój przewodu (CSA) | 500 kcmil |
| Min. przekrój przewodu (CSA) | 8 AWG |
| Napięcie rozm. C (CSA) | 600 V |
| Napięcie rozm. D (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-1244019 |
| Prąd Gr C (CSA) | 360 A |
| Prąd Gr D (CSA) | 5 A |
| Szyna | TS 35 |
| Przekrój pomiarowy | 185 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie stałe | 1 500 V |
| Prąd znamionowy | 353 A |
| Prąd przy maksymalnym oprzewodowaniu | 415 A |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,09 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 11,3 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (UR) | 1000 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr C (UR) | 380 A |
| Wielkość przewodu Factory wiring max (UR) | 500 AWG |
| Wielkość przewodu Factory wiring min (UR) | 8 AWG |
| Wielkość przewodu Field wiring max (UR) | 500 AWG |
| Wielkość przewodu Field wiring min (UR) | 8 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35701)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253982) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89217) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156119) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178480) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207457) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207458) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253983) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37290) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59722) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1028680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1028680000) |
| Powiadomienie o zmianie produktu | [PCN WFF](https://mdcop.weidmueller.com/mediadelivery/asset/900_296476) |
| Dokumentacja użytkownika |
[Cross Connection Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_39461)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [WFF range for 1500 VDC applications](https://mdcop.weidmueller.com/mediadelivery/asset/900_156620) [DIRECT MOUNTING WFF TERMINAL BLOCKS](https://mdcop.weidmueller.com/mediadelivery/asset/900_164386) [NTI WFF 185](https://mdcop.weidmueller.com/mediadelivery/asset/900_245464) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |           |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
