WFF 300

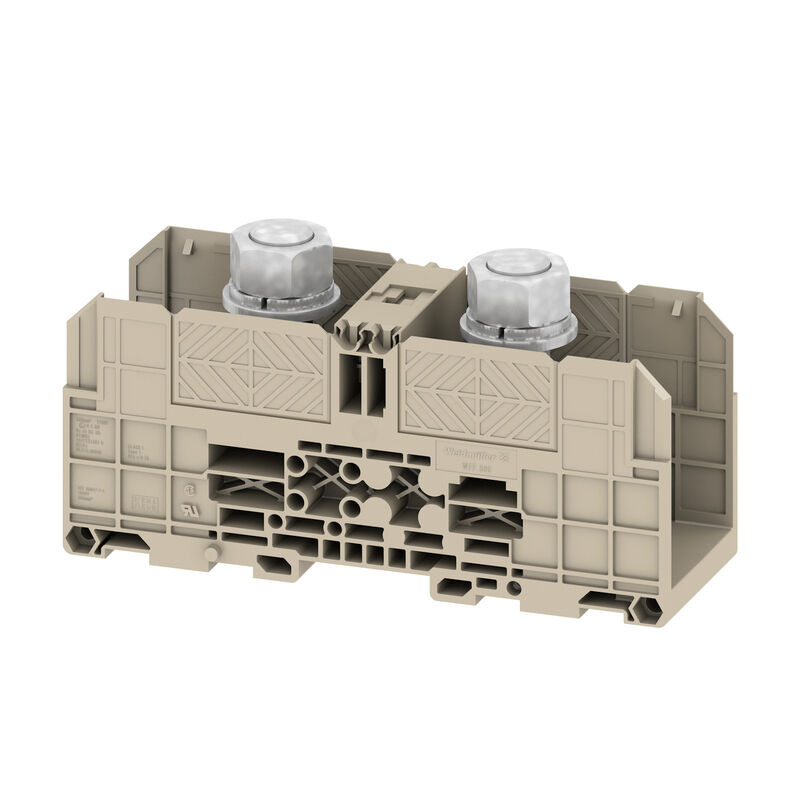

Product image
WFF 300

WFF 300

Bolt-type screw terminals, Feed-through terminal, Rated cross-section: 300 mm², Threaded stud connection

Produkt ID 1028700000
Åbn i konfiguratoren
Download datablad Engineering-support Produktdownloads
Tilbehør 19 Anvendte produkter 1056
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Additional technical data Klämbara ledare (Märkanslutning) CSA rating data General Rating data UL rating data Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693
Сертификат № (cURusEX)
E184763

General ordering data

Wersja
Bolt-type screw terminals, Feed-through terminal, Rated cross-section: 300 mm², Threaded stud connection
Nr zam.
1028700000
Typ
WFF 300
GTIN (EAN)
4008190165017
Ilość
4 Styk

Dimensions and weights

Głębokość
85,5 mm
Depth (inches)
3,366 inch
Depth including DIN rail
94 mm
Wysokość
163 mm
Height (inches)
6,417 inch
Szerokość
55 mm
Width (inches)
2,165 inch
Масса нетто
540,205 g

Temperatures

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Основной материал
Wemid
Цветовой код
dark beige
Класс пожаростойкости UL 94
V-0

Rating data IECEx/ATEX

Oznakowanie EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

Требуется концевая пластина
No
Количество независимых точек подключения
1
Number of levels
1
Number of clamping points per level
2
Уровни с внутр. перемычками
No
Соединение PE
No
Укомплектованная монтажная рейка
TS 35

Additional technical data

Вид монтажа
Snap-on
Количество одинаковых клемм
1
Открытые страницы
closed
Проверенное на взрывозащищенность исполнение
Yes

Klämbara ledare (Märkanslutning)

2 x końcówka przewodu DIN 46 234
25...240 mm²
2 x końcówka przewodu DIN 46 235
50...300 mm²
kierunek podłączenia
on side
Końcówka przewodu DIN 46 234
25...240 mm²
Końcówka przewodu DIN 46 235
50...300 mm²
liczba przyłączeń
2
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
25 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
300 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
25 mm²
Moment obrotowy dociągający, maks.
60 Nm
Moment obrotowy dociągający, min.
25 Nm
przekrój przyłącza przewodu AWG, min.
AWG 3
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
25 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
25 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
25 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
300 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
300 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
25 mm²
przekrój przyłączeniowy przewodu AWG, maks.
kcmil 500
Rodzaj przyłącza
Threaded stud connection
Wielkość kołka dla przyłącza płaskiego
M 16
Zakres zaciskania, maks.
300 mm²
Zakres zaciskania, min.
25 mm²

CSA rating data

Maks. przekrój przewodu (CSA)
600 kcmil
Napięcie rozm. C (CSA)
600 V
Nr certyfikatu (CSA)
200039-1244019
Prąd Gr C (CSA)
510 A
Поперечное сечение провода, мин. (CSA)
6 AWG

General

Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 3
przekrój przyłączeniowy przewodu AWG, maks.
kcmil 500
Szyna montażowa
TS 35

Rating data

Расчетное сечение
300 mm²
Номинальное напряжение
1 000 V
Номинальное напряжение пост. тока
1 500 V
Номинальный ток
520 A
Ток при макс. проводнике
520 A
Нормы
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
0,06 mΩ
Номинальное импульсное напряжение
8 kV
Потери мощности по стандарту IEC 60947-7-x
16,64 W
Pollution severity
3

UL rating data

Напряжение, класс C (UR)
1000 V
Разм. провода Заводская электропроводка, макс. (UR)
600 kcmil
Разм. провода Заводская электропроводка, мин. (UR)
6 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)
600 kcmil
Разм. провода Электропроводка полевого уровня, мин. (UR)
6 AWG
Сертификат № (UR)
E60693
Ток, разм. С
500 A

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
