WGKV 10 GY BX

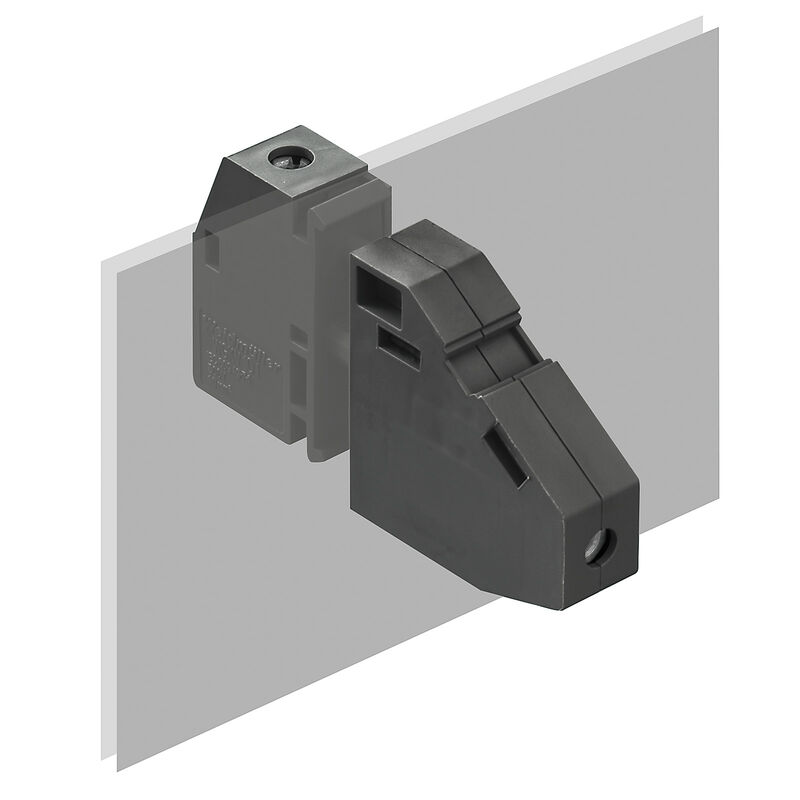

Produktillustration
Avbildning liknande
WGKV 10 GY BX

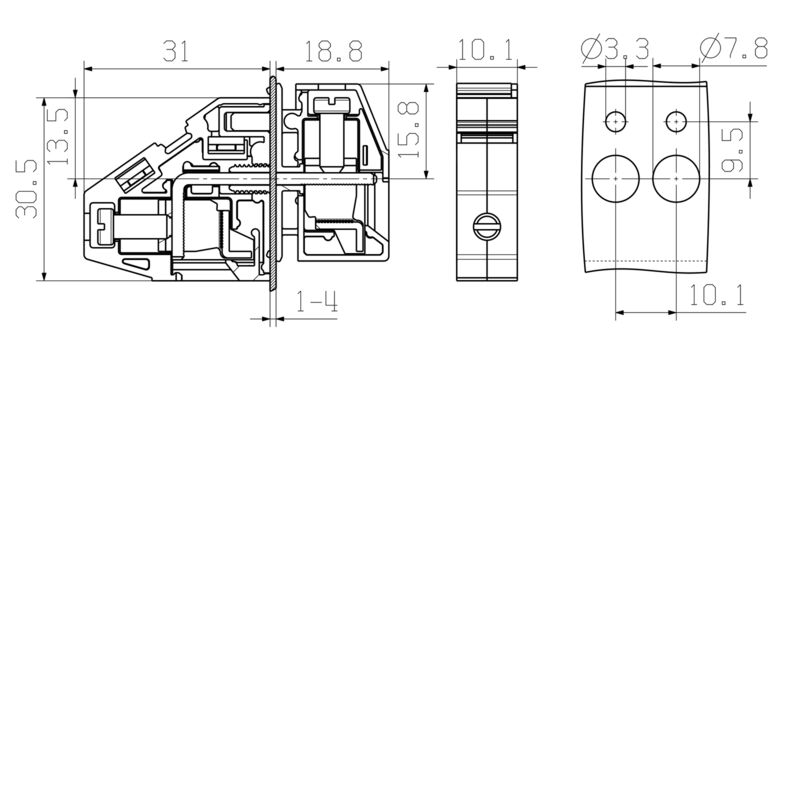

Dimensional drawing
WGKV 10 GY BX

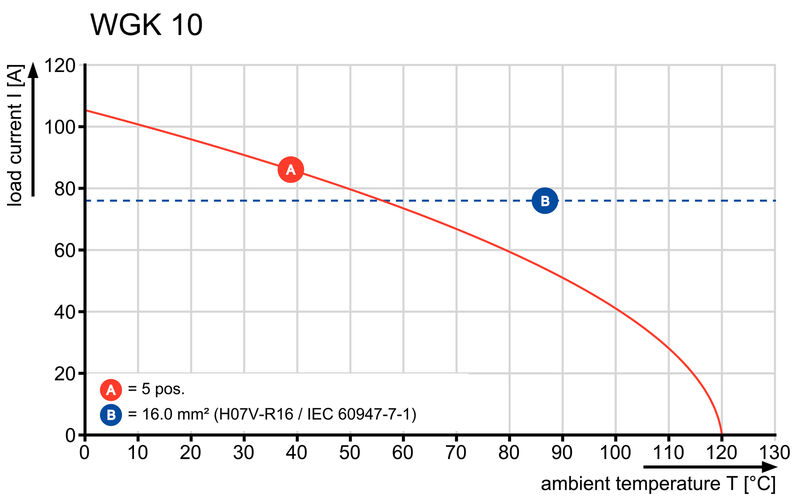

Deratingkurva

WGKV 10 GY BX

OMNIMATE Power - sorozat WGK, Átvezető sorkapocs, Névleges keresztmetszet: 10 mm², Wemid (PA), Közvetlen rögzítés, Átmenő (persely)

Item No. 2439520000
Download data sheet Engineering Support Product Downloads
Accessories 6 Related products 7
Agréments Általános rendelési adatok Dimensioni e pesi Termékek környezetvédelmi megfelelősége Rendszerparaméterek Anyagjellemzők Csatlakoztatható vezetékek Données nominales selon CEI Dati di dimensionamento secondo CSA UL 1059에 따른 정격 데이터 Csomagolás Nota importante Classificazioni

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Általános rendelési adatok

Version
OMNIMATE Power - sorozat WGK, Átvezető sorkapocs, Névleges keresztmetszet: 10 mm², Wemid (PA), Közvetlen rögzítés, Átmenő (persely)
Référence
2439520000
Type
WGKV 10 GY BX
GTIN (EAN)
4050118467857
Qté.
50 items
제품 데이터
IEC: 500 V / 57 A / 0.5 - 16 mm²
UL: 300 V / 65 A / AWG 24 - AWG 6
패키징
박스

Dimensioni e pesi

Hauteur
30,5 mm
Altezza (pollici)
1,201 inch
Altezza minima
30,5 mm
Largeur
10,1 mm
폭 (인치)
0,398 inch
Longueur
10,1 mm
길이 (인치)
0,398 inch
Poids net
20,08 g

Termékek környezetvédelmi megfelelősége

Statut de conformité RoHS
Megfelel, kivétel nélkül
REACH SVHC
No SVHC superiori a 0,1 wt%

Rendszerparaméterek

Famille de produits
OMNIMATE Power - sorozat WGK
Technique de raccordement de conducteurs
Collegamento a vite
Orientation de la sortie du conducteur
90°/270°
Nombre de pôles
1
Nombre de pôles
1
Juxtaposables côté client
Nej
Lame de tournevis
0.8 x 4.0
Tightening torque, min.
1,2 Nm
Tightening torque, max.
2,4 Nm
Clamping screw
M 4
Stripping length
11 mm
Touch-safe protection acc. to DIN VDE 0470
IP 20
Protection degree
IP20
Type of connection 1
Clamping yoke
Type of connection 2
Clamping yoke

Anyagjellemzők

Matériau isolant
Wemid (PA)
Couleur
grigio
Tableau des couleurs (similaire)
RAL 7035
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Cu-alloy
Surface du contact
tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Csatlakoztatható vezetékek

Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
16 mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Section de raccordement du conducteur, AWG, max.
AWG 6
Rigide, min. H05(07) V-U
0,5 mm²
Rigide, max. H05(07) V-U
16 mm²
Semi-rigide, min. H07V-R
10 mm²
multibrin, max. H07V-R
16 mm²
souple, min. H05(07) V-K
0,5 mm²
souple, max. H05(07) V-K
10 mm²
avec embout isolé DIN 46 228/4, min.
0,5 mm²
avec embout isolé DIN 46 228/4, max.
10 mm²
avec embout, DIN 46228 pt 1, min.
0,5 mm²
avec embout selon DIN 46 228/1, max.
10 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
Texte de réference
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
Courant nominal, nombre de pôles min. (Tu = 20 °C)
57 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
57 A
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
500 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
6 kV

Dati di dimensionamento secondo CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
65 A
Courant nominal (groupe d'utilisation C / CSA)
65 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 6

UL 1059에 따른 정격 데이터

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
65 A
Courant nominal (groupe d'utilisation C / UL 1059)
65 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 6
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Csomagolás

Emballage
Doboz
Longueur VPE
210 mm
Largeur VPE
126 mm
Hauteur VPE
83 mm

Nota importante

Remarques

• Le distanze in aria e superficiali rispetto agli altri componenti devono essere conformi a quanto riportato nelle apposite norme applicative. Per garantire tale conformità occorre incapsulare completamente il dispositivo o utilizzare piastre distanziali aggiuntive.
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Colori: SW = nero; GN/YL = verde/giallo; GY = grigio
• Altre varianti su richiesta
• WGK: Tensione di dimensionamento pareti in plastica: 1 - 4 mm = 500 V; pareti in metallo: 1 - 2,5 mm = 400 V; pareti in metallo: 2,5 - 4 mm = 250 V
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC001283
ETIM 9.0
EC001283
ETIM 10.0
EC001283
ECLASS 14.0
27-14-11-34
ECLASS 15.0
27-14-11-34
