WIL-SXXXX-FXPF-6500-X280-M8DX-S
WIL-SXXXX-FXPF-6500-X280-M8DX-S

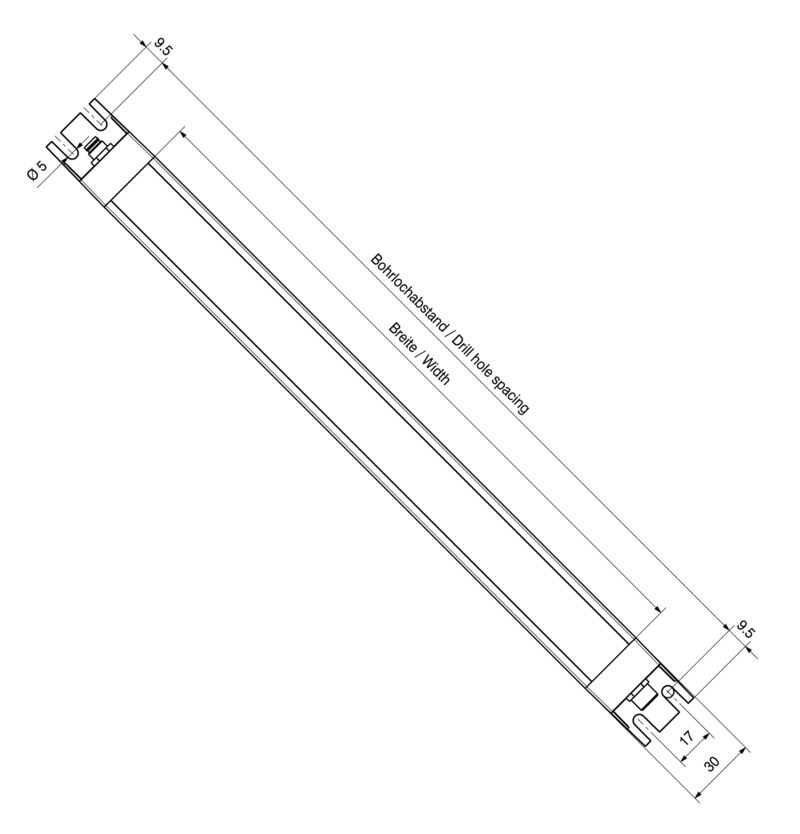

Profilritning
WIL-SXXXX-FXPF-6500-X280-M8DX-S
Polschema
Pin
WIL-SXXXX-FXPF-6500-X280-M8DX-S
Polschema
Socket

WIL-SXXXX-FXPF-6500-X280-M8DX-S

ID výrobku 2900170000
Stáhnout datový list Teknisk support Nedladdningar av produkter
Tillbehör 13 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Tekniska data för kabel Anslutningsdata Elektriska data Allmänna tekniska data Materialdata Klassificeringar

Godkännanden

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E354496

Allmänna beställningsdata

Заказ №
2900170000
Тип
WIL-SXXXX-FXPF-6500-X280-M8DX-S
GTIN (EAN)
4064675907114
Förp.
1 items

Mått och vikter

Глубина
30 mm
Byggdjup (tum)
1,181 inch
Высота
17,5 mm
Bygghöjd (tum)
0,689 inch
Ширина
280 mm
Byggbredd (tum)
11,024 inch
Nettovikt
296 g

Temperaturer

Рабочая температура
-20 - 70°C

Miljööverenstämmelse för produkt

Состояние соответствия RoHS
Kompatibel med undantag
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
37ebc061-1fa2-4387-80af-82299a5c3412

Tekniska data för kabel

Housing main material
hårdanodiserat aluminium

Anslutningsdata

LED Modul is attachable
ja
Исполнение
Stift, rakt - uttag, rakt
Antal poler
4
Coding
A-kodad
Соединительная резьба
M8 / M8
Момент затяжки
0,6 Nm
Wiring
Hane 1: styrning vit LED 12-30V DC
Hane 2: dimbar 1,2-10V DC
Hane 3: GND (-)
Hane 4: NC

Elektriska data

Номинальное напряжение
12…30 V DC
Мощность
6.8 W
Возможность регулировки яркости
ja, steglös dimning

Allmänna tekniska data

Electronic equipment on rolling stock
Nej
Shape of the LED module
Rund
Type of connection
Stiftanslutning
Hylsa
Light colour (CCT)
6500K
Cold white
Light current
571 lm
Emitting angle
120 °
Illumination level
172 lux
Livslängd
60.000 h
Type of mounting
Skruvmontering
Drill hole spacing
336 mm
Skyddsklass
IP69K
Verkningsgradsklass (enligt EU-direktiv nr. 874/2012)
Not required

Materialdata

Основной материал корпуса
hårdanodiserat aluminium
Компаунд
PUR V0

Klassificeringar

ETIM 8.0
EC000996
ETIM 9.0
EC000996
ETIM 10.0
EC000996
ECLASS 14.0
27-11-06-35
ECLASS 15.0
27-11-06-35
