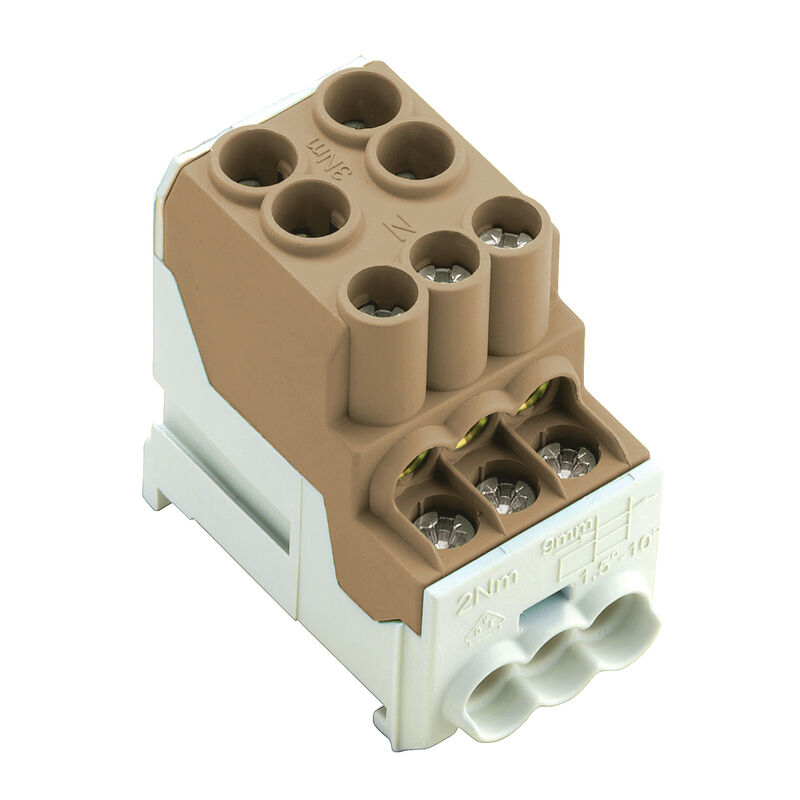

WPD 100 2X25/6X10 BN
WPD 100 2X25/6X10 BN
WPD 100 2X25/6X10 BN
WPD 100 2X25/6X10 BN

WPD 100 2X25/6X10 BN

Zacisk rozdziału potencjału, złącze śrubowe, brązowy, 25 mm², 101 A, 1000 V, liczba przyłączeń: 8, liczba poziomów: 1

Nr. produktu 2814500000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 10
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) Informacje ogólne dane znamionowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/1eda190c-1eea-43bb-9dc8-922367553621/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Zacisk rozdziału potencjału, złącze śrubowe, brązowy, 25 mm², 101 A, 1000 V, liczba przyłączeń: 8, liczba poziomów: 1
Nr zam.
2814500000
Typ
WPD 100 2X25/6X10 BN
GTIN (EAN)
4064675299738
Ilość
3 Pezzo

Wymiary i masa

Głębokość
49 mm
Głębokość (cale)
1,929 inch
Wysokość
55,4 mm
Wysokość (cale)
2,181 inch
Szerokość
30,2 mm
Szerokość (cale)
1,189 inch
Net weight
102 g

Temperatury

Temperatura otoczenia
-50 °C…85 °C
Continuous operating temp., min.
-50 °C
Température d'utilisation permanente, max.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

dane tworzywa

Matériau de base
Wemid
Colori
brown
Classe d'inflammabilité selon UL 94
V-0

parametry systemu

Versione
Złącze śrubowe
Piastra terminale (necessaria)
Nie
Liczba potencjałów
1
레벨 수
1
Počet svěrných bodů na úroveň
2
Etages internes pontés
Sì
Guida equipaggiata
TS 35
Funkcja N
Нет
Funkcja PE
Нет
PEN-Funktion
Нет

dalsze dane techniczne

Explosion-tested version
Tak
장착 유형
wciskany

Przewody zaciskane (kolejne przyłącze)

Rodzaj przyłącza, kolejne przyłącze
złącze śrubowe

przewody zaciskane (złącze wymiarowane)

kierunek podłączenia
z boku
liczba przyłączeń
8
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
25 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
16 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
1,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
0 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
25 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
1,5 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 4
Rodzaj przyłącza
złącze śrubowe
Rodzaj przyłącza 2
złącze śrubowe
Zakres zaciskania, maks.
25 mm²
Zakres zaciskania, min.
1,5 mm²

Informacje ogólne

Liczba biegunów
1
Normy
UL 1059
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 16
przekrój przyłączeniowy przewodu AWG, maks.
AWG 4
Szyna montażowa
TS 35

dane znamionowe

Sezione di dimensionamento
25 mm²
Tensione nominale
1 000 V
Tensione AC nominale
1 000 V
Tensione DC nominale
1 000 V
Corrente nominale
101 A
Prąd przy maksymalnym oprzewodowaniu
101 A
Norme
UL 1059
IEC 60947-7-1

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
