Właściwości

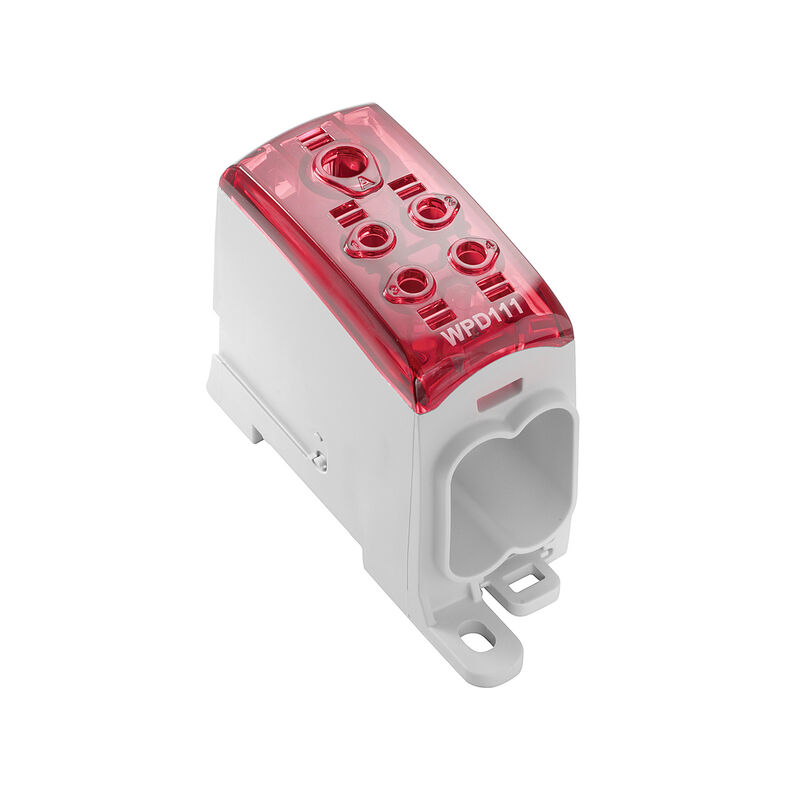

| Wykonanie | Zacisk rozdziału potencjału, złącze śrubowe, 95, 1000 V, 232 A, liczba przyłączeń: 5, Liczba biegunów: 1, TS 35, Płytka montażowa, czerwony |
| Nr zam. | 2730310000 |
| Typ | WPD 111 1X95/4X35 RD |
| GTIN (EAN) | 4050118844955 |
| Ilość | 1 szt. |
| Głębokość | 69,4 mm |
| Głębokość (cale) | 2,732 inch |
| Wysokość | 105 mm |
| Wysokość (cale) | 4,134 inch |
| Szerokość | 36,6 mm |
| Szerokość (cale) | 1,441 inch |
| Masa netto | 240 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| tworzywo | Wemid |
| Barwny | czerwony |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie | Złącze śrubowe |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 5 |
| poziomy wewnętrznie zmostkowane | Nie |
| Szyna |
TS 35
Płytka montażowa |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | zamknięta |
| rodzaj montażu |
wciskany
montaż bezpośredni |
| wersja przetestowana pod kątem eksplozji | Tak |
| zatrzaskowe | Tak |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 5 |
| Rodzaj przyłącza | złącze śrubowe |
| Liczba biegunów | 1 |
| Normy | IEC 60947-7-1 |
| Szyna |
TS 35
Płytka montażowa |
| Przekrój pomiarowy | 95 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie przemienne | 1 000 V |
| Znamionowe napięcie stałe | 1 500 V |
| Prąd znamionowy | 232 A |
| Normy | IEC 60947-7-1 |
| Znamionowe napięcie udarowe | 8 kV |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (cURus) | E60693 |
| Informacje produktowe | Złącze żeńskie spełnia klasę palności V-2 zgodnie z UL94. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236993) [UL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307044) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252890) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730310000) |
| Dokumentacja użytkownika | [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
| Nr certyfikatu (cULus) | E511333 |
