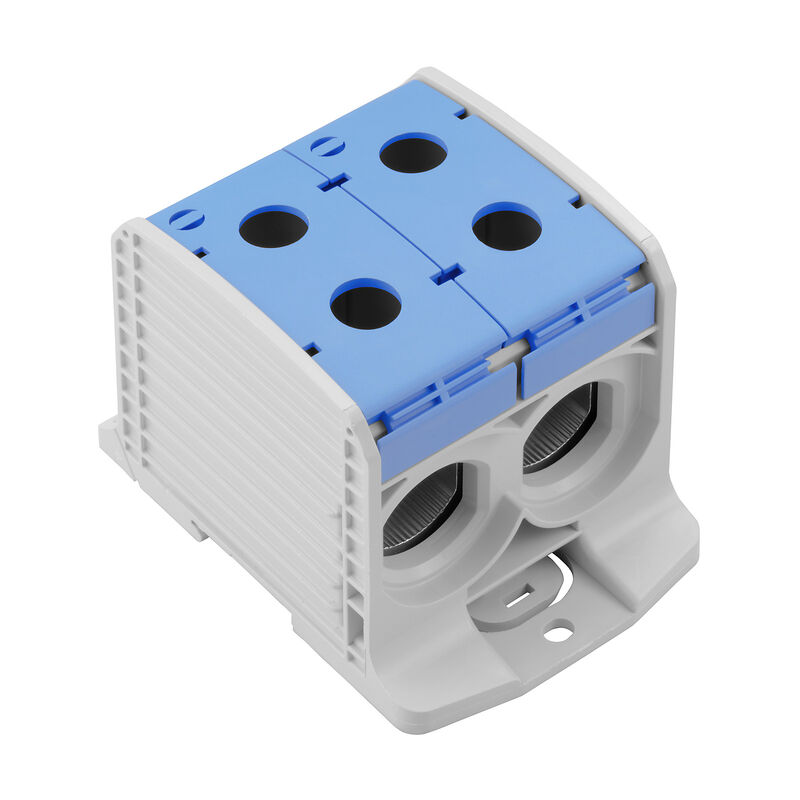

WPD 233 2X300/2X300 BL — Zdjęcie produktu

Pobierz kartę katalogową Produkty pokrewne

WPD 233 2X300/2X300 BL

Zacisk rozdziału potencjału, złącze śrubowe, niebieski, 300 mm², 520 A, 1000 V, liczba przyłączeń: 4, liczba poziomów: 1, TS 35, V-0, Wemid

Nr. produktu 2502910000

Właściwości

Ogólne dane zamówieniowe

Wersja	Zacisk rozdziału potencjału, złącze śrubowe, niebieski, 300 mm², 520 A, 1000 V, liczba przyłączeń: 4, liczba poziomów: 1, TS 35, V-0, Wemid
Nr zam.	2502910000
Typ	WPD 233 2X300/2X300 BL
GTIN (EAN)	4050118516739
Ilość	1 szt.

Wymiary i masa

Głębokość	83,5 mm
Głębokość (cale)	3,287 inch
Wysokość	118 mm
Wysokość (cale)	4,646 inch
Szerokość	82,6 mm
Szerokość (cale)	3,252 inch
Masa netto	628 g

Temperatury

Temperatura magazynowania	-25 °C...55 °C
długotrwała temperatura użytkowa, min.	-50 °C
długotrwała temperatura użytkowa, maks.	120 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

dane tworzywa

tworzywo	Wemid
Barwny	niebieski
Klasa palności wg UL 94	V-0

Dane znamionowe IECEx/ATEX

nr certyfikatu (ATEX)	CNEX18ATEX0016U
Nr certyfikatu (IECEX)	IECEXCNEX18.0010U
Napięcie maks. (ATEX)	1100 V
Prąd (ATEX)	520 A
Maks. przekrój przewodu (ATEX)	300 mm²
Napięcie maks. (IECEX)	1100 V
Prąd (IECEX)	520 A

parametry systemu

Wykonanie	Złącze śrubowe
niezbędna płyta zamykająca	Nie
Liczba potencjałów	1
liczba poziomów	1
liczba zacisków na poziom	4
poziomy wewnętrznie zmostkowane	Nie
Przyłącze PE	Nie
Szyna	TS 35

dalsze dane techniczne

rodzaj montażu	wciskany
wersja przetestowana pod kątem eksplozji	Tak
Wskazówka montażowa	Szyna nośna / płyta montażowa

Przewody zaciskane (kolejne przyłącze)

Rodzaj przyłącza, kolejne przyłącze

złącze śrubowe

przewody zaciskane (złącze wymiarowane)

liczba przyłączeń	4
Maks. przekrój przyłącza, przewód wielodrutowy, maks.	300 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.	240 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.	300 mm²
Rodzaj przyłącza	złącze śrubowe
Rodzaj przyłącza 2	złącze śrubowe

Informacje ogólne

Liczba biegunów	1
Normy	IEC 60947-7-1 UL 1059 CSA
Szyna	TS 35
Wskazówka montażowa	Szyna nośna / płyta montażowa

dane znamionowe

Przekrój pomiarowy	300 mm²
Napięcie znamionowe	1 000 V
Znamionowe napięcie przemienne	1 000 V
Znamionowe napięcie stałe	1 000 V
Prąd znamionowy	520 A
Normy	IEC 60947-7-1 UL 1059 CSA
Rezystancja objętościowa wg IEC 60947-7-x	0,06 mΩ
Znamionowe napięcie udarowe	8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x	16,64 W
odporność na zwarcia	8/20µs przy 50 kA
Kategoria przepięciowa	III
Stopień zanieczyszczenia	3

dane znamionowe wg UL

Nr certyfikatu (cURus)

E60693

Ważna informacja

Informacje produktowe

Dodatkowe informacje są dostępne w katalogu internetowym w części Pobieranie.

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40454)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39843)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2502910000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502910000)
Dokumentacja użytkownika	[DATA SHEET WPD 233](https://mdcop.weidmueller.com/mediadelivery/asset/900_81019) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 233](https://mdcop.weidmueller.com/mediadelivery/asset/900_105986) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Dopuszczenia

Dopuszczenia	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CENEXATEX](/picture/CENEXATEX.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXCENEX](/picture/IECEXCENEX.gif) ![UKEX](/picture/UKEX.gif) ![VDE](/picture/VDE.gif)
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (cURus)	E60693
