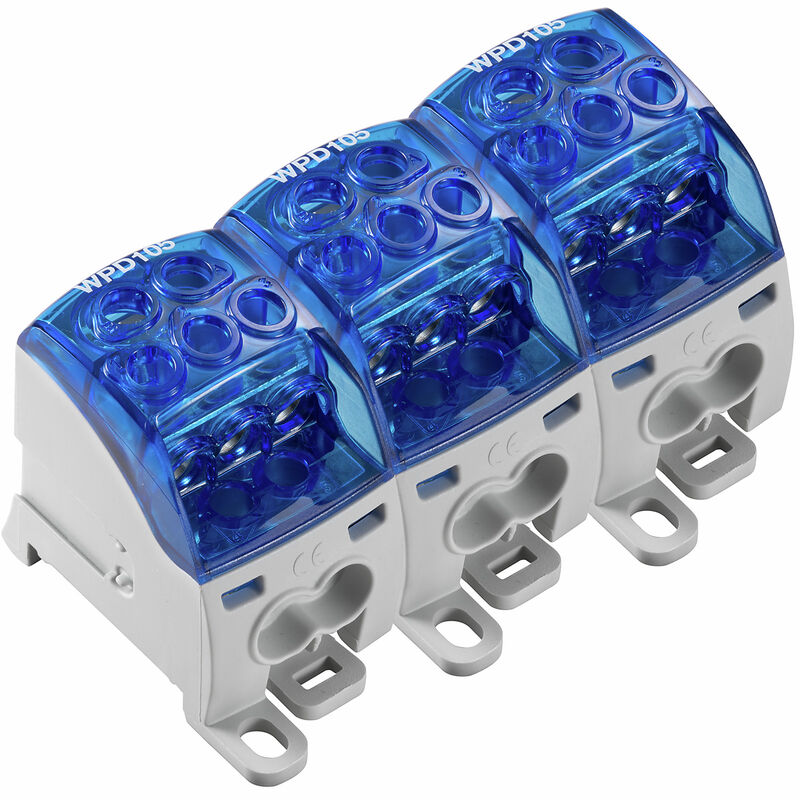

WPD 305 3X35/6X25+9X16 3XBL

Zacisk rozdziału potencjału, złącze śrubowe, niebieski, 35 mm², 214 A, 1000 V, liczba przyłączeń: 18, liczba poziomów: 1, Płytka montażowa, TS 35, V-0, Wemid

Nr. produktu 2521770000

Właściwości

Ogólne dane zamówieniowe

Wersja	Zacisk rozdziału potencjału, złącze śrubowe, niebieski, 35 mm², 214 A, 1000 V, liczba przyłączeń: 18, liczba poziomów: 1, Płytka montażowa, TS 35, V-0, Wemid
Nr zam.	2521770000
Typ	WPD 305 3X35/6X25+9X16 3XBL
GTIN (EAN)	4050118534115
Ilość	1 szt.

Wymiary i masa

Głębokość	53,7 mm
Głębokość (cale)	2,114 inch
Wysokość	70 mm
Wysokość (cale)	2,756 inch
Szerokość	106,8 mm
Szerokość (cale)	4,205 inch
Masa netto	433 g

Temperatury

Temperatura magazynowania	-25 °C...55 °C
długotrwała temperatura użytkowa, min.	-50 °C
długotrwała temperatura użytkowa, maks.	130 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	6c
REACH SVHC	Lead 7439-92-1
SCIP	9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

dane tworzywa

tworzywo	Wemid
Barwny	niebieski
Klasa palności wg UL 94	V-0

parametry systemu

Wykonanie	Złącze śrubowe
niezbędna płyta zamykająca	Nie
Liczba potencjałów	3
liczba poziomów	1
liczba zacisków na poziom	2
Liczba potencjałów w rzędzie	3
poziomy wewnętrznie zmostkowane	Tak
Szyna	Płytka montażowa TS 35
Funkcja PE	Nie
Funkcja PEN	Nie

dalsze dane techniczne

otwarte strony	zamknięta
rodzaj montażu	wciskany
wersja przetestowana pod kątem eksplozji	Tak
Wskazówka montażowa	Szyna nośna / płyta montażowa

Przewody zaciskane (kolejne przyłącze)

Rodzaj przyłącza, kolejne przyłącze

złącze śrubowe

przewody zaciskane (złącze wymiarowane)

kierunek podłączenia	z boku
liczba przyłączeń	18
Maks. przekrój przyłącza, przewód wielodrutowy, maks.	35 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.	25 240 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.	35 mm²
Rodzaj przyłącza	złącze śrubowe
Rodzaj przyłącza 2	złącze śrubowe

Informacje ogólne

Liczba biegunów	3
Normy	IEC 60947-7-1 UL 1059
Szyna	Płytka montażowa TS 35
Wskazówka montażowa	Szyna nośna / płyta montażowa

dane znamionowe

Przekrój pomiarowy	35 mm²
Napięcie znamionowe	1 000 V
Znamionowe napięcie przemienne	1 000 V
Znamionowe napięcie stałe	1 000 V
Prąd znamionowy	214 A
Normy	IEC 60947-7-1 UL 1059

Ważna informacja

Informacje produktowe

Złącze żeńskie spełnia klasę palności V-2 zgodnie z UL94.
