Właściwości

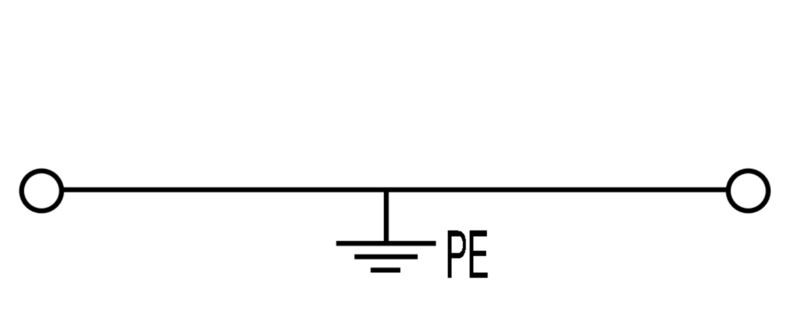

| Wersja | Zacisk PE, złącze śrubowe, zielony / żółty, 35 mm², 400 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid |
| Nr zam. | 1717740000 |
| Typ | WPE 35N |
| GTIN (EAN) | 4008190351854 |
| Ilość | 20 szt. |
| Głębokość | 50,5 mm |
| Głębokość (cale) | 1,988 inch |
| Głębokość wraz z szyną DIN | 51 mm |
| Wysokość | 66 mm |
| Wysokość (cale) | 2,598 inch |
| Szerokość | 16 mm |
| Szerokość (cale) | 0,63 inch |
| Masa netto | 46 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1007fa59-32ea-4163-aa91-1482deede565 |
| tworzywo | Wemid |
| Barwny | zielony / żółty |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO14ATEX1338U |
| Nr certyfikatu (IECEX) | IECEXULD14.0005U |
| Maks. przekrój przewodu (ATEX) | 35 mm² |
| Maks. przekrój przewodu (IECEX) | 35 mm² |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
Z przyłączem PE zamknięte |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Tak |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Tak |
| Funkcja PEN | Tak |
| liczba identycznych złączy | 1 |
| Mocowanie | przykręcane |
| otwarte strony | zamknięta |
| rodzaj montażu | przykręcany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Wskazówka montażowa | przykręcany |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Długość odizolowania | 18 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 50 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 2,5 mm² |
| Moment obrotowy dociągający, maks. | 5 Nm |
| Moment obrotowy dociągający, min. | 4 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 12 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 35 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 35 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 35 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 2,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 2 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | B8 |
| Wielkość ostrza | 6,5 x 1,2 mm |
| Zakres zaciskania, maks. | 50 mm² |
| Zakres zaciskania, min. | 2,5 mm² |
| śruba dociskowa | M 6 |
| Normy | IEC 60947-7-2 |
| przekrój przyłącza przewodu AWG, min. | AWG 12 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 2 |
| Szyna | TS 35 |
| Wskazówka montażowa | przykręcany |
| Krótkotrwały prąd pomiarowy | 4200 A (35 mm²) |
| Śruba środkowa przy zaciskach PE | M 4 |
| Zakres momentu dokręcającego śruby mocującej | 1,2...2,4 Nm |
| Funkcja PEN | Tak |
| Przekrój pomiarowy | 35 mm² |
| napięcie znamionowe do złącza sąsiedniego | 400 V |
| Znamionowe napięcie stałe | 400 V |
| Normy | IEC 60947-7-2 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,26 mΩ |
| znamionowe napięcie udarowe do złącza sąsiedniego | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 4 W |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (cURus) | E60693 |
| Wielkość przewodu Factory wiring max (cURus) | 2 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 12 AWG |
| Wielkość przewodu Field wiring max (cURus) | 2 AWG |
| Wielkość przewodu Field wiring min (cURus) | 12 AWG |

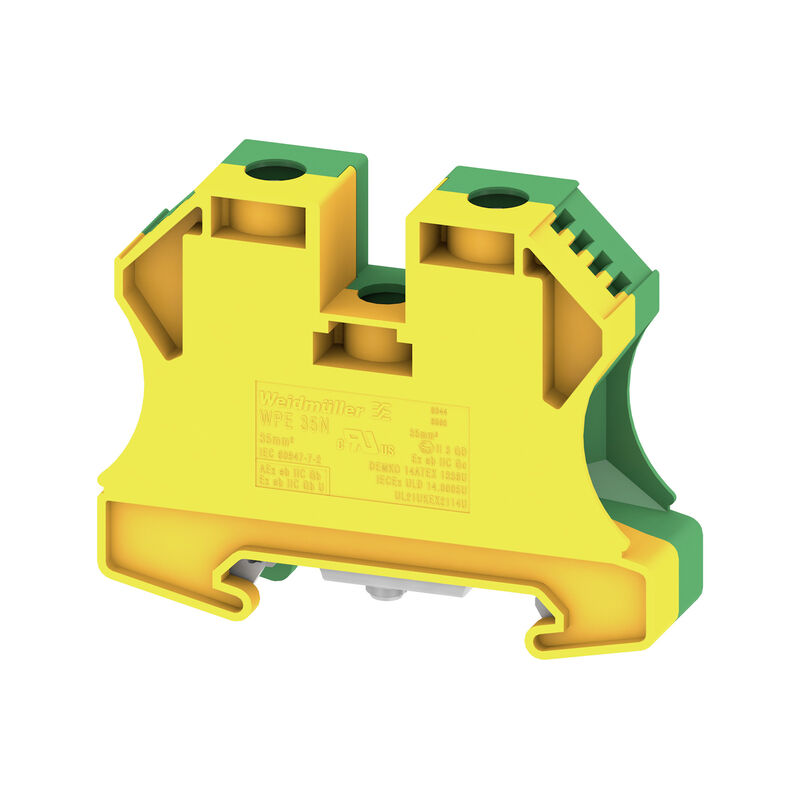

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37710)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253961) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37464) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62995) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1717740000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1717740000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1717740000&norm=0) |
| Dokumentacja użytkownika |
[NTI WDU/WPE 35N](https://mdcop.weidmueller.com/mediadelivery/asset/900_35569)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Dopuszczenia |         |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
Akcesoria
-
Nr. produktu:1079500000Jedn. opak.:10 szt.
Złącze krosujące (terminal), przykręcany, srebrno-szary, 125 A, Liczba biegunów: 2, Raster w mm (P): 16.00, Izolowany: Nie, Szerokość: 24.6 mm
-
Nr. produktu:1609801044Jedn. opak.:1000 szt.
Dekafix, Znakowanie zacisków, 5 x 5 mm, Raster w mm (P): 5.00 Weidmueller, biały
-
Nr. produktu:1609920000Jedn. opak.:540 szt.
WS, Znakowanie zacisków, 12 x 6.5 mm, Raster w mm (P): 6.50 Weidmueller, Allen-Bradley, biały
-
Nr. produktu:1805520000Jedn. opak.:100 szt.
Akcesoria, Element do umieszczenia oznakowania
-
Nr. produktu:1805490000Jedn. opak.:100 szt.
Akcesoria, Element do umieszczenia oznakowania
-
Nr. produktu:1061200000Jedn. opak.:50 szt.
Wspornik końcowy, Ciemnobeżowy, TS 35, HB, Wemid, Szerokość: 8 mm, 100 °C
-
Nr. produktu:2619930000Jedn. opak.:600 szt.
WS, Znakowanie zacisków, 12 x 6.5 mm, Weidmueller, biały
