Właściwości
| Wersja | Zacisk PE, złącze śrubowe, zielony / żółty, 50 mm², 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid |
| Nr zam. | 1846040000 |

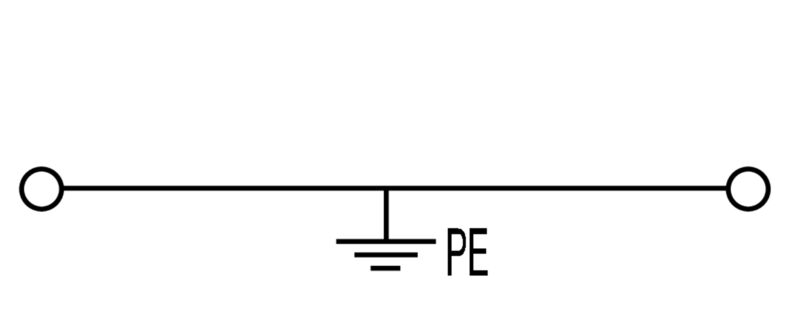

| Typ | WPE 50N |
| GTIN (EAN) | 4032248394548 |
| Ilość | 10 szt. |
| Głębokość | 69,6 mm |
| Głębokość (cale) | 2,74 inch |
| Głębokość wraz z szyną DIN | 70 mm |
| Wysokość | 71 mm |
| Wysokość (cale) | 2,795 inch |
| Szerokość | 18,5 mm |
| Szerokość (cale) | 0,728 inch |
| Masa netto | 110,53 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | zielony / żółty |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO14ATEX1338U |
| Nr certyfikatu (IECEX) | IECEXULD14.0005U |
| Maks. przekrój przewodu (ATEX) | 50 mm² |
| Maks. przekrój przewodu (IECEX) | 50 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
Z przyłączem PE zamknięte |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Tak |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Tak |
| Funkcja PEN | Tak |
| liczba identycznych złączy | 1 |
| Mocowanie | przykręcane |
| otwarte strony | zamknięta |
| rodzaj montażu | przykręcany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Wskazówka montażowa | przykręcany |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Długość odizolowania | 24 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 70 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 10 mm² |
| Moment obrotowy dociągający, maks. | 6 Nm |
| Moment obrotowy dociągający, min. | 4 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 50 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 10 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 50 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 10 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 0 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | B10 |
| Wielkość ostrza | S4 (DIN 6911) |
| Zakres zaciskania, maks. | 70 mm² |
| Zakres zaciskania, min. | 5,26 mm² |
| śruba dociskowa | M 6 |
| Maks. przekrój przewodu (CSA) | 0 AWG |
| Min. przekrój przewodu (CSA) | 14 AWG |
| Nr certyfikatu (CSA) | 200039-1057876 |
| Normy | IEC 60947-7-2 |
| przekrój przyłącza przewodu AWG, min. | AWG 14 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 0 |
| Szyna | TS 35 |
| Wskazówka montażowa | przykręcany |
| Krótkotrwały prąd pomiarowy | 6000 A (50 mm²) |
| Śruba środkowa przy zaciskach PE | M 5 |
| Zakres momentu dokręcającego śruby mocującej | 3,0...4,0 Nm |
| Funkcja PEN | Tak |
| Przekrój pomiarowy | 50 mm² |
| napięcie znamionowe do złącza sąsiedniego | 1 000 V |
| Znamionowe napięcie stałe | 1 000 V |
| Normy | IEC 60947-7-2 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,21 mΩ |
| znamionowe napięcie udarowe do złącza sąsiedniego | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 4,8 W |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (UR) | E60693 |
| Wielkość przewodu Factory wiring max (UR) | 0 AWG |
| Wielkość przewodu Factory wiring min (UR) | 10 AWG |
| Wielkość przewodu Field wiring max (UR) | 0 AWG |
| Wielkość przewodu Field wiring min (UR) | 10 AWG |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36015)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253961) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35969) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64308) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1846040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1846040000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1846040000&norm=0) |
| Dokumentacja użytkownika |
[NTI WDU/WPE 50N](https://mdcop.weidmueller.com/mediadelivery/asset/900_35417)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_150061) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Dopuszczenia |           |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
