Właściwości
Wersja | Zaciski śrubowe (złączki specjalne), Łącznik poprzeczny, Liczba biegunów: 3 |
Nr zam. | 1065800000 |

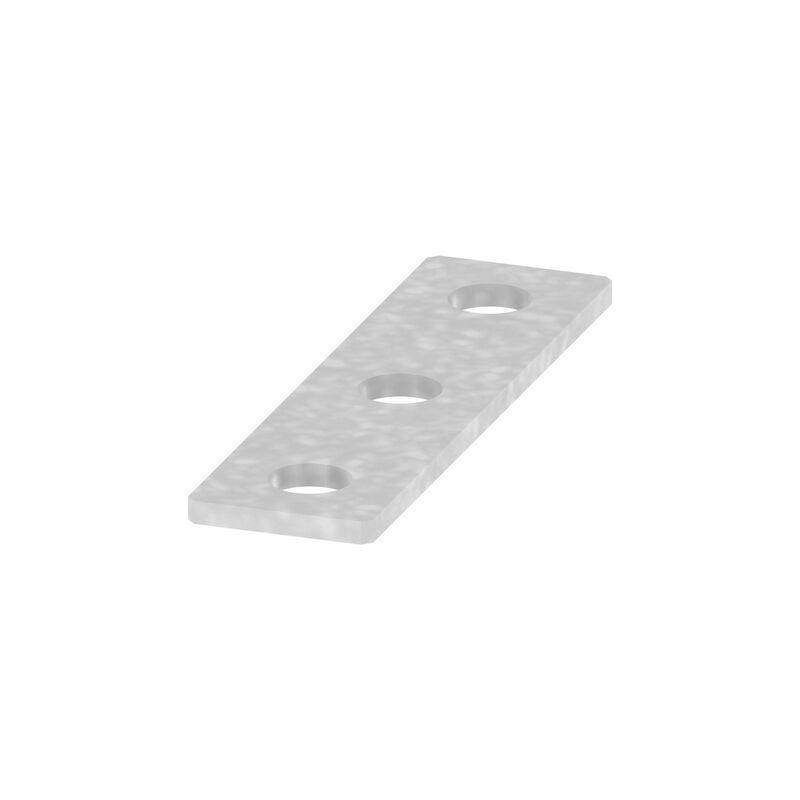

Typ | WQL 3 WFF300 |
GTIN (EAN) | 4008190031312 |
Ilość | 5 szt. |
Głębokość | 5 mm |
Głębokość (cale) | 0,197 inch |
Wysokość | 150 mm |
Wysokość (cale) | 5,905 inch |
Szerokość | 40 mm |
Szerokość (cale) | 1,575 inch |
Masa netto | 234,81 g |
Temperatura magazynowania | -25 °C...55 °C |
Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
REACH SVHC | No SVHC above 0.1 wt% |
tworzywo | miedź - cynk |
Barwny | szary |
Rodzaj zamocowania | przykręcany |
wersja przetestowana pod kątem eksplozji | Nie |
Wskazówka montażowa | montaż bezpośredni |
Liczba mostkowanych zacisków | 3 |
Prąd pomiarowy 2 pin | 520 A |
Prąd pomiarowy wielobiegunowo | 520 A |
Typ | Łącznik poprzeczny |
Raster w mm (P) | 55 mm |
Liczba biegunów | 3 |
Wskazówka montażowa | montaż bezpośredni |
Prąd znamionowy | 520 A |
Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60191) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1065800000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1065800000) |
Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000489 |
ETIM 7.0 | EC000489 |
ETIM 8.0 | EC000489 |
ETIM 9.0 | EC000489 |
ECLASS 9.0 | 27-14-11-40 |
ECLASS 9.1 | 27-14-11-40 |
ECLASS 10.0 | 27-14-11-40 |
ECLASS 11.0 | 27-14-11-40 |
ECLASS 12.0 | 27-14-11-40 |
ECLASS 13.0 | 27-25-03-03 |
ECLASS 14.0 | 27-25-03-03 |
ROHS | Zgodny |
Jest dodatkiem
-
Nr. produktu:1878650000Jedn. opak.:6 szt.
Zaciski śrubowe (złączki specjalne), Przelotowa rzędowa listwa zaciskowa, Przekrój pomiarowy: 300 mm², Przyłącze sworzniowe
-
Nr. produktu:1028700000Jedn. opak.:4 szt.
Zaciski śrubowe (złączki specjalne), Przelotowa rzędowa listwa zaciskowa, Przekrój pomiarowy: 300 mm², Przyłącze sworzniowe
-
Nr. produktu:1029700000Jedn. opak.:2 szt.
Zaciski śrubowe (złączki specjalne), Przelotowa rzędowa listwa zaciskowa, Przekrój pomiarowy: 300 mm², Przyłącze sworzniowe
