Właściwości

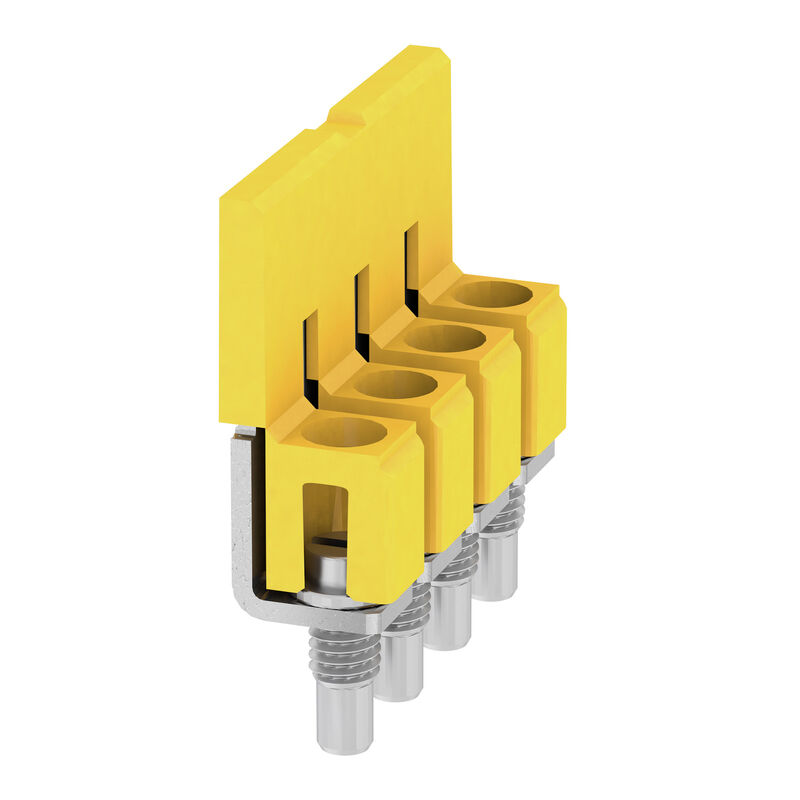

| Wersja | Złącze krosujące (terminal), przykręcany, Liczba biegunów: 4, Raster w mm (P): 6.10, Izolowany: Tak, 41 A, żółty |
| Nr zam. | 1054660000 |
| Typ | WQV 4/4 |
| GTIN (EAN) | 4008190095758 |
| Ilość | 50 szt. |
| 18 mm | |
| Głębokość (cale) | 0,709 inch |
| Wysokość | 22,8 mm |
| Wysokość (cale) | 0,898 inch |
| Szerokość | 7,6 mm |
| Szerokość (cale) | 0,299 inch |
| Masa netto | 4,38 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| tworzywo | PA 66 |
| Barwny | żółty |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie | do zacisków |
| Rodzaj zamocowania | przykręcany |
| Wskazówka montażowa | montaż bezpośredni |
| Liczba mostkowanych zacisków | 4 |
| Prąd pomiarowy 2 pin | 41 A |
| Prąd pomiarowy wielobiegunowo | 41 A |
| Typ | Łącznik poprzeczny |
| Zakres momentu dokręcającego śruby mocującej | 0,5...1,0 Nm |
| Raster w mm (P) | 6,1 mm |
| Liczba biegunów | 4 |
| Wskazówka montażowa | montaż bezpośredni |
| Prąd znamionowy | 41 A |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224207) |
| Dane projektowe | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1054660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1054660000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1054660000&norm=0) |
| Dokumentacja użytkownika |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | Zgodny |
