Właściwości

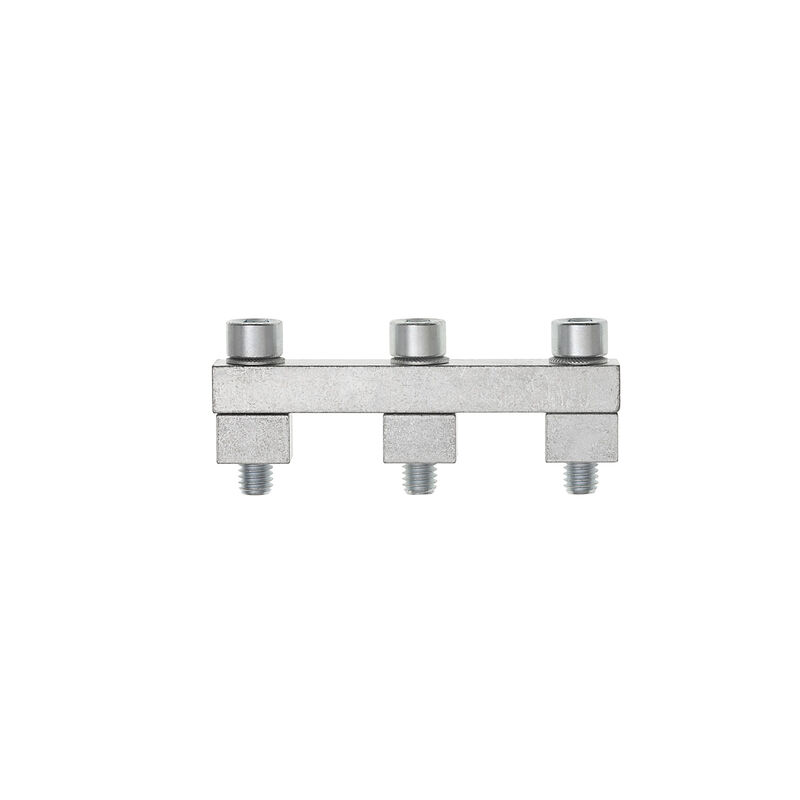

| Wersja | Złącze krosujące (terminal), przykręcany, srebrno-szary, 269 A, Liczba biegunów: 3, Raster w mm (P): 27.00, Izolowany: Nie, Szerokość: 9.5 mm |
| Nr zam. | 1826900000 |
| Typ | WQV 95N/120N/3 |
| GTIN (EAN) | 4032248329953 |
| Ilość | 5 szt. |
| Głębokość | 29 mm |
| Głębokość (cale) | 1,142 inch |
| Wysokość | 64 mm |
| Wysokość (cale) | 2,52 inch |
| Szerokość | 9,5 mm |
| Szerokość (cale) | 0,374 inch |
| Masa netto | 74,944 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | miedź cynowana |
| Barwny | srebrno-szary |
| Wykonanie | do zacisków |
| Rodzaj zamocowania | przykręcany |
| Wskazówka montażowa | montaż bezpośredni |
| Liczba mostkowanych zacisków | 3 |
| Prąd pomiarowy wielobiegunowo | 269 A |
| Typ | Łącznik poprzeczny |
| Zakres momentu dokręcającego śruby mocującej | 3,0...6,0 Nm |
| Raster w mm (P) | 27 mm |
| Liczba biegunów | 3 |
| Wskazówka montażowa | montaż bezpośredni |
| Prąd znamionowy | 269 A |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236628) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1826900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1826900000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1826900000&norm=0) |
| Dokumentacja użytkownika |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Zgodny |
