Właściwości
| Wersja | Zacisk bezpiecznika, złącze śrubowe, czarny, 4 mm², 6.3 A, 250 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35 |
| Nr zam. | 1886550000 |
| Typ | WSI 4/LD 140-250V AC/DC |
| GTIN (EAN) | 4032248492039 |
| Ilość | 50 szt. |
| Głębokość | 42,5 mm |
| Głębokość (cale) | 1,673 inch |
| Wysokość | 50,7 mm |
| Wysokość (cale) | 1,996 inch |
| Szerokość | 8 mm |
| Szerokość (cale) | 0,315 inch |
| Masa netto | 10,16 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | czarny |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie |
Złącze śrubowe
odłącznik bezpiecznikowy z LED zamknięte |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, 2 zaciskane przewody, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, 2 zaciskane przewody, min. | 0,5 mm² |
| liczba identycznych złączy | 1 |
| rodzaj montażu | wciskany |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Długość odizolowania | 8 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 0,4 Nm |
| Moment obrotowy dociągający, min. | 0,4 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A3 |
| stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS | 2 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zaciskany przewód |
|
| Zakres zaciskania, maks. | 4 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| śruba dociskowa | M 2,5 |
| Maks. przekrój przewodu (CSA) | 12 AWG |
| Min. przekrój przewodu (CSA) | 30 AWG |
| Nr certyfikatu (CSA) | 200039-1575489 |
| przesunięcie TS 35 | 25 mm |
| Napięcie robocze dla wskaźnika, min. | 140 V |
| Rodzaj napięcia dla wskaźnika | AC/DC |
| Moc tracona tylko w zabezpieczeniu przez zwarciem dla konfiguracji mieszanej | 2,5 W przy 6,3 A w temp. 47°C |
| Moc tracona tylko w zabezpieczeniu przez zwarciem dla konfiguracji pojedynczej | 4,0 W przy 6,3 A w temp. 63°C |
| Moc tracona w zabezpieczeniu przez przeciążeniem i zwarciem dla konfiguracji mieszanej | 1,6 W przy 6,3 A w temp. 23 °C |
| Moc tracona w zabezpieczeniu przez przeciążeniem i zwarciem dla konfiguracji pojedynczej | 1,6 W przy 6,3 A w temp. 34°C |
| Napięcie robocze, max. | 250 V |
| Rodzaj napięcia dla wskaźnika | AC/DC |
| Uchwyt do bezpiecznika (uchwyt wkładki) | przykręcane |
| wkładka bezpiecznikowa | G-Si. 5 x 20 |
| wskaźnik | LED |
| Normy | IEC 60947-7-3 |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 4 mm² |
| Napięcie znamionowe | 250 V |
| napięcie znamionowe do złącza sąsiedniego | 500 V |
| Znamionowe napięcie stałe | 250 V |
| Prąd znamionowy | 6,3 A |
| Prąd przy maksymalnym oprzewodowaniu | 6,3 A |
| Normy | IEC 60947-7-3 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1 mΩ |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,02 W |
| Nr certyfikatu (cURus) | E60693 |
| Wielkość przewodu Factory wiring max (cURus) | 12 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 30 AWG |
| Wielkość przewodu Field wiring max (cURus) | 12 AWG |
| Wielkość przewodu Field wiring min (cURus) | 30 AWG |
| Informacje produktowe | Napięcie zależy od wybranego elementu bezpiecznika lub wybranej lampki wskaźnika |

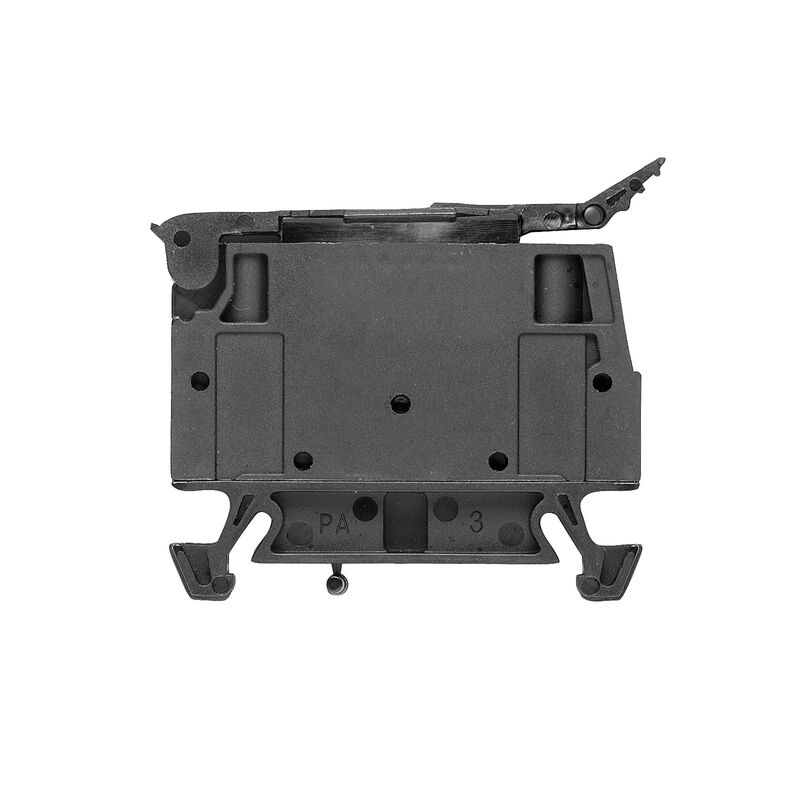

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42036)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42037) [CB Test certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89268) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153720) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64591) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1886550000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1886550000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1886550000&norm=0) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (cURus) | E60693 |
