WSI 6/LD 250AC

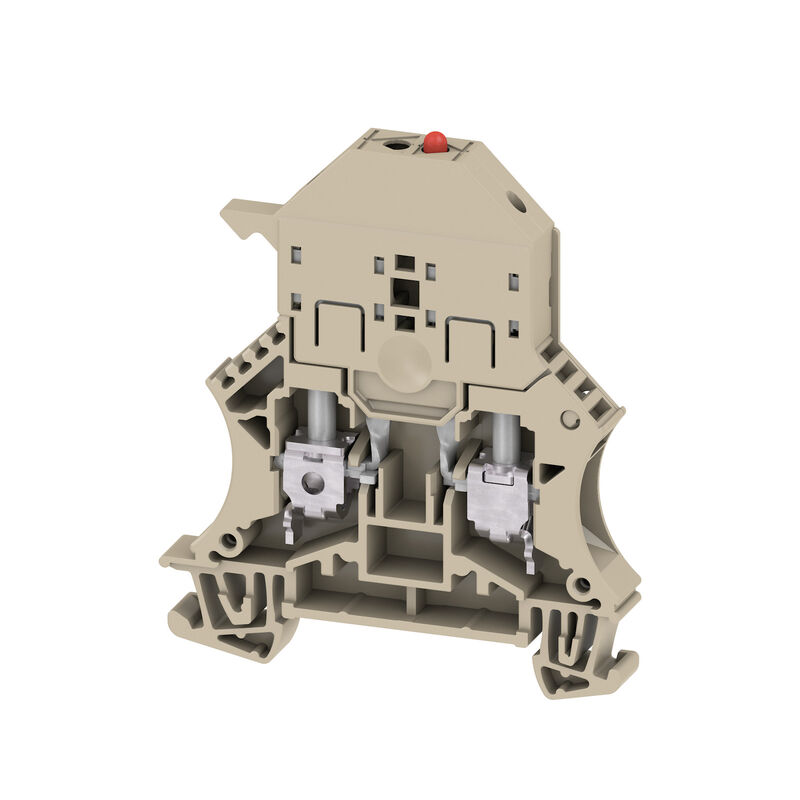

Zdjęcie produktu
WSI 6/LD 250AC

WSI 6/LD 250AC

Zacisk bezpiecznika, złącze śrubowe, Ciemnobeżowy, 6 mm², 6.3 A, 250 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35

Nr. produktu 1012400000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 23 Produkty pokrewne 15
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu 2 zaciskane przewody (H05V/H07V) o jednakowym przekroju (przyłącze pomiarowe) dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Element wskaźnika Złączki bezpiecznikowe Informacje ogólne dane znamionowe dane znamionowe wg UL Ważna informacja zdjęcia produktów Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319250/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Ogólne dane zamówieniowe

Wersja
Zacisk bezpiecznika, złącze śrubowe, Ciemnobeżowy, 6 mm², 6.3 A, 250 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35
Nr zam.
1012400000
Typ
WSI 6/LD 250AC
GTIN (EAN)
4008190139834
Ilość
10  szt.

Wymiary i masa

Głębokość
71,5  mm
Głębokość (cale)
2,815  inch
Głębokość wraz z szyną DIN
72  mm
Wysokość
60  mm
Wysokość (cale)
2,362  inch
Szerokość
7,9  mm
Szerokość (cale)
0,311  inch
Masa netto
19,47  g

Temperatury

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
-50  °C
długotrwała temperatura użytkowa, maks.
120  °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7cI
REACH SVHC
No SVHC above 0.1 wt%

dane tworzywa

tworzywo
Wemid
Barwny
Ciemnobeżowy
Klasa palności wg UL 94
V-0

parametry systemu

Wykonanie
Złącze śrubowe
odłącznik bezpiecznikowy
z LED
do przykręcanego połączenia poprzecznego
wolne z jednej strony
niezbędna płyta zamykająca
Tak
Liczba potencjałów
1
liczba poziomów
1
liczba zacisków na poziom
2
Liczba potencjałów w rzędzie
1
poziomy wewnętrznie zmostkowane
Nie
Przyłącze PE
Nie
Szyna
TS 35
Funkcja N
Nie
Funkcja PE
Nie
Funkcja PEN
Nie

2 zaciskane przewody (H05V/H07V) o jednakowym przekroju (przyłącze pomiarowe)

Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max.
2,5  mm²
Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min.
0,5  mm²
Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max.
2,5  mm²
Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min.
0,5  mm²

dalsze dane techniczne

liczba identycznych złączy
1
otwarte strony
z prawej strony
rodzaj montażu
wciskany
wersja przetestowana pod kątem eksplozji
Nie

Przewody zaciskane (kolejne przyłącze)

przekrój przyłącza przewodu, cienkodrutowe z końcówką kablową DIN 46228/1, dalsze przyłącze, maks.
6  mm²
Rodzaj przyłącza, kolejne przyłącze
złącze śrubowe

przewody zaciskane (złącze wymiarowane)

Długość odizolowania
12  mm
kierunek podłączenia
z boku
liczba przyłączeń
2
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
10  mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
1,5  mm²
Moment obrotowy dociągający, maks.
1,6  Nm
Moment obrotowy dociągający, min.
0,8  Nm
przekrój przyłącza przewodu AWG, min.
AWG 20
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
6  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
6  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
10  mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
10  mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,5  mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 8
Rodzaj przyłącza
złącze śrubowe
Rodzaj przyłącza 2
złącze śrubowe
sprawdzian trzpieniowy wg 60 947-1
A5
stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS
3
Wielkość ostrza
0,8 x 4,0 mm
Zaciskany przewód
  • Dane przyłącza:
    Złącze śrubowe
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      jednodrutowe, H05(07) V-U
    • min.:
      0,5 mm²
    • maks.:
      10 mm²
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • min.:
        12 mm
      • maks.:
        12 mm
      • znamionowy:
        12 mm
    • Moment dokręcający:
      • min.:
        0,8 Nm
      • maks.:
        1,6 Nm
  • Dane przyłącza:
    Złącze śrubowe
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      wielodrutowe, H07V-R
    • min.:
      1,5 mm²
    • maks.:
      10 mm²
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • min.:
        12 mm
      • maks.:
        12 mm
      • znamionowy:
        12 mm
    • Moment dokręcający:
      • min.:
        0,8 Nm
      • maks.:
        1,6 Nm
  • Dane przyłącza:
    Złącze śrubowe
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe, H05(07) V-K
    • min.:
      0,5 mm²
    • maks.:
      10 mm²
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • min.:
        12 mm
      • maks.:
        12 mm
      • znamionowy:
        12 mm
    • Moment dokręcający:
      • min.:
        0,8 Nm
      • maks.:
        1,6 Nm
Zakres zaciskania, maks.
10  mm²
Zakres zaciskania, min.
0,5  mm²
śruba dociskowa
M 3,5

dane znamionowe wg CSA

Maks. przekrój przewodu (CSA)
8 AWG
Min. przekrój przewodu (CSA)
20 AWG
Nr certyfikatu (CSA)
200039-1057876

Element wskaźnika

Napięcie robocze dla wskaźnika, min.
140  V
Rodzaj napięcia dla wskaźnika
AC/DC

Złączki bezpiecznikowe

Napięcie robocze, max.
250 V
Rodzaj napięcia dla wskaźnika
AC/DC
Uchwyt do bezpiecznika (uchwyt wkładki)
obrotowy
wkładka bezpiecznikowa
G-Si. 5 x 20
wskaźnik
LED czerwony

Informacje ogólne

Normy
IEC 60947-7-3
przekrój przyłącza przewodu AWG, min.
AWG 20
przekrój przyłączeniowy przewodu AWG, maks.
AWG 8
Szyna
TS 35

dane znamionowe

Przekrój pomiarowy
6  mm²
Napięcie znamionowe
250  V
napięcie znamionowe do złącza sąsiedniego
500  V
Znamionowe napięcie stałe
250  V
Prąd znamionowy
6,3  A
Prąd przy maksymalnym oprzewodowaniu
6,3  A
Normy
IEC 60947-7-3
Rezystancja objętościowa wg IEC 60947-7-x
0,78  mΩ
Znamionowe napięcie udarowe
6 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
1,31  W
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Nr certyfikatu (UR)
E60693
Wielkość przewodu Factory wiring max (UR)
8 AWG
Wielkość przewodu Factory wiring min (UR)
22 AWG
Wielkość przewodu Field wiring max (UR)
8 AWG
Wielkość przewodu Field wiring min (UR)
22 AWG

Ważna informacja

Informacje produktowe
Napięcie zależy od wybranego elementu bezpiecznika lub wybranej lampki wskaźnika

zdjęcia produktów

Nagłówek obrazu-02
Zdjęcie produktu
Podpis obrazu-02
Podobny do przedstawionego na ilustracji

Klasyfikacje

ETIM 6.0
EC000899
ETIM 7.0
EC000899
ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 9.0
27-14-11-16
ECLASS 9.1
27-14-11-16
ECLASS 10.0
27-14-11-16
ECLASS 11.0
27-14-11-16
ECLASS 12.0
27-14-11-16
ECLASS 13.0
27-25-01-13
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
