Właściwości
| Wersja | Złączka szeregowa rozłączająca transformator pomiarowy, złącze śrubowe, 41, 2 |
| Nr zam. | 9538080000 |

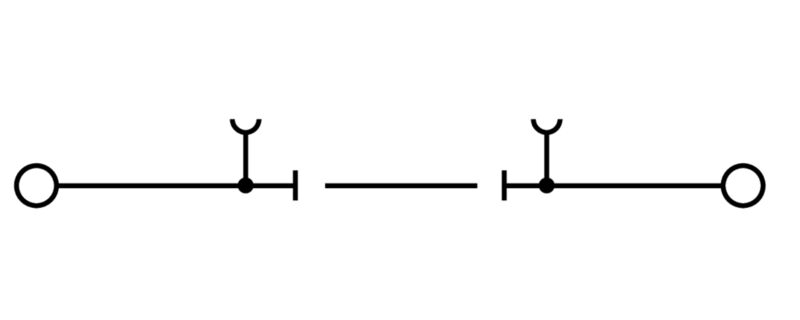

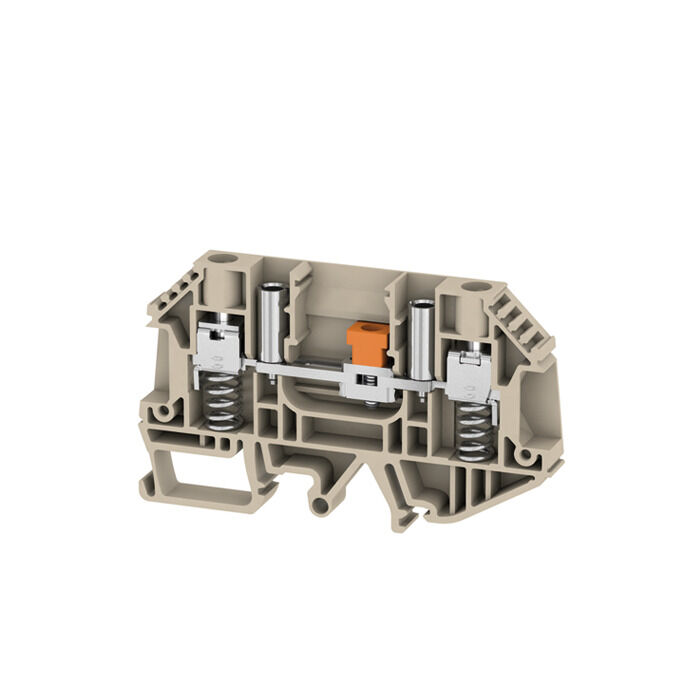

| Typ | WTL 6 SL/EN |
| GTIN (EAN) | 4008190574963 |
| Ilość | 50 szt. |
| Głębokość | 49,5 mm |
| Głębokość (cale) | 1,949 inch |
| Głębokość wraz z szyną DIN | 51,5 mm |
| Wysokość | 82,7 mm |
| Wysokość (cale) | 3,256 inch |
| Szerokość | 7,9 mm |
| Szerokość (cale) | 0,311 inch |
| Masa netto | 26,58 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0eb7d846-d0a1-43e5-93a4-d7c6856c4cda |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie |
Złącze śrubowe
Złączka specjalna odłącznik podłużny z zaciskiem sprężynowym z gniazdami wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| Przyłącze PE | Nie |
| Szyna |
TS 32
TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Długość odizolowania | 16 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| Moment obrotowy dociągający, maks. | 1,6 Nm |
| Moment obrotowy dociągający, min. | 0,8 Nm |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A5 |
| Wielkość ostrza | 0,8 x 4,0 mm |
| Zakres zaciskania, maks. | 6 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| śruba dociskowa | M 3,5 |
| przesunięcie TS 32 | 41,5 mm |
| przesunięcie TS 35 | 32 mm |
| Moment dokręcający max. śruby rozdzielczej | 0,7 Nm |
| Moment dokręcający min. śruby rozdzielczej | 0,5 Nm |
| Separacja poprzeczna | bez |
| Separacja wzdłużna | bez |
| zintegrowane gniazdo kontrolne | Nie |
| Normy | IEC 60947-7-1 |
| Szyna |
TS 32
TS 35 |
| Przekrój pomiarowy | 6 mm² |
| Znamionowe napięcie stałe | 630 V |
| Prąd znamionowy | 41 A |
| Prąd przy maksymalnym oprzewodowaniu | 57 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,78 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,31 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37173)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284528) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66874) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9538080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9538080000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9538080000&norm=0) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Dopuszczenia |   |
| ROHS | Zgodny |
