Właściwości

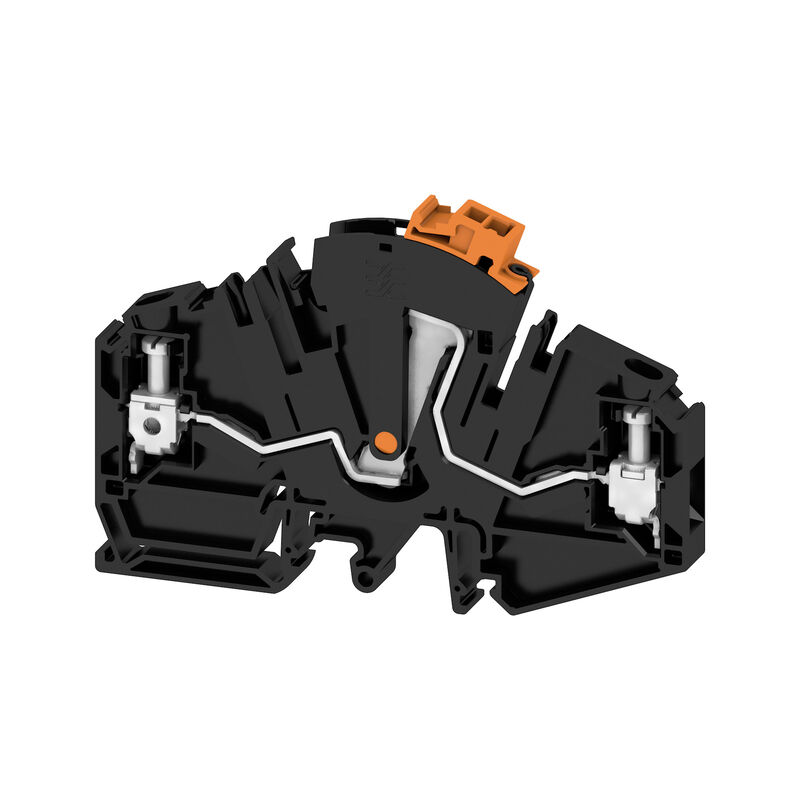

| Wersja | Złączka szeregowa rozłączająca transformator pomiarowy, złącze śrubowe, 30, 2 |
| Nr zam. | 2740060000 |
| Typ | WTTB 6 BK |
| GTIN (EAN) | 4064675021315 |
| Ilość | 50 szt. |
| Głębokość | 69 mm |
| Głębokość (cale) | 2,717 inch |
| Wysokość | 100 mm |
| Wysokość (cale) | 3,937 inch |
| Szerokość | 8,1 mm |
| Szerokość (cale) | 0,319 inch |
| Masa netto | 32,26 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | czarny |
| kolor elementów uruchamiających | pomarańczowy |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |

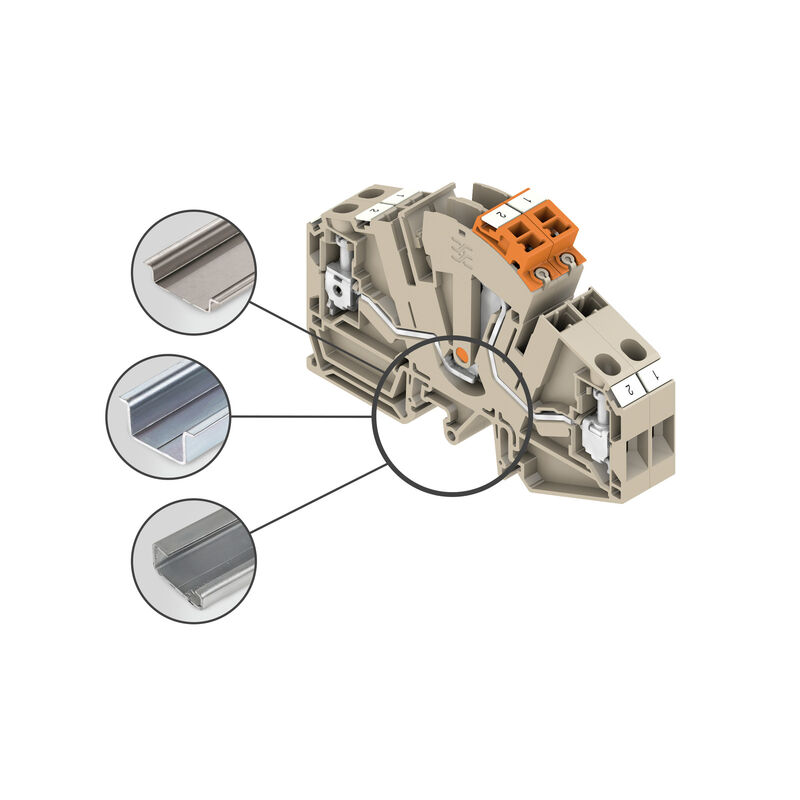

| Szyna |
TS 35
TS 32 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | z prawej strony |
| rodzaj montażu |
TS 35
TS 32 |
| wersja przetestowana pod kątem eksplozji | Nie |
| Długość odizolowania | 12 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 10 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| Moment obrotowy dociągający, maks. | 1,6 Nm |
| Moment obrotowy dociągający, min. | 0,8 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A4 |
| Wielkość ostrza | 0,8 x 4,0 mm |
| Zakres zaciskania, maks. | 10 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| śruba dociskowa | M 3,5 |
| Maks. przekrój przewodu (CSA) | 8 AWG |
| Min. przekrój przewodu (CSA) | 22 AWG |
| Napięcie rozm. B (CSA) | 300 V |
| Napięcie rozm. C (CSA) | 300 V |
| Napięcie rozm. D (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-80086745 |
| Prąd Gr B (CSA) | 30 A |
| Prąd Gr C (CSA) | 30 A |
| Prąd Gr D (CSA) | 5 A |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Szyna |
TS 35
TS 32 |
| Przekrój pomiarowy | 6 mm² |
| Znamionowe napięcie stałe | 500 V |
| Prąd znamionowy | 30 A |
| Prąd przy maksymalnym oprzewodowaniu | 30 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,78 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,31 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (cURus) | 300 V |
| Napięcie rozm. C (cURus) | 300 V |
| Napięcie rozm. D (cURus) | 600 V |
| Nr certyfikatu (cURus) | E60693 |
| Prąd rozm. B (cURus) | 30 A |
| Prąd rozm. C (cURus) | 30 A |
| Prąd rozm. D (cURus) | 5 A |
| Wielkość przewodu Factory wiring max (cURus) | 8 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 22 AWG |
| Wielkość przewodu Field wiring max (cURus) | 8 AWG |
| Wielkość przewodu Field wiring min (cURus) | 22 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_188251) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188252) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284528) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290413) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2740060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2740060000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2740060000&norm=0) |
| Dokumentacja użytkownika | [User Manual HTTB/ATTB 6](https://mdcop.weidmueller.com/mediadelivery/asset/900_229213) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Dopuszczenia |       |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
Akcesoria
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Nr. produktu:2715540000Jedn. opak.:48 szt.
Gniazdo (terminal), Głębokość wtykania: 11.5 mm, 0.00 mm, Głębokość: 51.3 mm
-
Nr. produktu:2710530000Jedn. opak.:48 szt.
Gniazdo (terminal), Głębokość wtykania: 11.5 mm, 0.00 mm, Głębokość: 51.3 mm
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Nr. produktu:1341630000Jedn. opak.:500 szt.
Dekafix, Znakowanie zacisków, 5 x 8 mm, Raster w mm (P): 8.00 Weidmueller, biały
-
Nr. produktu:2733950000Jedn. opak.:20 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 41 A, Liczba biegunów: 6, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 3.1 mm
-
Nr. produktu:1985840000Jedn. opak.:60 szt.
Złącze krosujące (terminal), wtykany, niebieski, 41 A, Liczba biegunów: 3, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 21.8 mm
-
Nr. produktu:1985850000Jedn. opak.:60 szt.
Złącze krosujące (terminal), wtykany, niebieski, 41 A, Liczba biegunów: 4, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 29.9 mm
-
Nr. produktu:2786890000Jedn. opak.:20 szt.
Złącze krosujące (terminal), wtykany, niebieski, 41 A, Liczba biegunów: 6, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 46.3 mm
-
Nr. produktu:2733960000Jedn. opak.:20 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 41 A, Liczba biegunów: 7, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 3.1 mm
-
Nr. produktu:1985740000Jedn. opak.:60 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 41 A, Liczba biegunów: 2, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 13.7 mm
-
Nr. produktu:1985780000Jedn. opak.:60 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 41 A, Liczba biegunów: 4, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 29.9 mm
-
Nr. produktu:2786910000Jedn. opak.:20 szt.
Złącze krosujące (terminal), wtykany, niebieski, 41 A, Liczba biegunów: 10, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 78.7 mm
-
Nr. produktu:1985760000Jedn. opak.:60 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 41 A, Liczba biegunów: 3, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 21.8 mm
-
Nr. produktu:2786900000Jedn. opak.:20 szt.
Złącze krosujące (terminal), wtykany, niebieski, 41 A, Liczba biegunów: 7, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 54.4 mm
-
Nr. produktu:2733970000Jedn. opak.:20 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 41 A, Liczba biegunów: 10, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 3.1 mm
-
Nr. produktu:2448860000Jedn. opak.:500 szt.
Dekafix, Znakowanie zacisków, 5 x 8.1 mm, Weidmueller, biały
-
Nr. produktu:2710200000Jedn. opak.:25 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 30 A, Liczba biegunów: 3, Raster w mm (P): 8.10, Izolowany: Tak, Szerokość: 24.1 mm
-
Nr. produktu:2710210000Jedn. opak.:25 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 30 A, Liczba biegunów: 4, Raster w mm (P): 8.10, Izolowany: Tak, Szerokość: 32.2 mm
-
Nr. produktu:2710190000Jedn. opak.:25 szt.
Złącze krosujące (terminal), wtykany, pomarańczowy, 30 A, Liczba biegunów: 2, Raster w mm (P): 8.10, Izolowany: Tak, Szerokość: 16 mm
