Właściwości
Wersja | Seria Z, Osłona |
Nr zam. | 1609120000 |

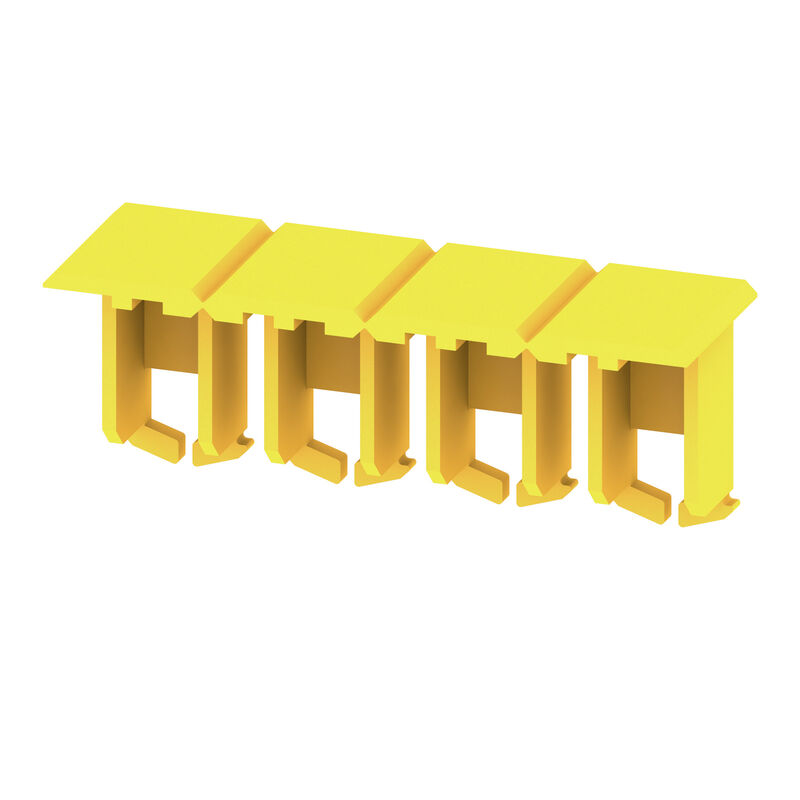

Typ | ZAD 3/4 |
GTIN (EAN) | 4008190209056 |
Ilość | 20 szt. |
Głębokość | 12,55 mm |
Głębokość (cale) | 0,494 inch |
Wysokość | 32,2 mm |
Wysokość (cale) | 1,268 inch |
Szerokość | 10 mm |
Szerokość (cale) | 0,394 inch |
Masa netto | 0,85 g |
Temperatura magazynowania | -25 °C...55 °C |
długotrwała temperatura użytkowa, min. | -50 |
długotrwała temperatura użytkowa, maks. | 120 |
Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
REACH SVHC | No SVHC above 0.1 wt% |
tworzywo | Wemid |
Barwny | żółty |
Klasa palności wg UL 94 | V-0 |
Wykonanie | wtykowy |
Rodzaj zamocowania | wtykany |
Wskazówka montażowa | montaż bezpośredni |
Raster w mm (P) | 8,1 mm |
Wskazówka montażowa | montaż bezpośredni |
Dopuszczenie/Certyfikat/Deklaracja zgodności | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46600) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1609120000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1609120000) |
Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002848 |
ETIM 7.0 | EC002848 |
ETIM 8.0 | EC002848 |
ETIM 9.0 | EC002848 |
ECLASS 9.0 | 27-14-11-92 |
ECLASS 9.1 | 27-14-11-92 |
ECLASS 10.0 | 27-14-11-92 |
ECLASS 11.0 | 27-14-11-92 |
ECLASS 12.0 | 27-14-11-92 |
ECLASS 13.0 | 27-25-03-90 |
ECLASS 14.0 | 27-25-03-90 |
ROHS | Zgodny |
Jest dodatkiem
-
Nr. produktu:7907410000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, Ciemnobeżowy
-
Nr. produktu:1608620000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, Ciemnobeżowy
-
Nr. produktu:1830420000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, czerwony
-
Nr. produktu:7907420000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, niebieski
-
Nr. produktu:1608630000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, niebieski
-
Nr. produktu:1636820000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, pomarańczowy
-
Nr. produktu:7907400000Jedn. opak.:50 szt.
Rzędowa listwa zaciskowa do przewodu ochronnego, złącze sprężynowe, 6 mm², 720 A (6 mm²), zielony / żółty
-
Nr. produktu:1608670000Jedn. opak.:50 szt.
Rzędowa listwa zaciskowa do przewodu ochronnego, złącze sprężynowe, 6 mm², 720 A (6 mm²), zielony / żółty
-
Nr. produktu:1791190000Jedn. opak.:20 szt.
Zacisk zasilający, złącze sprężynowe, 6 mm², 500 V, 41 A, Ciemnobeżowy
-
Nr. produktu:1530040000Jedn. opak.:20 szt.
Zacisk zasilający, złącze sprężynowe, 6 mm², 500 V, 41 A, niebieski
