Właściwości
| Wersja | Seria Z, Płyta zamykająca, Płytka separacyjna |
| Nr zam. | 1608850000 |
| Typ | ZAP/TW 5 OR |
| GTIN (EAN) | 4008190208356 |
| Ilość | 50 szt. |
| Głębokość | 36,5 mm |
| Głębokość (cale) | 1,437 inch |
| Wysokość | 65 mm |
| Wysokość (cale) | 2,559 inch |
| Szerokość | 2 mm |
| Szerokość (cale) | 0,079 inch |
| Masa netto | 3,68 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 |
| długotrwała temperatura użytkowa, maks. | 120 |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | pomarańczowy |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie | Płyta zamykająca i pośrednia |
| Wskazówka montażowa | montaż bezpośredni |
| zatrzaskowe | Tak |
| przesunięcie TS 15 | 12,4 mm |
| Wskazówka montażowa | montaż bezpośredni |

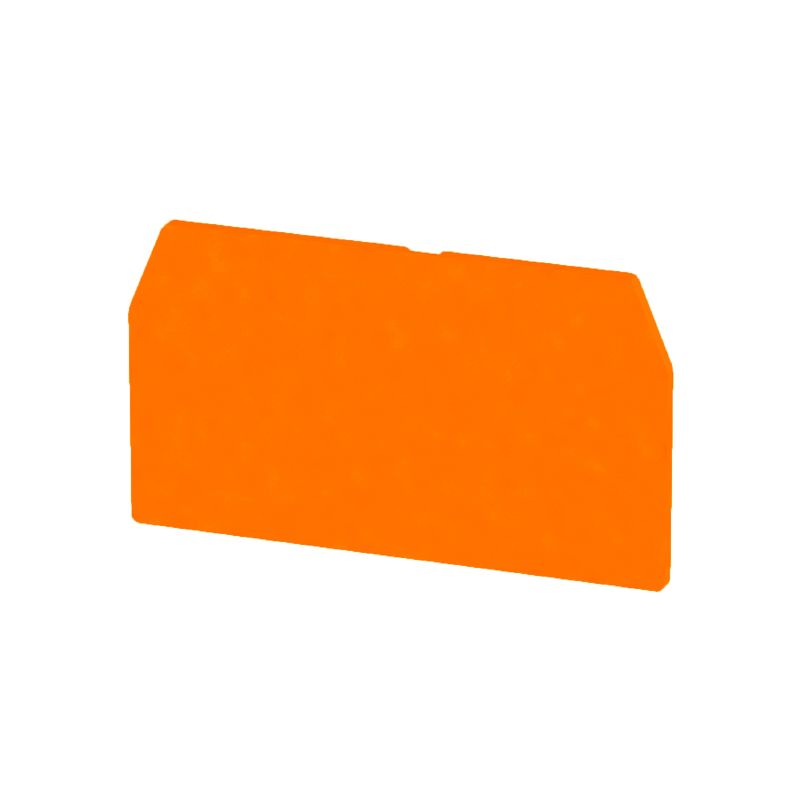

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62278) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1608850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1608850000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Zgodny |
Jest dodatkiem
-
Nr. produktu:1608620000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, Ciemnobeżowy
-
Nr. produktu:1636820000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, pomarańczowy
-
Nr. produktu:1608630000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, niebieski
-
Nr. produktu:1830420000Jedn. opak.:50 szt.
Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 6 mm², 800 V, 41 A, czerwony
-
Nr. produktu:1608670000Jedn. opak.:50 szt.
Rzędowa listwa zaciskowa do przewodu ochronnego, złącze sprężynowe, 6 mm², 720 A (6 mm²), zielony / żółty
