Właściwości
| Wersja | Widełki zaciskowe (szyba bus), Jarzmo, czarny, 16 mm², Szerokość: 10 mm, M 4, Stal |
| Nr zam. | 0502810000 |
| Typ | ZB 16K SW |
| GTIN (EAN) | 4008190332563 |
| Ilość | 50 szt. |
| Głębokość | 26,8 mm |
| Głębokość (cale) | 1,055 inch |
| Wysokość | 19 mm |
| Wysokość (cale) | 0,748 inch |
| Szerokość | 10 mm |
| Szerokość (cale) | 0,394 inch |
| Masa netto | 8,74 g |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Stal |
| Materiał izolacyjny | PA |
| Barwny | czarny |
| nr certyfikatu (ATEX) | DEMKO03ATEX136028U |
| Nr certyfikatu (IECEX) | IECEXULD13.0005U |
| Maks. przekrój przewodu (ATEX) | 16 mm² |
| Maks. przekrój przewodu (IECEX) | 16 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wskazówka bezpieczeństwa |
Installation instructions: The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31. When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given. Regarding accessory use, the manufacturer's instructions must be followed. List of restrictions: The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate. |
| Wykonanie | do szyn zbiorczych 10 x 3 mm |
| rodzaj montażu | przykręcany |
| Wskazówka montażowa | Przepust |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 25 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 16 mm² |
| Moment obrotowy dociągający, min. | 2,6 Nm |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 2,5 mm² |
| Rodzaj przyłącza | Jarzmo |
| Zakres zaciskania, maks. | 25 mm² |
| Zakres zaciskania, min. | 2,5 mm² |
| śruba dociskowa | M 4 |
| Maks. przekrój przewodu (CSA) | 6 AWG |
| Min. przekrój przewodu (CSA) | 12 AWG |
| Nr certyfikatu (CSA) | 12400-237 |
| Wskazówka montażowa | Przepust |
| Przekrój pomiarowy | 16 mm² |
| Nr certyfikatu (UR) | E60693 |
| Wielkość przewodu Factory wiring max (UR) | 4 AWG |
| Wielkość przewodu Factory wiring min (UR) | 12 AWG |
| Wielkość przewodu Field wiring max (UR) | 4 AWG |
| Wielkość przewodu Field wiring min (UR) | 12 AWG |

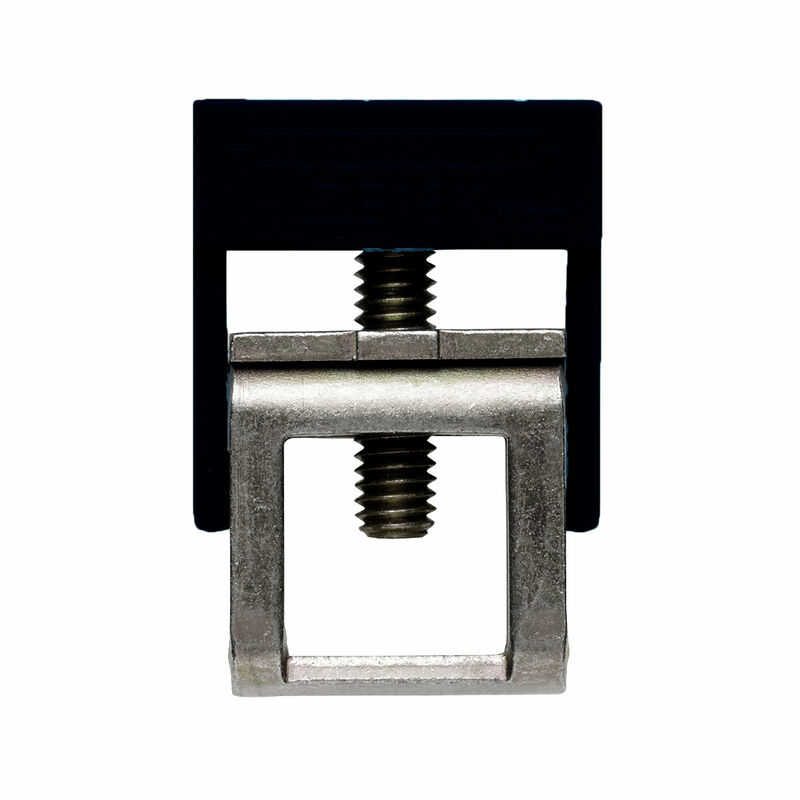

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35700)
[UKCA Attestation of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_255566) [UKCA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_255567) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45799) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0502810000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0502810000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-46 |
| ECLASS 12.0 | 27-14-11-46 |
| ECLASS 13.0 | 27-25-01-16 |
| ECLASS 14.0 | 27-25-01-16 |
| Dopuszczenia |      |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
