ZB 35K SW M6X16

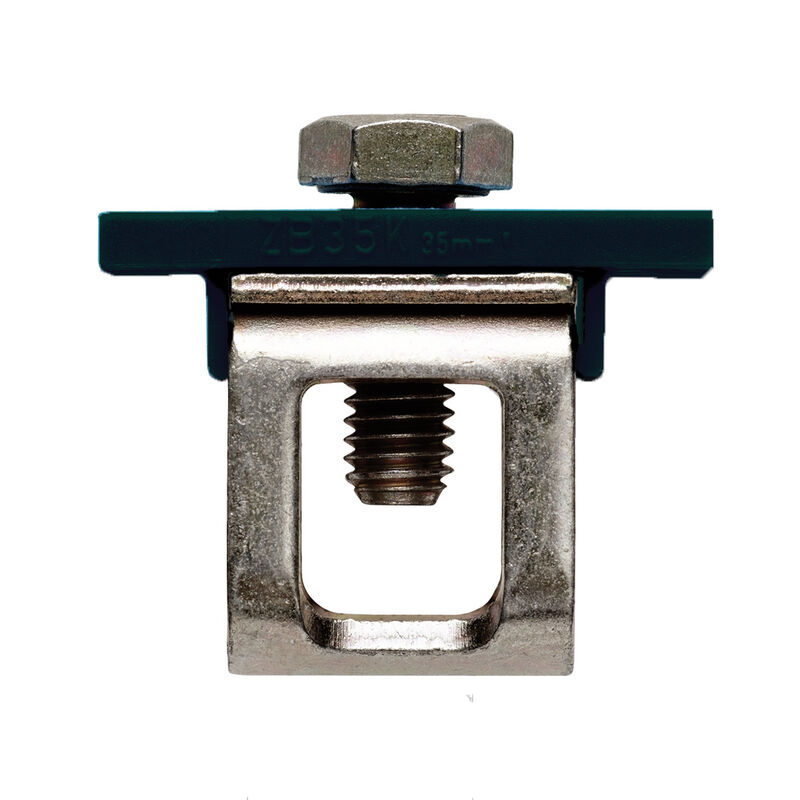

Product image

ZB 35K SW M6X16

Terminal (busbar connection)

Référence produit 0502610000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Est un accessoire de 6 Autres produits de la même gamme 32
Approvals General ordering data Dimensiones y pesos Températures 환경 제품 규정 준수 Material data Rating data IECEx/ATEX System specifications Autres caractéristiques techniques Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Généralités Rating data Caractéristiques nominales selon UL Illustrations du produit Classifications

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

General ordering data

Version
Terminal (busbar connection)
Référence
0502610000
Type
ZB 35K SW M6X16
GTIN (EAN)
4008190332587
Qté.
20 Pièce

Dimensiones y pesos

Profondeur
34 mm
Głębokość (cale)
1,339 inch
Hauteur
32 mm
Hauteur (pouces)
1,26 inch
Largeur
14 mm
Largeur (pouces)
0,551 inch
순중량
18,651 g

Températures

Température ambiante
-5 °C…40 °C

환경 제품 규정 준수

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Material data

Matériau de base
Acero
Matériau isolant
PA
Couleur
noir

Rating data IECEx/ATEX

Certificat Nº (ATEX)
DEMKO03ATEX136028U
Certificat Nº (IECEX)
IECEXULD13.0005U
Section max. du conducteur (ATEX)
35 mm²
Section max. du conducteur (IECEX)
35 mm²
Identification EN 60079-7
Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU
II 2 G D
Advertencia de seguridad
Installation instructions:
The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31.

When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given.

Regarding accessory use, the manufacturer's instructions must be followed.

List of restrictions:
The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate.

System specifications

Version
do szyn zbiorczych 10 x 3 mm

Autres caractéristiques techniques

Instruction de montage
Passage
Type de montage
geschraubt

Raccordement (raccordement nominal)

Couple de serrage, max.
5 Nm
Couple de serrage, min.
2,5 Nm
Longueur de dénudage
19 mm
Plage de serrage, max.
35 mm²
Plage de serrage, min.
16 mm²
Section de raccordement du conducteur, rigide, max.
16 mm²
Section de raccordement du conducteur, rigide, min.
16 mm²
Section de raccordement du conducteur, souple, max.
35 mm²
Section de raccordement du conducteur, souple, min.
16 mm²
Section de raccordement, semi-rigide, min.
16 mm²
Type de raccordement
Clamping yoke
Vis de serrage
M 6

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
12400-237
Section max. du conducteur (CSA)
2 AWG
Section min. du conducteur (CSA)
6 AWG

Généralités

Instruction de montage
Passage

Rating data

Section nominale
35 mm²

Caractéristiques nominales selon UL

Certificat Nº (UR)
E60693
Taille du conducteur Câblage d'installation max. (UR)
2 AWG
Taille du conducteur Câblage d'installation min. (UR)
6 AWG
Taille du conducteur Câblage d'usine max. (UR)
2 AWG
Taille du conducteur Câblage d'usine min. (UR)
6 AWG

Illustrations du produit

Titre d'illustration #96 02
Illustration du produit
Légende 02
Figure similaire

Classifications

ETIM 8.0
EC000001
ETIM 9.0
EC000001
ETIM 10.0
EC000001
ECLASS 14.0
27-25-01-16
ECLASS 15.0
27-25-01-16
