ZBE 6

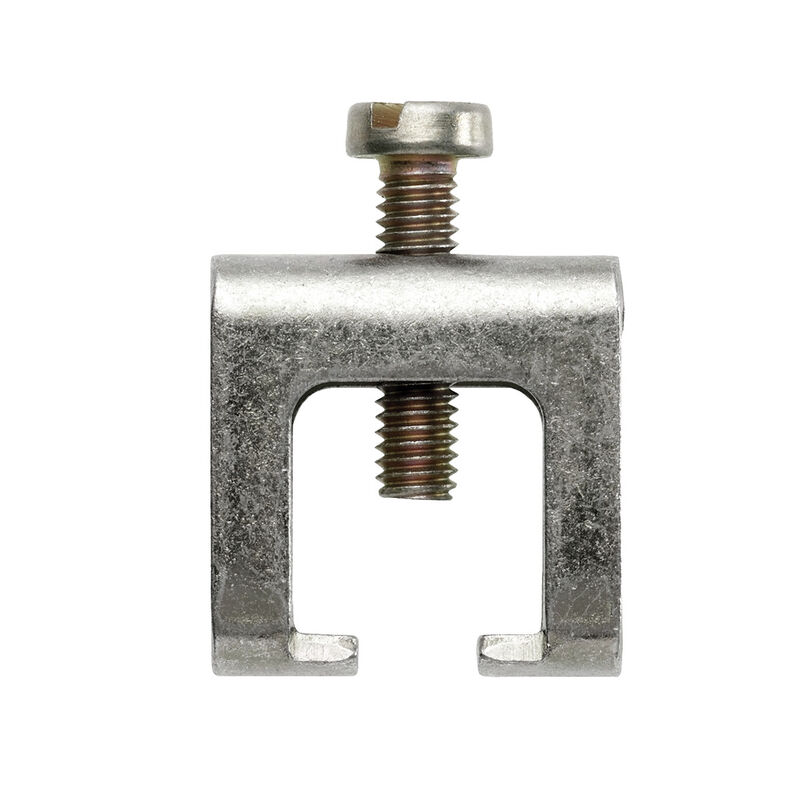

Illustration du produit
Figure similaire

ZBE 6

Étrier (barrette de liaison), Etrier, argent, 6 mm², Largeur: 8 mm, M 4, Acier

Référence produit 0459500000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Est un accessoire de 7 Autres produits de la même gamme 7
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Autres caractéristiques techniques Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Généralités Caractéristiques nominales Caractéristiques nominales selon UL Classifications Agréments

Informations générales de commande

Version
Étrier (barrette de liaison), Etrier, argent, 6 mm², Largeur: 8 mm, M 4, Acier
Référence
0459500000
Type
ZBE 6
GTIN (EAN)
4008190032692
Qté.
50  Pièce

Dimensions et poids

Profondeur
28  mm
Profondeur (pouces)
1,102  inch
Hauteur
19  mm
Hauteur (pouces)
0,748  inch
Largeur
8  mm
Largeur (pouces)
0,315  inch
Poids net
7,3  g

Températures

Température ambiante
-5 °C…40 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques des matériaux

Matériau
Acier
Couleur
argent

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
DEMKO03ATEX136028U
Certificat Nº (IECEX)
IECEXULD13.0005U
Section max. du conducteur (ATEX)
6 mm²
Section max. du conducteur (IECEX)
6 mm²
Identification EN 60079-7
Ex eb II C Gb
Plaquette de marquage Ex 2014/34/EU
II 2 G D
Avertissement de sécurité
Installation instructions:
The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31.

When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given.

Regarding accessory use, the manufacturer's instructions must be followed.

List of restrictions:
The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate.

Caractéristiques du système

Version
pour barre collectrice 10 x 3 mm
pour barre collectrice 10 x 5 mm

Autres caractéristiques techniques

Instruction de montage
Barrette de liaison
Montage direct
Type de montage
Vissé

Raccordement (raccordement nominal)

Couple de serrage, max.
2,4  Nm
Couple de serrage, min.
1,2  Nm
Longueur de dénudage
19  mm
Plage de serrage, max.
10  mm²
Plage de serrage, min.
1  mm²
Section de raccordement du conducteur, rigide, max.
10  mm²
Section de raccordement du conducteur, rigide, min.
1  mm²
Section de raccordement du conducteur, souple, max.
10  mm²
Section de raccordement du conducteur, souple, min.
1,5  mm²
Type de raccordement
Etrier
Vis de serrage
M 4

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
12400-237
Section max. du conducteur (CSA)
8 AWG
Section min. du conducteur (CSA)
22 AWG

Généralités

Instruction de montage
Barrette de liaison
Montage direct

Caractéristiques nominales

Section nominale
6  mm²

Caractéristiques nominales selon UL

Certificat Nº (UR)
E60693
Taille du conducteur Câblage d'installation max. (UR)
12 AWG
Taille du conducteur Câblage d'installation min. (UR)
20 AWG
Taille du conducteur Câblage d'usine max. (UR)
12 AWG
Taille du conducteur Câblage d'usine min. (UR)
20 AWG

Classifications

ETIM 6.0
EC002848
ETIM 7.0
EC002848
ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 9.0
27-14-11-92
ECLASS 9.1
27-14-11-92
ECLASS 10.0
27-14-11-92
ECLASS 11.0
27-14-11-46
ECLASS 12.0
27-14-11-46
ECLASS 13.0
27-25-01-16
ECLASS 14.0
27-25-01-16
ECLASS 15.0
27-25-01-16

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693
Certificat Nº (cURusEX)
E184763
